تفاصيل المنتج:
|
| مادة: | SS304 SS316L | اتصال: | اللحام |
|---|---|---|---|
| اساسي: | DIN ، ANSI ، ASTM ، GB | مقاس: | 1/8 "~ 2" ، 1/2 '~ 6' |
| تطبيق: | البناء ، ربط الأنابيب | التعبئة: | حالة خشبية ، أكياس |
| تسليط الضوء: | شفة اللحام المسطحة PN16,شفة اللحام المسطحة SS304,شفة اللحام المسطحة 316L |
||

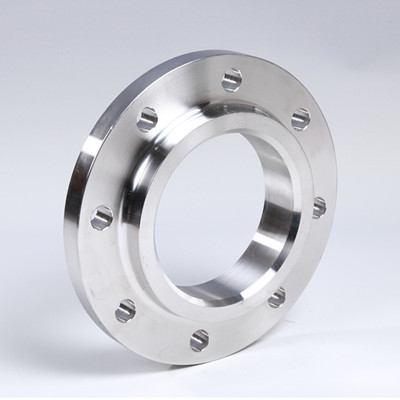

شفة اللحام المسطحة المصنوعة من الفولاذ المقاوم للصدأ هي نوع من الحافة المتصلة بالوعاء أو خط الأنابيب بواسطة لحام شرائح ، والذي ينتمي إلى أي نوع من الفلنجات.شفة اللحام المسطحة المصنوعة من الفولاذ المقاوم للصدأ لها هيكل بسيط وتوفر المواد ، لكن أداء الختم ليس جيدًا مثل أداء شفة اللحام بعقب العنق.يستخدم على نطاق واسع في توصيل أوعية الضغط المتوسط والمنخفض وخطوط الأنابيب.
المواصفات: dn15-dn2000
المواد: 304 ، 316 ، 316L ، إلخ
التعبئة: حالة خشبية أو غيرها
الضغط الاسمي: sch10s ، sch20s ، إلخ
PN16 10 25 40 SO SS304316L ورقة البيانات الفنية لشفة اللحام المسطحة المصنوعة من الفولاذ المقاوم للصدأ على النحو التالي:
| DN | القطر الخارجي أ 1 |
حجم الاتصال | سمك شفة | القطر الداخلي شفة | عرض الأخدود | ||||||
| القطر الخارجي شفة | ك | إل | ن | ذ | |||||||
| أ | ب | أ | ب | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | م 12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 | 27.5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 | 34.5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | م 16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | م 16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | م 16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | م 16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | م 20 | 24 | 170.5 | 161 | 6 |
شفة اللحام المسطحة المصنوعة من الفولاذ المقاوم للصدأ قابلة للتطبيق على نظام خطوط الأنابيب بدرجة ضغط منخفضة ولا يوجد تقلبات خطيرة في الضغط والاهتزاز والصدمات.من السهل المواءمة عند اللحام والتجميع ، والسعر رخيص نسبيًا ، لذلك تم استخدامه على نطاق واسع.
تستخدم شفة اللحام المسطحة المصنوعة من الفولاذ المقاوم للصدأ بشكل أساسي في البتروكيماويات والطاقة الكهربائية والكيميائية وبناء السفن والأدوية وصناعة الورق وغيرها من المشاريع.
