تفاصيل المنتج:
|
| مادة: | ستانلس ستيل | الإتصال: | اللحام |
|---|---|---|---|
| بحجم: | 3/4 '' ، 1/8 '~ 6' | طلب: | خدمة الغاز والكيماويات العامة |
| اساسي: | DIN ، ANSI ، GB / T | التعبئة: | التعبئة القياسية |
| تسليط الضوء: | فلنجة مترابطة DIN2527 Rf,فلنجة مترابطة Rf PN16,شفة مترابطة Rf مجلفنة |
||

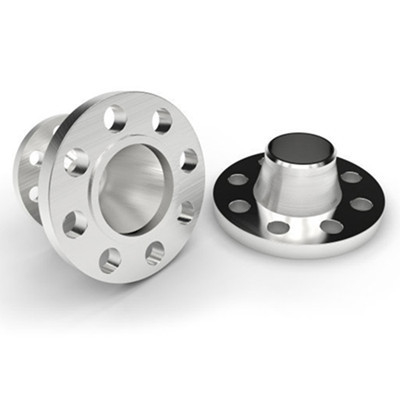

شفة PJ-RJ المصنوعة من الفولاذ المقاوم للصدأ مناسبة بشكل أساسي لأنظمة الأنابيب ذات الوسائط المسببة للتآكل.يمكن استخدام مواد مختلفة لحلقة اللحام بالفلنجة والمسطحة ، لذلك يمكنها توفير كمية الفولاذ المقاوم للصدأ ، وتقليل تكلفة الحافة وتحسين أداء الخدمة.يوجد شكل واحد فقط من سطح الختم للأكمام السائبة لحلقة اللحام المسطحة.
المعيار: GB ، ANSI ، DIN ، EN
المعالجة السطحية: مجلفن
الضغط: ANSI: 150bls-2500bls
المواد: الفولاذ المقاوم للصدأ 304/316
SS 304316904L 2205 DIN2527 PN16 RF ورقة البيانات التقنية شفة PJ-RJ من الفولاذ المقاوم للصدأ RF على النحو التالي:
| DN | أ 1 | حجم الاتصال | ج | |||||
| د | ك | إل | ن | ذ | ||||
| أ | ب | |||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | م 12 | 14 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | م 16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | م 16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | م 16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 |
شفة PJ-RJ المصنوعة من الفولاذ المقاوم للصدأ عبارة عن قطعة شفة متحركة ، والتي تتوافق بشكل عام مع ملحقات إمدادات المياه والصرف.عندما تغادر الشركة المصنعة المصنع ، توجد شفة على طرفي وصلة التمدد ، والتي ترتبط مباشرة بخط الأنابيب والمعدات في المشروع بمسامير.الغرض من استخدام شفة مفكوكة من حلقة اللحام المسطحة هو بشكل عام توفير المواد.
شفة PJ-RJ من الفولاذ المقاوم للصدأ تستخدم على نطاق واسع في هندسة خطوط أنابيب البترول والغاز ، وهندسة خطوط أنابيب الغاز الطبيعي ، ومصنع الكيماويات ، ومحطة الطاقة ، وحوض بناء السفن ، والصيدلة ، ومنتجات الألبان ، والبيرة ، والمشروبات ، والحفاظ على المياه وغيرها من المجالات.
