تفاصيل المنتج:
|
| اسم المنتج:: | شفة لحام العنق المسطح | بحجم:: | الحجم الكامل |
|---|---|---|---|
| عملية التصنيع:: | صقل | مواد:: | الفولاذ الكربوني ، فولاذ Luomo ، 304 |
| سطح - المظهر الخارجي: | المجلفن | الإتصال: | BUTT WELD |
| إبراز: | شفة الأنبوب الفولاذي,شفة اللحام بعقب,شفة اللحام في الرقبة المسطحة |
||

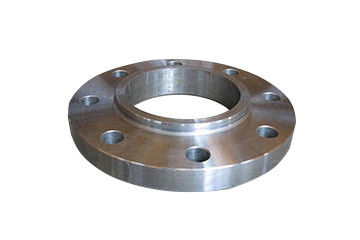

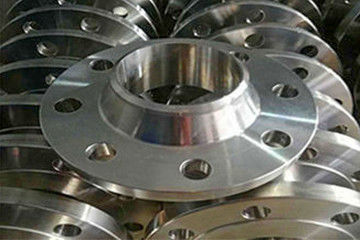

الاسم الكامل لشفة اللحام المسطحة للرقبة هو شفة الأنبوب الفولاذي اللحام المسطح للعنق ، والتي تمتد الأنابيب الفولاذية ، تجهيزات الأنابيب ، إلخ. في شفة ويتصل بالمعدات أو خط الأنابيب من خلال اللحام فيليه.
الاختلافات الرئيسية بين شفة اللحام بعقب وشفة اللحام المسطح هي أشكال لحام مختلفة ، مواد مختلفة ، ضغوط اسمية مختلفة وطرق اتصال مختلفة.
أشكال اللحام المختلفة: اللحام المسطح لا يمكن تصويره بالأشعة ، بينما اللحام بعقب يمكن. شكل اللحام بين الأنبوب مع شفة اللحام المسطحة للرقبة والشفة هو لحام فيليه ، في حين أن شكل اللحام بين الحافة مع اللحام المسطح للعنق والأنبوب هو اللحام المحيطي.شكل اللحام المسطح هو لحام فيليه ، وشكل اللحام التناكبي هو لحام محيط بعقب.
1.الفرق بين شفة اللحام المسطح للرقبة وشفة اللحام المسطحة الخالية من الرقبة هو أن شفة اللحام المسطحة للرقبة هي أكثر من شفة اللحام المسطحة الخالية من الرقبة في موضع لحام خط الأنابيب.
2.شفة اللحام المسطحة الخالية من الرقبة هي أيضًا شفة مسطحة ، والرئيس بدون شفة هو أيضًا لحام فيليه مسطح.
3. ينتمي مفصل اللحام بين شفة لحام بعقب العنق وأنبوب التوصيل إلى التماس من الفئة B ، وينتمي وصلة اللحام بين شفة اللحام المسطحة للرقبة وأنبوب التوصيل إلى التماس من الفئة C.يختلف NDT بعد اللحام.
4. مواد مختلفة: يتم تصنيع مادة شفة اللحام بالرقبة من لوحة فولاذية عادية بسماكة تلبي المتطلبات ، في حين أن مادة شفة اللحام بالرقبة يتم تشكيلها في الغالب من أجزاء فولاذية مطروقة.
5. الضغط الاسمي المختلف: الضغط الاسمي لحافة اللحام المسطحة بالرقبة هو 0.6-4.0mpa ، بينما الضغط الاسمي لحافة اللحام المسطحة مع العنق هو 1-25mpa.
1. طرق التوصيل المختلفة: أكبر فرق بين شفة اللحام المسطحة للرقبة وشفة اللحام بعقب العنق في الهيكل يكمن في طريقة الاتصال بين الفوهة وشفة.
2. بشكل عام ، شفة اللحام المسطحة للرقبة هي اتصال فيليه بين الفوهة و الفلنجة ، بينما شفة لحام بعقب العنق هي مفصل بعقب بين الحافة والفوهة.
3. الأشكال السطحية الختم من شفة اللحام مع الرقبة هي: RF ، FM ، m ، t ، G و FF.نطاق قطر شفة اللحام المسطح مع العنق: dn10 ~ DN600.
4. نطاق التطبيق: سلسلة PN pn2.5 ~ PN40 ؛فئة الفئة class150 ~ class1500.
5. مادة الفلنجة: فولاذ الكربون ، فولاذ Luomo ، 304 ، 316 ، 304L ، 316L ، 321 ، 347 ، CF8C.
| نطاق تطبيق سطح ختم شفة | |||||
| شكل سطح الختم | الضغط الاسمي (MPA) | ||||
| 0.6 | 1.0 | 1.6 | 2.5 | 4 | |
| سطح الانفجار (RF) | DX10—300 | DN10–600 | |||
| نتوء الوجه (MFM) | DN10–600 | ||||
| سطح الأخدود الفقري (TG) | - | DN10–600 | |||
| المستوى الكامل (FF) | DX10—300 | DN10–600 | - | ||
1 ، المزايا: شفة اللحام المسطحة للرقبة تنتمي أيضًا إلى شفة اللحام المسطحة ، لأنها تحتوي على رقبة قصيرة ، وبالتالي تحسين قوة الحافة وتحسين قوة تحمل الحافة.لذلك يمكن استخدامه على الأنابيب ذات الضغط العالي.
2 ، العيوب: مقارنة مع شفة اللحام المسطحة من نوع اللوحة ، التكلفة أعلى ، بسبب خصائص شكلها ، من الأسهل الارتطام أثناء النقل.
1 ، يتم استخدام شفة اللحام مع الرقبة في المناسبات المقاومة للتآكل ، شديدة السمية ، قابلة للاشتعال والمتفجرة.
2 ، يمكن أن يكون سطح الختم لشفة اللحام المسطحة مع الرقبة محدبًا ، وجه مقعر ونقر.
3 ، تأثير الختم ليس هو نفسه ، وقوة تحمل ليست هي نفسها.
4 ، هناك عنق قصير خلف ذيل شفة اللحام المسطح مع الرقبة ، والتي يمكن أن تحسن صلابة الحافة.
5 ، قدرة تحمل أعلى من شفة اللحام المسطح ، والتي تستخدم عادة في مناسبات الضغط المتوسط والعالي.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا مصنع اللحام فيليه الرقبة المسطحة لحام الفولاذ المقاوم للصدأ لديها قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
