تفاصيل المنتج:
|
| مادة: | الفولاذ المقاوم للصدأ ، SS304 SS316L | اتصال: | اللحام |
|---|---|---|---|
| اساسي: | DIN ، ANSI ، ASTM ، JIS ، GB | تطبيق: | البناء ، ربط الأنابيب |
| التعبئة: | حقيبة خشبية | سطح: | أسود / مجلفن / ملمع |
| تسليط الضوء: | تجهيزات أنابيب الفولاذ المقاوم للصدأ DIN600,شفة الضغط العالي DN15,شفة الضغط العالي DIN600 |
||

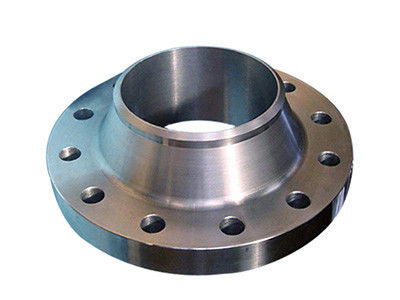

يتم استخدام شفة الضغط العالي لتوصيل الأنابيب أو المعدات بضغط أعلى من 10MPa.في الوقت الحاضر ، تشتمل بشكل أساسي على شفة تقليدية ذات ضغط عالٍ وشفة ذات ضغط عالي ذات شد ذاتي.
شفة الضغط العالي هي جزء يستخدم التشوه البلاستيكي لحشية الختم (حشية بيضاوية ، حشية مثمنة ، حشية العدسة ، إلخ) لتحقيق تأثير الختم ، وهي متصلة بنهاية الأنبوب لتوصيل الأنبوب بالأنبوب.توجد ثقوب في الفلنجة ، والفلنجات متصلتان بإحكام بواسطة مسامير ملولبة.
تجهيزات أنابيب الكربون الصلب ASTM A234 نقطة الإنطلاق الكربون الصلب ورقة البيانات الفنية على النحو التالي:
| DN | PM1.6MPa (16 بار) | PN2.5MPa (25 بار) | ||||||||
| القطر الخارجي | قطر دائرة مركز ثقب الترباس | قطر ثقب الترباس | موضوع الترباس | كمية | القطر الخارجي | قطر دائرة مركز ثقب الترباس | قطر ثقب الترباس | موضوع الترباس | كمية | |
| 10 | 90 | 60 | 14 | م 12 | 4 | 90 | 60 | 14 | م 12 | 4 |
| 15 | 95 | 65 | 14 | م 12 | 4 | 95 | 65 | 14 | م 12 | 4 |
| 20 | 105 | 75 | 14 | م 12 | 4 | 105 | 75 | 14 | م 12 | 4 |
| 25 | 115 | 85 | 14 | م 12 | 4 | 115 | 85 | 14 | م 12 | 4 |
| 32 | 140 | 100 | 18 | م 16 | 4 | 140 | 100 | 18 | م 16 | 4 |
| 40 | 150 | 110 | 18 | م 16 | 4 | 150 | 110 | 18 | م 16 | 4 |
| 50 | 165 | 125 | 18 | م 16 | 4 | 165 | 125 | 18 | م 16 | 4 |
| 65 | 185 | 145 | 18 | م 16 | 4 | 185 | 145 | 18 | م 16 | 8 |
| 80 | 200 | 160 | 18 | م 16 | 4 | 200 | 160 | 18 | م 16 | 8 |
| 100 | 220 | 180 | 18 | م 16 | 4 | 235 | 190 | 22 | م 20 | 8 |
| 125 | 250 | 210 | 18 | م 16 | 8 | 270 | 220 | 26 | مسييه 24 | 8 |
| 150 | 285 | 240 | 22 | م 20 | 8 | 300 | 250 | 26 | مسييه 24 | 8 |
| 200 | 340 | 295 | 22 | م 20 | 8 | 360 | 310 | 26 | مسييه 24 | 12 |
| 250 | 405 | 344 | 26 | مسييه 24 | 12 | 425 | 370 | 30 | مسييه 27 | 12 |
| 300 | 460 | 410 | 26 | مسييه 24 | 12 | 485 | 430 | 30 | مسييه 27 | 16 |
1. مبدأ الختم ينتمي إلى تشوه البلاستيك.
2. متصلة بواسطة البراغي.
3. يجب أن تتحمل البراغي قوة الشد ، إجهاد فرق درجة الحرارة ، عزم الانحناء ، عزم الدوران والعديد من الضغوط الخارجية الأخرى.
4. الحجم ضخم ، الوزن ثقيل ، والتركيب وتحديد المواقع صعب للغاية.
5. أداء الختم غير مستقر ، خاصة في ظل الظروف القاسية (درجة حرارة عالية ، ضغط مرتفع ، وسط شديد السمية) ، من السهل التسرب ، مما يؤدي إلى عواقب وخيمة.
| اساسي | ANSI | سلسلة ANSI B16.5 ASME B16.47 A / B. |
| DIN | DIN | |
| EN | EN1092-l: 2002 | |
| مادة | ANSI | CS A105 / SA 105NSS 304 / 304L ، 316 / 316L سبائك الصلب: WHPY45 / 52/65/80 |
| DIN | CS RST37.2 ؛ S235JR SS 304 / 304L.316 / 316L | |
| EN | CS RST37.2 ؛ S235JR ؛ C22.8SS 304 / 304L ، 316 / 316L | |
| ضغط | ANSI | الفئة 150 ، 300 ، 600 ، 900 ، 1500 2500 رطل |
| DIN | PN6 ، PN10 ، PN16>PN25 ، PN40>PN64 ، PN100 | |
| EN | PN6 ، PN10 ، PN16>PN25 ، PN40>PN64 ، PN100 | |
| مقاس | ANSI | 1/2 "- 60" |
| DIN | DN15-DN2000 | |
| EN | DN15-DN2000 |
