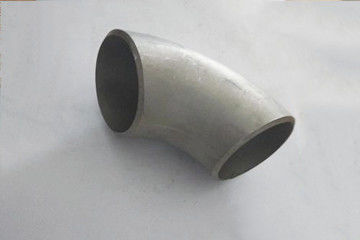

تفاصيل المنتج:
|
| اسم المنتج: | كوع ملحوم | مواد: | الكربون الصلب |
|---|---|---|---|
| بحجم: | 1/2 "- 72 '، 1/2" -4 8 " | اتصال: | اللحام |
| تطبيق: | ربط الأنابيب | اساسي: | DIN ، JIS ، ANSI ، ASME ، GB |
| إبراز: | كوع بعقب DIN,مواسير من الصلب الكربوني,وصلات بوتويلد DN50 من الصلب الكربوني |
||
يتم تشكيل كوع اللحام في حالة ساخنة بعد المعالجة.لأن بعض الأكواع ستكون ملتوية إذا لم يتم التعامل معها بشكل صحيح ، وهذا غير مسموح به.بالإضافة إلى ذلك ، بعد دفع الرأس ، يكون القطر الخارجي للواجهة الأمامية كبيرًا بشكل عام ، والذي يجب تشكيله بواسطة قالب التشكيل.
قالب تشكيل كوع اللحام عبارة عن مكبس ، يجب أن يكون هناك مجموعة من القوالب ، نصف دائرة ، واحدة للأعلى والأخرى لأسفل.القطر الخارجي بعد التشكيل يلبي متطلبات الحجم للمنتج النهائي.يتم التحكم في سمك الجدار وفقًا لسمك جدار المادة.تحمل سماكة جدار الكوع والأنبوب هو نفسه ، وهو ± 12.5٪.في عملية الدفع ، يجب ألا يتغير سمك الجدار في ظل الظروف العادية ، ولكن إذا تم تقليل الجدار لأسباب تتعلق بالأداة ، فيجب إضافة بعض البدل إلى سماكة الجدار عند الرفع بشكل عام.على سبيل المثال ، عندما يكون الكوع بسمك جدار 8.18 مم ، يتم رفع الأنبوب البالغ حوالي 8.5 مم بشكل عام لمنع التسامح الزائد بسبب تقليل السماكة المحلية أثناء الدفع.
تجهيزات أنابيب الكربون الصلب الكوع الملحوم ورقة البيانات الفنية على النحو التالي:
| DN | القطر الخارجي | مركز لإنهاء الأبعاد | |
| مسلسل | سلسلة ب | نصف قطر طويل | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
الحجم: 1/2 "- 72 '، 1/2" -4 8 "
المعيار: DIN ، JIS ، ANSI ، ASME ، GB
التطبيق: توصيل الأنابيب
كوع ملحوم ، بعد التشكيل ، القطر الخارجي وسماكة جدار الكوع تلبي المتطلبات.بعد ذلك ، يتم تنفيذ عملية التشطيب.بعد ثقب الكوع ، تتم إزالة مقياس الأكسيد الموجود على السطح الداخلي والخارجي للكوع ، ويتم شطف النهايتين لتسهيل اللحام.بعد التفتيش والحروف والطلاء والتعبئة وغيرها من العمليات ، يمكن أن تغادر المصنع.
أ.حزمة كيس فقاعة بلاستيكية ب حزمة كيس منسوج ج البليت د.حسب الطلب.
يتمتع مصنع الصلب المسطح لدينا بقدرة عالية على الإنتاج ، ووقت التسليم 25 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، فيمكننا ترتيب موعد الشحن الخاص بك والوفاء به.
