تفاصيل المنتج:
|
| اسم المنتج:: | مخفض لحام الكربون الصلب بعقب | تطبيق:: | ربط الأنابيب والزيوت |
|---|---|---|---|
| اساسي:: | DIN ، JIS ، ANSI ، ASME ، GB | تقنية:: | الدفع والضغط والتزوير والصب |
| مواد:: | الكربون الصلب | نوع:: | مخفض أحادي المركز |
| تسليط الضوء: | مخفض اللحام المركب,مخفض الأنابيب المتحدرة من مخلفات الحرب |
||

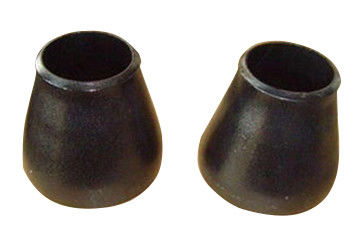

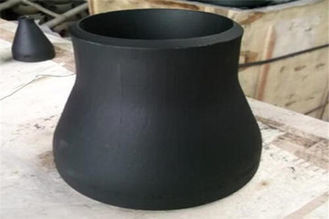

المخفض هو نوع من تركيبات الأنابيب المستخدمة لتقليل الأنابيب.شكل اتصاله هو لحام الأنابيب المختزلة والأنابيب الفولاذية مباشرة.يحتوي طرفا المخفض المتحد المركز من الصلب الكربوني على أقطار مختلفة ، والتي يتم استخدامها لتوصيل الأنابيب أو الشفاه ذات القطر المختلفة للحد. توجد الفتحات الموجودة على طرفي المخفض المتحد المركز في نفس المحور.عندما يتم تغيير المخفض ، إذا تم حساب موضع الأنبوب وفقًا للمحور ، فلن يتغير موضع الأنبوب.
المعيار: GB / t12459 ، GB / T13401 ، ASME b16.9
المواد: الكربون الصلب
نطاق الحجم: DN 6-100
نطاق الضغط: 3000 × 6000 × 3
سمك: XS و XXS
المعالجة السطحية: مكافحة النفط.مكافحة الرسم
| مصادر القدرة النووية | القطر الخارجي عند الشطبة | من النهاية إلى النهاية ، ح | |
| نهاية كبيرة | نهاية صغيرة | ||
| 3 / 4X1 / 2 | 26.7 | 21.3 | 38 |
| 3 / 4X3 / 8 | 26.7 | 17.3 | 38 |
| 1x3 / 4 | 33.4 | 26.7 | 51 |
| lxl / 2 | 33.4 | 21.3 | |
| 1-1 / 4X1 | 42.2 | 33.4 | 51 |
| 1-1 / 4X3 / 4 | 42.2 | 26.7 | |
| 1-1 / 4X1 / 2 | 42.2 | 21.3 | |
| 1-1 / 2X1-1 / 4 | 48.3 | 42.2 | 64 |
| 1-1 / 2X1 | 48.3 | 33.4 | |
| 1-1 / 2X3 / 4 | 48.3 | 26.7 | |
| 1-1 / 2X1 / 2 | 48.3 | 21.3 | |
| 2x1-1 / 2 | 60.3 | 48.3 | 76 |
| 2X1-1 / 4 | 60.3 | 42.2 | |
| 2 × 1 | 60.3 | 33.4 | |
| 2x3 / 4 | 60.3 | 26.7 | |
| 2-1 / 2x2 | 73 | 60.3 | 89 |
| 2-1 / 2 × 1-1 / 2 | 73 | 48.3 | |
| 2-1 / 2 × 1-1 / 4 | 73 | 42.2 | |
| 2-1 / 2x1 | 73 | 33.4 | |
| 3x2-1 / 2 | 88.9 | 73 | 89 |
| 3x2 | 88.9 | 60.3 | |
| 3x1-1 / 2 | 88.9 | 48.3 | |
| 3X1-1 / 4 | 88.9 | 42.2 | |
| 3-1 / 2 × 3 | 101.6 | 88.9 | 102 |
| 3-1 / 2 × 2-1 / 2 | 101.6 | 73 | |
| 31 / 2x2 | 101.6 | 60.3 | |
يستخدم عادة لتغيير قطر الغاز أو الأنابيب السائلة العمودية.مخفض متحد المركز على طرفي الفوهة مقطوع محيطيا ، يستخدم عادة لخط الأنابيب السائل الأفقي.
عندما تكون نقطة القطع لمخفض المخفض متحد المركز من الصلب الكربوني إلى أعلى ، يطلق عليه التركيب العلوي المسطح ، والذي يستخدم بشكل عام في مدخل المضخة لتسهيل العادم.
تصبح نقطة القطع إلى أسفل تركيب مسطح القاع ، والذي يستخدم بشكل عام لتركيب صمام التنظيم والعادم.
المخفض المتحد المركز مفيد لتدفق السوائل ، ولديه تدخل أقل في حالة التدفق عند تغيير القطر.لذلك ، يتم استخدام مخفض متحد المركز لتغيير قطر خط أنابيب الغاز السائل والتدفق الرأسي.
نظرًا لأن أحد جانبي المخفض المتحد المركز يكون مسطحًا ، وهو مناسب للعادم أو التفريغ السائل ، ومريح لبدء التشغيل والصيانة ، يستخدم الأنبوب السائل الأفقي المركب بشكل عام المخفض المتحد المركز.
عملية التشكيل الشائعة للمخفض المخفض المركز من الصلب الكربوني هي تقليل الضغط ، وتوسيع الضغط أو التخفيض بالإضافة إلى توسيع الضغط ، ويمكن أيضًا استخدام الختم لبعض مواصفات المخفض.
تتمثل عملية تقليل التشكيل في وضع الأنبوب فارغًا بنفس القطر مثل الطرف الكبير للمخفض المركز في قالب التشكيل.
بالضغط على طول الاتجاه المحوري للأنبوب فارغًا ، يتحرك المعدن على طول تجويف القالب ويتقلص لتشكيله.وفقًا لحجم المخفض ، يمكن تقسيمه إلى تشكيل ضغط لمرة واحدة أو تشكيل بالضغط المتعدد.
يشير الختم إلى استخدام الأنابيب الفولاذية كمواد خام لإنتاج رؤوس صغيرة وكبيرة ، واستخدام تكنولوجيا الختم لإنتاج رؤوس صغيرة وكبيرة لبعض المواصفات.
تم تصميم شكل القالب المستخدم للرسم وفقًا لحجم السطح الداخلي للرأس ، ويتم تثقيب الصفيحة الفولاذية بعد التكسير ورسمها بواسطة القالب.
معيار المخفض متحد المركز من الصلب الكربوني: المعيار الوطني ، والمعيار الأمريكي ، والمعيار البريطاني ، وختم الضغط العالي غير القياسي.
يجب أن تفي جودة المخفض بمتطلبات تجهيزات الأنابيب غير الملحومة المصنوعة من الصلب الملحومة بمعيار وطني الحالية وتجهيزات الأنابيب الملحومة من الصلب الملحومة.
يجب ألا يزيد استدارة المخفض عن 1٪ من القطر الخارجي النهائي المقابل ، ويكون الانحراف المسموح به 3 مم ؛يجب أن يفي الانحراف المسموح به لحجم المخفض بالمتطلبات.
معايير التصنيع الرئيسية لمخفض المخفض المركب من الصلب الكربوني هي بشكل عام GB / t12459 ، GB / T13401 ، ASME b16.9 ، sh3408 ، sh3409 ، Hg / t21635 ، Hg / t21631 ، SY / t0510.
مخفض الكربون الصلب المركب هو منتج مهم لتركيب الأنابيب لا يمكن استبداله في نظام خط الأنابيب.يتم استخدامه على نطاق واسع في أنظمة خطوط الأنابيب المختلفة ويلعب دورًا كبيرًا.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
مصنعنا لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
