تفاصيل المنتج:
|
| اسم المنتج:: | الكربون الصلب بعقب ملحومة غطاء الأنابيب | بحجم:: | 1/2 "-48" |
|---|---|---|---|
| اساسي:: | GB / ANSI / JIS / DIN | مواصفات:: | DN15-DN2000 |
| الإتصال:: | لحام انثى | سمك الحائط:: | SCH5-SCH160 |
| إبراز: | cs بعقب لحام الأنابيب,قبعات الكربون الصلب بعقب |
||

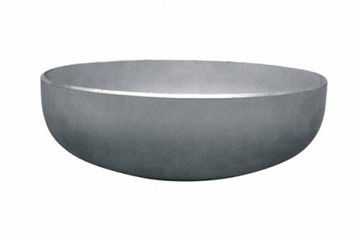

غطاء الأنبوب عبارة عن تركيب أنبوب ملحوم على طرف الأنبوب أو مثبت على الخيط الخارجي لطرف الأنبوب لتغطية الأنبوب ، والذي يستخدم لإغلاق الأنبوب ، بنفس وظيفة قابس الأنبوب. يشبه شكل غطاء الأنبوب شكل اللوحة العمياء ، باستثناء أنه يمكن إزالة اللوحة العمياء لإغلاقها ، في حين لا يمكن إزالة غطاء الأنبوب الملحوم.
يشمل غطاء الأنبوب غطاء الأنبوب المحدب ، والقشرة المخروطية ، وقسم القطر المتغير ، والغطاء المسطح وتصميم الفم المتقلص.الفرق بين غطاء الأنبوب والرأس هو أن غطاء الأنبوب يستخدم بشكل عام في حالة الضغط المنخفض ، وهو مناسب للتفكيك والصيانة. لا يستخدم غطاء الأنبوب بشكل عام في حالة الضغط المتوسط والعالي.يسود القطر الداخلي للرأس.قطر الرأس كبير جدا.لا يوجد متطلبات للجزء الانتقالي من غطاء الأنبوب.بشكل عام ، يمكن العثور على القطر والطول فقط في الدليل ، والجزء الجانبي المستقيم طويل نسبيًا. عملية التشكيل بالضغط الساخن لغطاء الأنبوب الفولاذي الكربوني: أولاً ، ضع الفراغ في فرن التسخين ، سرعة التسخين فوق 400 ℃ هي ≤ 200 ℃ / h ، الحرارة إلى درجة الحرارة التي تتطلبها التكنولوجيا ، وإجراء الحفاظ على الحرارة. ثم ضع الفراغ المسخن في قالب الإضافة ، بحيث يكون الفراغ والعفن متحد المركز في الاتجاه المحيطي.ابدأ تشغيل النظام الهيدروليكي للتأكد من أن الضغط أكبر من 8 ميجا باسكال.عند الضغط الأولي ، تم قياس درجة حرارة الفراغ بواسطة ترمومتر الأشعة تحت الحمراء.في عملية الضغط ، تأكد من توازن الضغط.
المواد: الكربون الصلب
نطاق الحجم: DN 15-800
الطول: 25-267
المعالجة السطحية: مكافحة النفط.مكافحة الرسم
| DN | القطر الخارجي | الطول | الحد من سمك الجدار | الطول ب | |
| السلسلة الأولى | السلسلة الثانية | هـ | هـ | E ' | |
| 15 | 21.3 | 18 | 25 | 4.57 | 25 |
| 20 | 26.9 | 25 | 25 | 3.81 | 25 |
| 25 | 33.7 | 32 | 38 | 4.57 | 3S |
| 32 | 42.4 | 38 | 38 | 4.83 | 38 |
| 40 | 48.3 | 45 | 38 | 5.08 | 38 |
| 50 | 60.3 | 57 | 38 | 5.59 | 44 |
| 65 | 73.0 | 76 | 38 | 7.11 | 51 |
| 80 | 88.9 | 89 | 51 | 7.62 | 64 |
| 90 | 101.6 | - | 64 | 8.13 | 76 |
| 100 | 114.3 | 108 | 64 | 8.64 | 76 |
| 125 | 141.3 | 133 | 76 | 9.65 | 89 |
| 150 | 168.3 | 159 | 89 | 10.92 | 102 |
| 200 | 219.1 | 219 | 102 | 12.7 | 127 |
| 250 | 273.0 | 273 | 127 | 12.7 | 152 |
| 300 | 323.9 | 325 | 152 | 12.7 | 178 |
| 350 | 355.6 | 377 | 165 | 12.7 | 191 |
| 400 | 406.4 | 426 | 178 | 12.7 | 203 |
| 450 | 457 | 480 | 203 | 12.7 | 229 |
| 500 | استغاثة | 530 | 229 | 12.7 | 254 |
| 550 | S59 | - | 254 | 12.7 | 254 |
| 600 | 610 | 630 | 267 | 12.7 | 305 |
| 650 | 660 | - | 267 | - | - |
| 700 | 711 | 720 | 267 | - | - |
| 750 | 762 | - | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
1. المعالجة الحرارية: ضع غطاء الأنبوب في الفرن للمعالجة الحرارية وفقًا لعملية المعالجة الحرارية.
2. المعالجة السطحية: بعد المعالجة الحرارية ، يجب إزالة غطاء الأنبوب بآلة السفع بالرمل أو آلة التلميع.
3. اختبار الخصائص الميكانيكية: وفقًا للمعايير ذات الصلة ، قم بإجراء اختبار الخاصية الميكانيكية على غطاء الأنبوب للتأكد من أن الخاصية الميكانيكية لغطاء الأنبوب تصل إلى المعيار ، ويجب أن تلبي عناصر الاختبار وأخذ العينات متطلبات المعايير ذات الصلة.
4. نهاية بالقطع: أخدود بالقطع من الوجه النهائي الميكانيكية وفقا لرسم تأكيد التصميم.
5. فحص المظهر: يجب أن يكون غطاء الأنبوب خاليًا من الشقوق والحرق الزائد والسخونة الزائدة والظواهر الأخرى ، ويجب أن يكون السطح خاليًا من البقع الصلبة.يجب عدم إصلاح أي عيب في جسم الأنبوب لغطاء الأنبوب عن طريق اللحام.
6. فحص الأبعاد: يجب على موظفي التفتيش المعنيين إجراء فحص الأبعاد وفقًا للرسومات والمتطلبات القياسية ذات الصلة لتجهيزات الأنابيب ، وتلبية متطلبات التسامح.
7. يجب أن تكون الأسطح الداخلية والخارجية لغطاء الأنبوب ناعمة بدون أي تلف في عيوب القوة والمظهر ، مثل الجلبة والخدوش والجلد المزدوج ، وما إلى ذلك ، ويتم طحنها بعد العثور على العيوب.
8. تكون الأجزاء المطحونة ناعمة ويتأكد من إزالة العيوب عن طريق فحص الجسيمات المغناطيسية.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
مصنعنا لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
