تفاصيل المنتج:
|
| اسم المنتج:: | الكربون الصلب بعقب ملحومة غطاء الأنابيب | بحجم:: | 1/2 "-48" |
|---|---|---|---|
| اساسي:: | GB / ANSI / JIS / DIN | مواصفات:: | DN15-DN2000 |
| الإتصال:: | لحام انثى | سمك الحائط:: | SCH5-SCH160 |
| إبراز: | cs بعقب لحام الأنابيب كاب,cs بعقب لحام نهاية كاب |
||

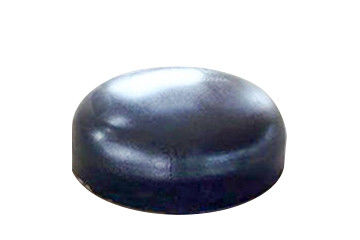

غطاء الأنبوب عبارة عن تركيب أنبوب ملحوم على طرف الأنبوب أو مثبت على الخيط الخارجي لطرف الأنبوب لتغطية الأنبوب ، والذي يستخدم لإغلاق الأنبوب ، بنفس وظيفة قابس الأنبوب. يشبه شكل غطاء الأنبوب شكل اللوحة العمياء ، باستثناء أنه يمكن إزالة اللوحة العمياء لإغلاقها ، في حين لا يمكن إزالة غطاء الأنبوب الملحوم.
يشمل غطاء الأنبوب غطاء الأنبوب المحدب ، والقشرة المخروطية ، وقسم القطر المتغير ، والغطاء المسطح وتصميم الفم المتقلص. الفرق بين غطاء الأنبوب والرأس هو أن غطاء الأنبوب يستخدم بشكل عام في حالة الضغط المنخفض ، وهو مناسب للتفكيك والصيانة.لا يستخدم غطاء الأنبوب بشكل عام في حالة الضغط المتوسط والعالي.يسود القطر الداخلي للرأس.قطر الرأس كبير جدا.
لا يوجد متطلبات للجزء الانتقالي من غطاء الأنبوب.بشكل عام ، يمكن العثور على القطر والطول فقط في الدليل ، والجزء الجانبي المستقيم طويل نسبيًا.عملية التشكيل بالضغط الساخن لغطاء الأنبوب الفولاذي الكربوني: أولاً ، ضع الفراغ في فرن التسخين ، سرعة التسخين فوق 400 ℃ هي ≤ 200 ℃ / h ، الحرارة إلى درجة الحرارة التي تتطلبها التكنولوجيا ، وإجراء الحفاظ على الحرارة. ثم ضع الفراغ المسخن في قالب الإضافة ، بحيث يكون الفراغ والعفن متحد المركز في الاتجاه المحيطي. ابدأ تشغيل النظام الهيدروليكي للتأكد من أن الضغط أكبر من 8 ميجا باسكال.
المواد: الكربون الصلب
نطاق الحجم: DN 15-800
نطاق الضغط: 3000 × 6000 × 3
المعالجة السطحية: مكافحة النفط.مكافحة الرسم
| DN | القطر الخارجي | الطول | الحد من سمك الجدار | الطول ب | |
| السلسلة الأولى | السلسلة الثانية | هـ | هـ | E ' | |
| 15 | 21.3 | 18 | 25 | 4.57 | 25 |
| 20 | 26.9 | 25 | 25 | 3.81 | 25 |
| 25 | 33.7 | 32 | 38 | 4.57 | 3S |
| 32 | 42.4 | 38 | 38 | 4.83 | 38 |
| 40 | 48.3 | 45 | 38 | 5.08 | 38 |
| 50 | 60.3 | 57 | 38 | 5.59 | 44 |
| 65 | 73.0 | 76 | 38 | 7.11 | 51 |
| 80 | 88.9 | 89 | 51 | 7.62 | 64 |
| 90 | 101.6 | - | 64 | 8.13 | 76 |
| 100 | 114.3 | 108 | 64 | 8.64 | 76 |
| 125 | 141.3 | 133 | 76 | 9.65 | 89 |
| 150 | 168.3 | 159 | 89 | 10.92 | 102 |
| 200 | 219.1 | 219 | 102 | 12.7 | 127 |
| 250 | 273.0 | 273 | 127 | 12.7 | 152 |
| 300 | 323.9 | 325 | 152 | 12.7 | 178 |
| 350 | 355.6 | 377 | 165 | 12.7 | 191 |
| 400 | 406.4 | 426 | 178 | 12.7 | 203 |
| 450 | 457 | 480 | 203 | 12.7 | 229 |
| 500 | استغاثة | 530 | 229 | 12.7 | 254 |
| 550 | S59 | - | 254 | 12.7 | 254 |
| 600 | 610 | 630 | 267 | 12.7 | 305 |
| 650 | 660 | - | 267 | - | - |
| 700 | 711 | 720 | 267 | - | - |
| 750 | 762 | - | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
1. المعالجة الحرارية: ضع غطاء الأنبوب في الفرن للمعالجة الحرارية وفقًا لعملية المعالجة الحرارية.
2. المعالجة السطحية: بعد المعالجة الحرارية ، يجب إزالة غطاء الأنبوب بآلة السفع بالرمل أو آلة التلميع.
3. اختبار الخصائص الميكانيكية: وفقًا للمعايير ذات الصلة ، قم بإجراء اختبار الخاصية الميكانيكية على غطاء الأنبوب للتأكد من أن الخاصية الميكانيكية لغطاء الأنبوب تصل إلى المعيار ، ويجب أن تلبي عناصر الاختبار وأخذ العينات متطلبات المعايير ذات الصلة.
4. نهاية بالقطع: أخدود بالقطع من الوجه النهائي الميكانيكية وفقا لرسم تأكيد التصميم.
5. فحص المظهر: يجب أن يكون غطاء الأنبوب خاليًا من الشقوق والحرق الزائد والسخونة الزائدة والظواهر الأخرى ، ويجب أن يكون السطح خاليًا من البقع الصلبة.يجب عدم إصلاح أي عيب في جسم الأنبوب لغطاء الأنبوب عن طريق اللحام.
6. فحص الأبعاد: يجب على موظفي التفتيش المعنيين إجراء فحص الأبعاد وفقًا للرسومات والمتطلبات القياسية ذات الصلة لتجهيزات الأنابيب ، وتلبية متطلبات التسامح.
7. يجب أن تكون الأسطح الداخلية والخارجية لغطاء الأنبوب ناعمة بدون أي تلف في عيوب القوة والمظهر ، مثل الجلبة والخدوش والجلد المزدوج ، وما إلى ذلك ، ويتم طحنها بعد العثور على العيوب.
8. تكون الأجزاء المطحونة ناعمة ويتأكد من إزالة العيوب عن طريق فحص الجسيمات المغناطيسية.
9. اختبار غير مدمر: بعد المعالجة الحرارية لغطاء الأنبوب ، يجب على الأفراد الذين لديهم شهادة تأهيل ذات صلة للشركة إجراء اختبار الجسيمات المغناطيسية أو الاختراق على غطاء الأنبوب وفقًا للمتطلبات القياسية ، وتكون نتيجة الاختبار مؤهلة.
10. معالجة التخليل والتخميل: تكون مواسير الصلب غير القابل للصدأ معالجة التخليل والتخميل.

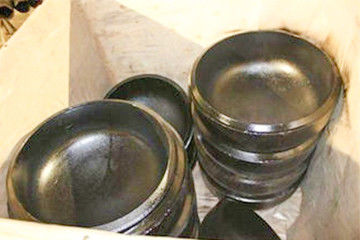

أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
مصنعنا لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
