تفاصيل المنتج:
|
| اسم المنتج: | شفة اللحام التناكبي | اساسي: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| سماكة: | 12mm-58mm | القطر الخارجي: | 14-2020 ملم |
| القطر الداخلي: | 15-2024 ملم | مسلك: | M10-M27 |
| إبراز: | OD 14 مللي متر شفة لحام بعقب,شفة لحام بعقب بسمك 58 مللي متر,شفة لحام بعقب الموضوع M27 |
||

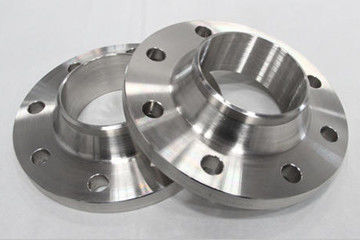

شفة اللحام التناكبي هي نوع من وصلات الأنابيب ، والتي تشير إلى شفة مع انتقال العنق والأنابيب ووصلة اللحام التناكبي مع الأنابيب.ليس من السهل تشويهها وإغلاقها جيدًا واستخدامها على نطاق واسع.لديها متطلبات صلابة ومرونة مقابلة وانتقال رقيق لحام بعقب معقول.المسافة بين وصلة اللحام وسطح المفصل كبيرة ، وسطح المفصل خالي من تشوه درجة حرارة اللحام.
شفة اللحام التناكبي تتبنى هيكلًا معقدًا نسبيًا لسان الحال ، وهو مناسب لخط الأنابيب مع التقلبات الكبيرة في الضغط أو درجة الحرارة أو درجة الحرارة المرتفعة والضغط العالي ودرجة الحرارة المنخفضة.يتم استخدامه بشكل عام لتوصيل خط الأنابيب والصمام بـ PN أكبر من 2.5MPa ، ويستخدم أيضًا في خطوط الأنابيب التي تنقل وسائط باهظة الثمن وقابلة للاشتعال ومتفجرة.
القطر الخارجي للحافة: 75mm-2190mm
قطر الدائرة المركزية لفتحة الترباس: 50 مم - 2130 مم
قطر ثقب الترباس: 11mm-30mm
عدد فتحات المسامير: 4-48
الموضوع: m10-m27
سمك شفة: 12mm-58mm
القطر الخارجي للأنبوب: أ (17.2-2032 مم) ب (14-2020 مم)
القطر الداخلي للحافة: أ (18-2036 مم) ب (15-2024 مم)
الوزن النظري للفلنجة: 0.36kg-234.6kg (DN 1800)
1. الفولاذ الكربوني ومطروقات الفولاذ المقاوم للصدأ الأوستنيتي مع الضغط الاسمي PN من 0.25mp-1.0mpa لشفة اللحام التناكبي.مسموح بالمطروقات من الدرجة الأولى.
2. بالإضافة إلى الأحكام التالية ، يجب أن تفي المطروقات ذات الضغط الاسمي PN البالغ 1.6mpa-6.3mpa بمتطلبات الدرجة الثانية أو أعلى.
3. في حالة استيفاء أحد الشروط التالية ، يجب أن تفي بمتطلبات III والمطروقات:
(1) مطروقات شفة ذات ضغط اسمي PN ≥ 10.0MPa ؛
(2) مطروقات فولاذية من الكروم الموليبدينوم مع الضغط الاسمي PN> 4.0Mpa ؛
(3) المطروقات الفولاذية ذات الضغط الاسمي PN> 1.6Mpa ودرجة حرارة التشغيل ≤ - 20 ℃.
حواف الفولاذ المقاوم للصدأ بعقب لحام شفة ورقة البيانات الفنية على النحو التالي:
| شفة اللحام التناكبي | |||||||||||||||||
| DN | القطر الخارجي للأنبوب الفولاذي | حجم الاتصال | سمك شفة | القطر الداخلي للشفة ب 1 |
قابس كهرباء | العنق شفة | ارتفاع | الوزن النظري | |||||||||
| القطر الخارجي شفة | قطر دائرة مركز ثقب الترباس | قطر ثقب الترباس | عدد فتحات المسامير | مسلك | B2 | يو | ن | ص | |||||||||
| أ | ب | أ | ب | أ | ب | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | م 12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | م 12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | م 16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | م 16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | م 20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | م 20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | م 20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
أ.حزمة كيس فقاعة بلاستيكية ب حزمة كيس منسوج ج البليت د.حسب الطلب.
يتمتع مصنع الصلب المسطح لدينا بقدرة عالية على الإنتاج ، ووقت التسليم هو 30 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب موعد الشحن الخاص بك والوفاء به.
