تفاصيل المنتج:
|
اسم المنتج: | عبر الكربون الصلب | مواد: | الكربون الصلب |
---|---|---|---|
اساسي: | GB / ANSI / JIS / DIN | الإتصال: | اللحام |
بحجم: | 1/2 "-48" (DN15-DN1200) | تطبيق: | ربط الأنابيب |
تسليط الضوء: | وصلات مواسير من الصلب الكربوني المتقاطع,تركيبات بعقب من الصلب الكربوني DN1200,وصلات بوتويلد من الصلب الكربوني 48 " |

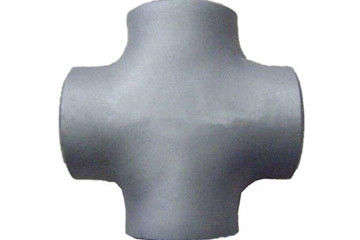

التقاطع الملحوم التناكبي هو نوع من تجهيزات الأنابيب الفولاذية التي يتم تشكيلها بالضغط الساخن أو بالطرق.شكل الاتصال الخاص به هو اللحام المباشر للصليب بأنبوب فولاذي.معايير التصنيع الرئيسية للصليب الملحوم هي GB / t12459 ، GB / T13401 ، ASME b16.9 ، sh3408 ، sh3409 ، Hg / t21635 ، Hg / t21631 ، Sy / t0510.
يمكن تقسيم الصليب الملحوم تناكبي إلى قطر متساوي وقطر مخفض.طرف الفوهة بقطر متساوي هو نفس الحجم ؛حجم الأنبوب الرئيسي لربط الأنبوب المتقاطع هو نفسه ، في حين أن حجم فوهة الأنبوب الفرعي أصغر من حجم الأنبوب الرئيسي.
التقاطع الملحوم بعقب هو نوع من تركيبات الأنابيب المستخدمة في فرع الأنبوب.بالنسبة للأنابيب غير الملحومة الملحومة ، هناك عمليتان شائعتان: الانتفاخ الهيدروليكي والضغط الساخن.
المعيار: GB / ANSI / JIS / DIN
الحجم: 1/2 "-48" (DN15-DN1200)
التطبيق: توصيل الأنابيب
نظرًا لاعتماد التقاطع الملحوم بالضغط الساخن ، يتم تقليل حمولة المعدات اللازمة لتشكيل المواد.صليب اللحام بالضغط الساخن لديه قدرة واسعة على التكيف مع المواد ، وهو مناسب للفولاذ منخفض الكربون والمواد الأخرى ؛عادة ما يتم اعتماد عملية التشكيل هذه ، خاصة بالنسبة للقطر الكبير وجدار الأنبوب السميك.
1. الكربون الصلب ، الصلب المصبوب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، النحاس ، سبائك الألومنيوم ، البلاستيك ، غسل الأرجون ، PPC ، إلخ.
2. وفقا لطريقة الإنتاج ، يمكن تقسيمها إلى الرفع ، الضغط ، الحدادة ، الصب ، إلخ.
3. وفقًا لمعيار التصنيع ، يمكن تقسيمها إلى معيار وطني ، معيار كهربائي ، معيار مياه ، معيار أمريكي ، معيار ألماني ، معيار ياباني ، معيار روسي ، إلخ.
الكربون الصلب Buttweld تركيبات الكربون الصلب الصليب ورقة البيانات الفنية على النحو التالي:
القطر الاسمي | القطر الخارجي | مركز للنهاية | |||||
D1 | D2 | ||||||
DN | NPS | السلسلة أ | السلسلة ب | السلسلة أ | السلسلة ب | ج | م |
15 × 15 × 15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
15 × 15 × 10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
15 × 15 × 8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
20 × 20 × 20 | 3/4 × 3/4 × 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
20 × 20 × 15 | 3/4 × 3/4 × 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
20 × 20 × 10 | 3/4 × 3/4 × 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
25 × 25 × 25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
25 × 25 × 20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
25 × 25 × 15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
32 × 32 × 32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
32 × 32 × 25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
32 × 32 × 20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
32 × 32 × 15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
40 × 40 × 40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
40 × 40 × 32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
40 × 40 × 25 | 1.1 / 2x1.1 / 2x1.5 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
40 × 40 × 20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
40 × 40 × 15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
50 × 50 × 50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
50 × 50 × 40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
50 × 50 × 32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
50 × 50 × 25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
50 × 50 × 20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
أ.حزمة كيس فقاعة بلاستيكية ب حزمة كيس منسوج ج البليت د.حسب الطلب.
يتمتع مصنع الصلب المسطح لدينا بقدرة عالية على الإنتاج ، ووقت التسليم 25 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب موعد الشحن الخاص بك والوفاء به.
