تفاصيل المنتج:
|
| اسم المنتج:: | لحام الفولاذ المقاوم للصدأ مأخذ التوصيل | مواصفات:: | DN6 ~ DN100 |
|---|---|---|---|
| الضغط:: | 3000/6000 / 9000LB | المعايير:: | ASME B16.11 |
| التعبئة: | كرتون / صندوق خشبي / صندوق خشب بولي | اللون: | فضة |
| إبراز: | ss socket weld tee,ASME B16.11 socket weld tee |
||
تستخدم المحملة بشكل رئيسي لتغيير اتجاه السائل وتستخدم في الأنبوب الفرعي لخط الأنابيب الرئيسي. المحملة هي نوع من أنابيب الأنابيب الكيميائية ذات ثلاثة منافذ ، أي مدخل واحد ومخرجين ، أو منفذين ومخرج واحد. هناك فوهات على شكل حرف T و Y ، ذات قطر متساوٍ وفوهات مخفض ، يتم استخدامها في تقارب خطوط الأنابيب الثلاثة نفسها أو المختلفة.قمزة اللحام بالمقبس هي نوع من طرق توصيل الأنابيب التي يتم إدخالها في الجدار المضمن للأنبوب للحام. بالنسبة للحام بعقب ، عادة ما يستخدم لحام مأخذ التوصيل للأنابيب ذات القطر الصغير من 2 "وأدناه.
لحام مأخذ يعتمد اللحام فيليه.عندما يتم النظر في متطلبات القوة الهيكلية العالية ومخاطر التسرب العالية في التصميم ، يكون الوصل الملحوم بالمقبس هو الخيار الأفضل.
قوة التعب من المفصل الملحوم بالمقبس أقل من قوة المفصل الملحوم بعقب بسبب التغيير الحاد في اللحام والهندسة.ومع ذلك ، لا تزال المفاصل الملحومة بالمقبس متفوقة على المفاصل الميكانيكية الأخرى.
1. يتم استخدامه لنقل الوسط القابل للاشتعال بدون تسرب ، وسيط سام أو باهظ الثمن وبخار من 300PSI إلى 600psi.
2. قم بالتوصيل فقط مع أنبوب ASME ، بنفس العيار.
3. يمكن استخدامه للتشغيل طويل الأمد لخط الأنابيب وتوفير خصائص تدفق أفضل.
4. مواده هي مواد ASTM ومعيار التصنيع هو ASME B16.11.يغطي B16.11 الضغط ، ودرجات الحرارة ، والأبعاد ، والتفاوتات ، وتحديد الهوية ومتطلبات المواد.المواد الشائعة هي ASTM A105 أو A182 أو A350.
5. هناك ثلاث فئات ضغط لمواسير الأنابيب الملحومة بالمقبس: class3000 ، 6000 و 9000.
1 ، إن وصلة اللحام بمقبس الفولاذ المقاوم للصدأ لا تعلق فقط أهمية كبيرة على متطلبات تصميم التركيب الكيميائي ، ولكنها تعلق أيضًا أهمية كبيرة على متطلبات الأداء الميكانيكي للأنبوب الرئيسي للانحناء عالي الضغط.
2 ، إنها تتحكم بشكل غير مباشر في عملية الدرفلة وعملية تصنيع الأنابيب ، بحيث يكون أداء الأنبوب الرئيسي متوازنًا نسبيًا ، ويكون فرق أداء الانحناء الساخن عالي الضغط دائمًا صغيرًا.
3 ، الفولاذ المقاوم للصدأ مأخذ اللحام المحملة يستخدم على نطاق واسع في بناء وصيانة البتروكيماويات والنفط والغاز والغاز المسال والأسمدة الكيميائية ومحطة الطاقة والطاقة النووية وبناء السفن وصناعة الورق والنظافة الغذائية والبناء الحضري والصناعات الأخرى.
4 ، في الصناعة ، يكون ضغط هذا النوع من تركيبات الأنابيب أعلى ، والذي يمكن أن يصل إلى 600 كجم.في الحياة ، يكون ضغط أنابيب المياه أقل ، بشكل عام 16 كجم.
5 ، لحام المقبس هو تمديد الأنبوب إلى جسم الصمام للحام ، يستخدم في الغالب لحام أنابيب الفولاذ الكربوني وأنابيب الفولاذ المقاوم للصدأ أدناه 2 ".
6 ، اللحام بعقب هو استخدام حرارة المقاومة لحام قطعتي عمل على طول وجه النهاية بالكامل في نفس الوقت ، والذي يستخدم على نطاق واسع في لحام قطع العمل.

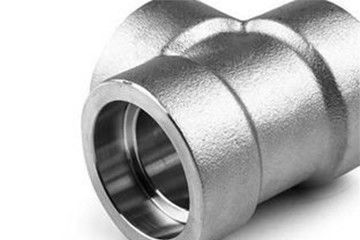

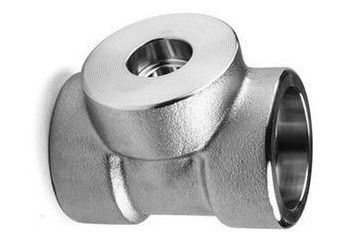

ASME B16.11 6000LB ورقة الفولاذ المقاوم للصدأ SS المقبس لحام المحملة
| القطر الاسمي | عمق المقبس | أبعاد المقبس | سمك الحائط | مركز إلى أسفل المقبس | |||||
| Cmin | |||||||||
| DN | مصادر القدرة النووية | جيمين | د 1 | 3000 رطل Sch80 | 6000LB Schl60 | 9000 رطل xxs | 3000 رطل Sch80 | 6000LB Schl60 | 9000 رطل XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1. مقاومة جيدة للتآكل: مقاومة ممتازة للحمض والقلويات ، مقاومة للتآكل ، لا صدأ ، لا تآكل ، لا بكتيريا ، لا تآكل كهروكيميائي.
2. مقاومة عالية للتأثير: تم تحسين وظيفة قوة التأثير الفريدة بشكل كبير مقارنة بأنابيب الجدران الصلبة الأخرى.
3. عزل حراري جيد: توصيل حراري منخفض ، عزل حراري جيد.
4. عمر خدمة طويل: دليل الأشعة فوق البنفسجية والإشعاع ، المنتج لن تتلاشى ، عمر خدمة طويل.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
يتمتع مصنع ASME B16.11 6000LB الفولاذ المقاوم للصدأ SS Socket Weld Tee بقدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
