تفاصيل المنتج:
|
| اسم المنتج:: | مقبس الفولاذ المقاوم للصدأ غطاء الأنابيب الملحومة | اساسي:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| قطر الدائرة:: | DN15-DN1200 | مواد:: | 304304 لتر 316316 لتر |
| الإتصال: | اللحام | بحجم: | حجم مخصص |
| تسليط الضوء: | كاب لحام ss304 المقبس,304 تركيبات لحام ss المقبس |
||

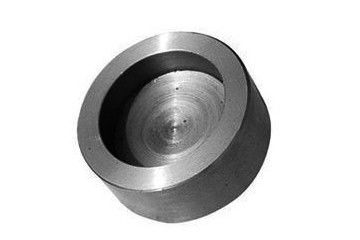

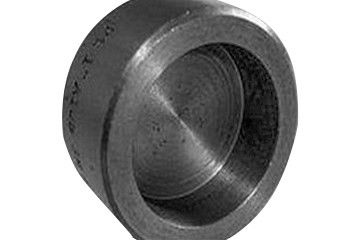

رأس الغطاء عبارة عن تركيب أنبوب ملحوم على طرف الأنبوب أو مثبت على الخيط الخارجي لطرف الأنبوب لتغطية الأنبوب.يتم استخدامه لإغلاق خط الأنابيب وله نفس وظيفة قابس الأنبوب.
1. يجب أن تستوفي المواد الخام متطلبات المواصفات القياسية أو المواصفات الفنية.
2. يجب أن يكون سطح المواد الخام خاليًا من بقع الزيت ، وتآكل الصدأ المفرط ، والعيوب الواضحة ، والتلوث المعدني المنخفض للانصهار ، إلخ.
3. التحقق من شهادة الجودة ، رقم الحرارة ، رقم الدفعة ، المواصفات ، الشركة المصنعة والمعيار التنفيذي للمواد الخام.
4. يتم التخلص من المواد الخام ميكانيكيًا باستخدام فرشاة سلكية لتلبية متطلبات NDT.
5. إجراء فحص الأبعاد للمواد الخام (الطول والعرض والسمك والتسطيح للصفائح الفولاذية).
6. بعد دخول المصنع ، تخضع اللوحة الفولاذية لإعادة الفحص بالموجات فوق الصوتية.
7. الفحوصات الفيزيائية والكيميائية: يتم تحليل العناصر الكيميائية ، الخواص الميكانيكية واختبار الصلابة للصفائح الفولاذية التي تدخل إلى المصنع وفقًا لرقم الدفعة ومواصفات الفرن.
8. يجب أن تستوفي نتائج الاختبار متطلبات معيار المواد الخام.
9. الرقم والتسجيل في السجل حسب لوائح المصنع بعد إعادة الفحص.
1. اختيار المواد وتقطيعها ، حدد لوحة فولاذية مناسبة لغطاء الأنبوب ، وحدد بوضوح الفرن ، رقم الدفعة ، مواصفات تركيب الأنابيب ، اسم المشروع وعدد المواد الخام.
2. يتم ضغط وتشكيل غطاء الأنبوب.
3. المعالجة الحرارية: ضع غطاء الأنبوب في الفرن للمعالجة الحرارية وفقًا لعملية المعالجة الحرارية.
4. المعالجة السطحية: بعد المعالجة الحرارية ، يجب إزالة غطاء الأنبوب بآلة السفع بالرمل أو آلة التلميع.
5. اختبار الخصائص الميكانيكية: وفقًا للمعايير ذات الصلة ، قم بإجراء اختبار الخاصية الميكانيكية على غطاء الأنبوب للتأكد من أن الخاصية الميكانيكية لغطاء الأنبوب تصل إلى المعيار.
6. نهاية بالقطع: أخدود بالقطع من الوجه النهائي الميكانيكية وفقا لرسم تأكيد التصميم.
7. فحص المظهر: يجب أن يكون غطاء الأنبوب خاليًا من الشقوق والحرق الزائد والسخونة الزائدة وظواهر أخرى ، ولا يتم إصلاح أي عيوب في جسم الأنبوب لغطاء الأنبوب عن طريق اللحام.
8. اختبار غير مدمر لغطاء الأنبوب المضغوط الساخن: بعد المعالجة الحرارية لغطاء الأنبوب ، قم بإجراء اختبار الجسيمات المغناطيسية أو الاختراق غير المدمر على غطاء الأنبوب وفقًا للمتطلبات القياسية.
9. معالجة التخليل والتخميل: يجب أن تكون تجهيزات الأنابيب الفولاذية المقاومة للصدأ معالجة التخليل والتخميل.
معدن تي الأنابيب كاب 304 الفولاذ المقاوم للصدأ SS مأخذ اللحام ورقة بيانات تركيبات
| القطر الاسمي | عمق المقبس | أبعاد المقبس | سمك الحائط | سمك الجدار النهائي | |||||
| Cmin | Kmin | ||||||||
| DN | مصادر القدرة النووية | جيمين | د 1 | 3000 رطل | 6000 رطل | 9000 رطل | 3000 رطل | 6000 رطل | 3000 رطل |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
1. غطاء أنبوب لحام الفولاذ المقاوم للصدأ هو نوع جديد من غطاء الأنبوب تم تطويره على أساس امتصاص مزايا ومزايا توصيل المقبس وربط اللحام ، والجمع بينها عضويا.
2. إن وضع التوصيل لغطاء أنبوب اللحام بمقبس الفولاذ المقاوم للصدأ ينتمي إلى "التوصيل بدون وصلة" المعترف به ، والذي يتميز بمزايا واضحة مقارنة بأوضاع التوصيل الأخرى في قوة الاتصال ، أداء الختم ، إلخ.
3. لا حاجة إلى سلك لحام في عملية اللحام لغطاء أنبوب اللحام بمقبس الفولاذ المقاوم للصدأ ، ولكن يتم استبدال الحافة النهائية لمقبس الأنبوب ، والتي لا يمكن فقط أن تجعل مادة الأنابيب متكاملة ، ولكن أيضًا توفير المواد المساعدة للحام وتحسين سرعة اللحام .
4. غطاء أنبوب لحام الفولاذ المقاوم للصدأ لديه مجموعة واسعة من التطبيقات ، وهو مناسب للأماكن العامة في الهواء الطلق والوضع الداخلي المفتوح والمخفي ، خاصة لمناسبات تضمين الجدار ، بئر الأنابيب ، إلخ.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا غطاء الأنبوب المعدني T 304 مصنع الفولاذ المقاوم للصدأ SS مأخذ اللحام لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
