تفاصيل المنتج:
|

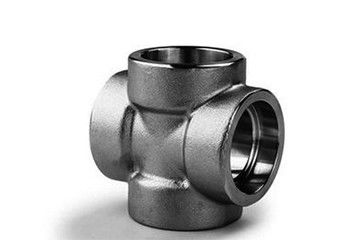

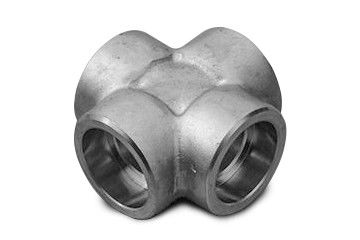

| اسم المنتج:: | الفولاذ المقاوم للصدأ مقبس لحام الصليب | اساسي:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| حجم المنتج:: | DN15-DN1200 | ضغط المنتج:: | Sch10S ، Sch40 ، STD ، Sch80 ، XS ، Sch120 |
| مواد: | SS304 SS316L | تطبيق: | النفط والبترول والكيماويات |
| إبراز: | أربعة تركيبات SS مقبس اللحام,تركيبات ANSI SS مأخذ اللحام |
||
الصليب هو تركيب الأنابيب وموصل الأنبوب.يتم استخدامه في الأنبوب الفرعي لخط الأنابيب الرئيسي.يمكن تقسيم الأنبوب الرباعي إلى قطر متساوي وقطر اختزال.نهايات فوهة الأنبوب الرباعي المتساوي القطر متساوية الحجم.
حجم الفوهة الرئيسي للأنبوب ذي الأربعة اتجاهات هو نفسه ، وحجم الفوهة للأنبوب الفرعي أصغر من الأنبوب الرئيسي.
إن الانتفاخ الهيدروليكي للأنبوب الرباعي هو نوع من عملية التشكيل لتوسيع الأنابيب الفرعية عن طريق التعويض المحوري للمواد المعدنية.
يتم استخدام مكبس هيدروليكي خاص لحقن السائل في الأنبوب الفارغ وقذف الأنبوب فارغًا.بعد أن يتم بثق الأنبوب الفارغ ، يصبح الحجم أصغر ويزداد الضغط.تتدفق المواد المعدنية على طول التجويف الداخلي للموت وتوسع الأنابيب الفرعية والأشكال.
التشكيل الحار لأربع اتجاهات هو تسطيح الأنبوب فارغًا بحجم قطره رباعي الاتجاهات ، وفتح ثقب في الأنبوب الفرعي.
بعد التسخين ، يتم وضع الأنبوب الفارغ في قالب التشكيل ، ويتم تثبيت القالب لرسم الأنبوب الفرعي في الأنبوب فارغ.
1.تحت تأثير الضغط ، يتم ضغط الأنبوب الفارغ شعاعيًا ، وفي عملية الضغط الشعاعي ، يتدفق المعدن إلى اتجاه الأنبوب الفرعي ويشكل الأنبوب الفرعي تحت امتداد القالب.
2. يتميز لحام اللحام بالمقبس بمزايا دقة الأنابيب المنخفضة ، الاتصال الثابت ، مقاومة الضغط القوية ، الختم الجيد ، التركيب والصيانة المريحة ، العمل الآمن والموثوق ، إلخ.
3. ومع ذلك ، غالبًا ما يكون الجدار الداخلي متآكلًا ، لذلك يجب فحصه ومعالجته جيدًا لضمان أن يكون لصلب المقبس خصائص تطبيق وقيمة جيدة.
4. صليب الفولاذ المقاوم للصدأ عبارة عن مواسير مصنوعة من الفولاذ بالضغط الساخن أو بالتزوير.شكل اتصاله هو لحام بعقب مباشرة مع الأنابيب الفولاذية.
5. معايير التصنيع الرئيسية للصليب الملحوم بعقب هي بشكل عام GB / t12459 ، GB / T13401 ، ASME b16.9 ، sh3408 ، sh3409 ، Hg / t21635 ، Hg / t21631 ، SY / t0510.
6. عند تحديد سعر صليب الفولاذ المقاوم للصدأ ، من الضروري إبلاغ ضغط الأنابيب المستخدم بدقة ، أو إبلاغ سمك جدار الكوع بشكل مباشر ، وذلك من أجل تحديد السعر الدقيق.
7. يشمل التعبير التقليدي لسمك جدار الكوع درجات ضغط مختلفة مثل sch10s و sch20s ، والتي تمثل سمكًا مختلفًا.الرجوع إلى الجدول سمك الجدار درجة الضغط.
1. المعايير: DIN ، SMS ، ISO ، IDF ، 3a ، RJT ، DS ، BS ، BPE.
2. إنها مناسبة للبترول ، الكيماويات ، الطاقة الكهربائية ، المعادن ، السفن ، الآلات والصناعات الأخرى.
3. يستخدم على نطاق واسع في الصناعة الكيميائية ، البترول ، الطاقة الكهربائية ، الصيدلة ، البيرة ، الطعام ، مشروبات الألبان ، مستحضرات التجميل ومختلف خطوط الأنابيب الداعمة الهندسية في جميع أنحاء العالم.
4. المعالجة السطحية: السفع الرملي ، الدرفلة ، التخليل والتلميع.
5. وهي مصنوعة من الفولاذ المقاوم للصدأ 304 304L 316 316L.
6. المواصفات الرئيسية: dn15-600 (سلس) ، dn15-1200 (ملحوم).
7. السمات الرئيسية: مقاومة فرق درجة الحرارة الكبيرة.الضغط العادي 16MPa ؛مقاومة قوية للتآكل.الاحكام؛سمك الحائط.
8. سمك الجدار: 1.2mm-6mm r = 1.5D.
9. إدارة الجودة: شهادة نظام إدارة الجودة ISO9001: 2000.
ANSI 4 Way أنابيب الصلب عبر SS SS مأخذ اللحام ورقة البيانات تركيبات
| القطر الاسمي | القطر الخارجي | المركز حتى النهاية | |||||
| د 1 | د 2 | ||||||
| DN | مصادر القدرة النووية | السلسلة أ | السلسلة ب | السلسلة أ | السلسلة ب | ج | م |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20 × 20 × 20 | 3/4 × 3/4 × 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20 × 20 × 15 | 3/4 × 3/4 × 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20 × 20 × 10 | 3/4 × 3/4 × 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1 × 1 × 1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1 × 1 × 1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32 × 32 × 32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32 × 32 × 25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32 × 32 × 20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32 × 32 × 15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2 × 2 × 2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2 × 2 × 1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2 × 2 × 3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا مصنع ANSI 4 Way للأنابيب الفولاذية عبر SS Socket Weld Fittings Factory قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
