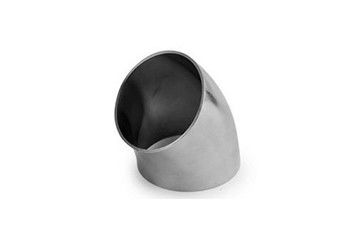

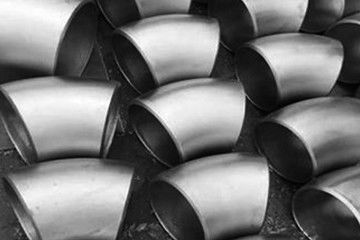

الفولاذ المقاوم للصدأ T بعقب اللحام SS قصيرة الشعاع الكوع

وصف

1 ، الكوع لحام بعقب الفولاذ المقاوم للصدأ هو الكوع الصلب ضغط الساخنة أو مزورة.شكل اتصاله هو لحام الكوع بعقب مباشرة مع الأنابيب الفولاذية.(1) .وفقا لنصف قطر انحناء ، يمكن تقسيم كوع لحام بعقب إلى كوع لحام بعقب نصف قطر طويل وكوع لحام بعقب نصف قطر قصير ؛(2) .وفقًا لتصنيف الضغط ، هناك حوالي 17 نوعًا ، وهي نفس معايير الأنابيب الأمريكية ، وأكثرها شيوعًا هي STD و XS ؛(3) .وفقا لزاوية الكوع ، هناك 45 درجة لحام بعقب الكوع ، 90 درجة لحام بعقب الكوع ، 180 درجة لحام بعقب الكوع وأكواع أخرى مع زوايا مختلفة.

2 ، يمكن تقسيم كوع اللحام بعقب إلى كوع بعقب اللحام نصف القطر الطويل والكوع بعقب اللحام نصف القطر القصير وفقًا لنصف قطر الانحناء.(1). يبلغ نصف قطر انحناء كوع اللحام بعقب نصف القطر الطويل 1.5 ضعف القطر الخارجي للأنبوب ، أي r = 1.5D.(2). يكون نصف قطر انحناء الكوع القصير الملحوم بعقب نصف قطر يساوي القطر الخارجي للأنبوب ، أي r = 1D.(3) .حيث D هو قطر كوع لحام بعقب و R هو نصف قطر الانحناء.إذا لم يكن هناك وصف خاص ، يتم تحديد كوع 1.5D بشكل عام

3 ، الكوع نصف القطر القصير أقصر بكثير من الكوع نصف القطر الطويل ، ونصف قطر الانحناء للكوع قصير جدًا.

(1) .كوع نصف القطر الطويل هو الأكثر استخدامًا ، وهو أيضًا نصف القطر الطويل افتراضيًا.

(2). سيتم استخدام الكوع نصف القطر الطويل في الأماكن ذات الضغط العالي أو معدل التدفق العالي.إذا كانت مقاومة خط أنابيب النقل الصلب صارمة ، فسيتم استخدام الكوع ذو نصف القطر الأكبر.

(3). عادة ما يستخدم نصف القطر القصير في سائل الضغط المنخفض أو حيث يكون المرفقان محدودًا.يُفضل المرفقان نصف القطر الطويل إذا لم تكن هناك شروط أو لم يتم تحديدها في العقد.

4 ، عملية تشكيل الكوع المضغوط الساخن لها خصائص المظهر الجميل ، سمك الجدار الموحد والتشغيل المستمر ، وهو مناسب للإنتاج الضخم.

5 ، لذلك ، أصبحت طريقة التشكيل الرئيسية للكوع الفولاذ المقاوم للصدأ بعقب ملحوم قصير الكوع نصف قطرها ، وتطبيقها أيضًا في تشكيل بعض مواصفات الكوع غير الملحوم عالي الضغط.

6 ، يشمل وضع التسخين لعملية التشكيل تسخين الحث بتردد متوسط ​​أو عالي التردد ، وتسخين اللهب وتسخين فرن الانعكاس.يعتمد وضع التسخين على متطلبات تشكيل المنتجات وظروف الطاقة.

7 ، تشكيل الختم هو عملية التشكيل الأولى المطبقة على الإنتاج الضخم للكوع غير الملحوم عالي الضغط ، والذي تم استبداله بالضغط الساخن أو عمليات التشكيل الأخرى في إنتاج الكوع شائع الاستخدام.

صفة مميزة

1 ، ملامح من الفولاذ المقاوم للصدأ بعقب اللحام بعقب قصير الكوع في البناء: الكوع لحام بعقب لديه اللحامات.

2 ، بعد اكتمال عملية اللحام ، يجب أن يكون كوع اللحام بعقب مضاد للصدأ أو معالجة مضادة للتآكل وفقًا للحالة الفعلية أو البيئة الخارجية لخط الأنابيب ، وذلك لتجنب تآكل أو تآكل الكوع في وصلة اللحام .

3 ، في هذه العملية ، يمكننا توضيح جودة الكوع بعقب اللحام قبل الاستخدام.

4 ، عادة ما يتم لحام كوع اللحام بعقب في موقع بناء خط الأنابيب ، لأن معايير اللحام لخطوط الأنابيب المختلفة مختلفة ، لذلك من الضروري إجراء لحام ميداني وفقًا لدرجة لحام خط الأنابيب.

5 ، إنها سمة أخرى للكوع بعقب اللحام أن اللحام الميداني يجب أن يتم وفقًا لدرجات اللحام المختلفة.

ورقة البيانات التقنية

ورقة الفولاذ المقاوم للصدأ T بعقب اللحام SS قصيرة نصف القطر الكوع ورقة البيانات

تطبيق

1 ، يتم استخدام كوع لحام بعقب بشكل أساسي لربط قسمين من الأنابيب بنصف قطر نهاية مختلف أو لتغيير قطر الأنابيب.

2 ، عملية تصنيع الكوع عالي الضغط هي لحام قذيفة حلقة متعددة الحواف مع مقطع عرضي متعدد الأضلاع أو قذيفة متعددة الحواف على شكل مروحة مغلقة عند كلا الطرفين.

3 ، بعد ملء الجزء الداخلي بوسيط الضغط ، يتم تطبيق الضغط الداخلي.

4 ، تحت الضغط الداخلي ، يتغير المقطع العرضي من المضلع إلى دائرة تدريجيًا ، وأخيرًا يصبح غلاف حلقة دائرية.

5 ، هذه طريقة مثالية لتصنيع الكوع القياسي الوطني واسع النطاق في الوقت الحاضر.

صفقة

أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب

موعد التسليم

لدينا مصنع الفولاذ المقاوم للصدأ T بعقب اللحام SS قصيرة نصف قطر الكوع لديها قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
