تفاصيل المنتج:
|

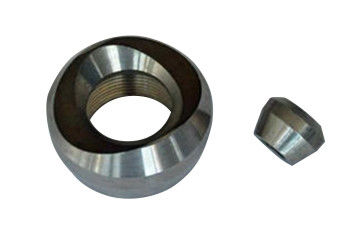

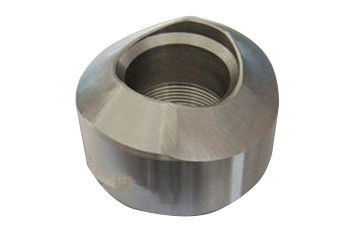

| اسم المنتج:: | زيت اللحام بعقب الفولاذ المقاوم للصدأ | مواصفات:: | DN6 ~ DN100 |
|---|---|---|---|
| تقنية:: | النشر والقطع | مواد:: | ستانلس ستيل |
| شكل: | مساو | التقنيات: | مزورة ، لحام بعقب |
| إبراز: | تكافؤ مواسير اللحام,DN100 Weld O Lets |
||
1 ، يسمى Olet أيضًا مقعد Olet ، سرج وأنابيب سرج من النوع المشترك.
2 ، يتم استخدامه بشكل رئيسي لتقوية تجهيزات الأنابيب من اتصال الفرع بدلاً من أنواع اتصال الفرع مثل تقليل المحملة ، لوحة التسليح وقسم أنبوب التسليح.
3 ، يتميز Olet بمزايا بارزة للسلامة والموثوقية وخفض التكلفة والبناء البسيط وتحسين قناة التدفق المتوسط وتوحيد السلسلة والتصميم والاختيار المريح.
4 ، خاصة في الضغط العالي ، وارتفاع درجة الحرارة ، وخطوط الأنابيب ذات القطر الكبير والجدار السميك ، والتي يتم استخدامها بشكل متزايد لاستبدال طريقة اتصال Olet التقليدية.
5 ، الجسم الرئيسي لـ Olet مصنوع من المطروقات عالية الجودة بنفس مادة الأنبوب ، بما في ذلك الفولاذ الكربوني ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، إلخ.
6 ، يتم لحام مقعد Olet والأنبوب الرئيسي.هناك ثلاثة أنواع من التوصيل مع Olet أو الأنابيب الأخرى والأدوات والصمامات: اتصال اللحام التناكبي ، وصلة اللحام بالمقبس والاتصال الملولب.
7 ، تشمل معايير التصنيع شائعة الاستخدام MSS sp-97 و GB / t19326 ومعايير أخرى.
8 ، يتم معالجة Olet Olet بشكل عام عن طريق التزوير المتكامل.ينقسم هيكل Olet إلى نهاية توصيل الأنبوب الرئيسي وجزء التعزيز ونهاية توصيل Olet.
9 ، البعد الخارجي لـ Olet له معيار مرجعي مطابق ، ونموذج الاتصال مع الأنبوب الرئيسي هو اتصال بعقب الأخدود.
10 ، أخدود اللحام هو أخدود V أحادي الجانب ، والذي يمكن تحديده على أنه مزيج من اللحام بعقب (لحام الأخدود) ولحام فيليه.
11 ، الأجزاء الأخرى خارج المنحدر الأول من رأس الفرع تنتمي إلى منحدر انتقال السمك ولا تنتمي إلى أخدود رأس الفرع.
12 ، عند حساب سمك اللحام ، يتم استبعاد الشطب الثاني وحسابه من الأول.في اللحام الفعلي في الموقع ، يمكن أن يصل سمك اللحام إلى المستوى المائل الأول.
13 ، يحتاج لحام منصة اللحام الفرعية إلى الحصول على تأهيل مشروع اللحام المناسب.
14 ، عند النظر في تغطية القطر الخارجي للأنبوب ، يجب مراعاة قطر سطح الأخدود (القطر الخارجي للفرع) للفرع ، ولا يعتبر قطر الأنبوب الرئيسي في تأهيل اللحام.
15 ، عندما يكون هناك منحدر انتقالي ، يشير قطر سطح الأخدود إلى القطر الفعلي المقاس من سطح الأخدود ، والذي يكون عمومًا أصغر من القطر الخارجي لرأس الفرع.
| نوع | نوع متصل | ||
| GB19326 ملحومة مأخذ | GB 19326 خيط الأنبوب | GB 19326 ملحومة بعقب | |
| اساسي | SOL (MSS SP-97 Q.TG11) | TOL (MSS SP-97 Q،FG12) | WOL (MSS SP-97 Q / FG13) |
| نيبوليت | SNL (Q.TG/14) | TNL (Q.FG14،SHB-PO1) | WNL (س / FG14) |
| (45 درجة) شيفروليه | SEL (Q.TG/15) | TLL (Q / FGlx SHB-PO1) | ذ م م (س / FG15) |
| (1 5D) Elbolet | هاتف (س / FG1Q SHB-PO1) | حسنا (س / FG16) | |
1 ، هناك لوائح خاصة لمواد خطوط الأنابيب في تصميم فروع خطوط الأنابيب.
2 ، يحتوي الأنبوب الرئيسي على لوائح فنية واضحة لأنواع مختلفة من Olets ، والتي تسمى اللوائح الخاصة برتبة مادة خط الأنابيب.
3 ، بشكل عام ، يتم توصيل Olet بقطر كبير (أكثر من 1/2 الأنبوب الرئيسي) عن طريق نقطة الإنطلاق القياسية ، بينما يتم توصيل Olet بقطر صغير بواسطة مجموعة Olet ، والتي تستخدم على نطاق واسع في البلدان الأجنبية ولها معايير ذات صلة في الصين.
4 ، يتم استخدام Olet بقطر صغير ، وهو مفيد لمتطلبات القوة والإجهاد.يتم تصنيع الأنابيب وفقًا للمعايير ، وآمنة وموثوقة.
| القطر الاسمي | القطر الاسمي للأنبوب الرئيسي المناسب | لام | هـ | ||||||
| مم | في | مم | في | الأمراض المنقولة بالاتصال الجنسي | XS | xxs | الأمراض المنقولة بالاتصال الجنسي | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54.0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3.1 / 2 | 150 | 6 | 47.0 | 47.0 | - | 10 لتر 6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274.6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85.7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357.2 | 350.9 | - |
