تفاصيل المنتج:
|

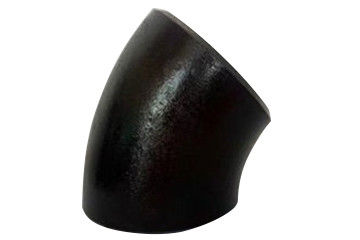

| اسم المنتج:: | الكربون الصلب بعقب اللحام الكوع | بحجم:: | الحجم الكامل |
|---|---|---|---|
| اساسي:: | DIN ، JIS ، ANSI ، ASME ، GB | تطبيق:: | هندسة خطوط الأنابيب |
| إستعمال:: | النفط والغاز الصناعي بالماء | الدرجة العلمية:: | 45 درجة / 90 درجة / 180 درجة |
| إبراز: | بعقب اللحام الكوع,Sch 40 تركيبات الأنابيب بعقب اللحام |
||
كوع نصف القطر القصير هو مرة واحدة قطر الأنبوب ، المعروف أيضًا باسم 1D.نصف قطر انحناء الكوع يساوي مرة واحدة قطر الأنبوب ، عادة بزاوية 90 درجة.يخضع المرفقان الملحومان بعقب للمعالجة السطحية.يتم تفريغ مقياس الأكسيد على الأسطح الداخلية والخارجية ثم يتم طلاؤه ثم يطلى بطلاء مضاد للتآكل لتسهيل النقل ومنع التآكل والأكسدة.بشكل حدسي ، الكوع ذو نصف القطر القصير أقصر بكثير من الكوع ذو نصف القطر الطويل ، ويكون نصف قطر الانحناء للكوع سريعًا جدًا. الكوع نصف القطر الطويل هو الأكثر استخدامًا ، وهو أيضًا نصف القطر الطويل بشكل افتراضي.سيتم استخدام كوع نصف القطر الطويل في الأماكن ذات الضغط العالي أو معدل التدفق العالي.إذا كانت مقاومة خط أنابيب النقل الصلب صارمة ، فسيتم استخدام الكوع ذو نصف القطر الأكبر.
يشبه كوع نصف القطر القصير استدارة تشغيل الكوع ، بالإضافة إلى الانتقال السلس عند قوس الكوع ، تزداد جودة خدش السطح.الخدش العميق يقلل من قوة الفولاذ.لكن قطر التزوير صغير بشكل عام.عندما يكون الكوع ذو نصف القطر القصير مصنوعًا من لوح فولاذي أو مقطع فولاذي ، يجب أن يفي بالمتطلبات التالية: يجب أن تخضع شفة لحام بعقب للكشف عن الخلل بالموجات فوق الصوتية دون عيوب في طبقات ؛يتم تقطيعه إلى شرائح على طول اتجاه لف الصلب ، مع ثنيها ويلحمها بعقب في حلقة مصنع الفلنجة ، ويشكل سطح الفولاذ السطح الأسطواني للحلقة.
| عرض | بعقب اللحام الكوع |
| نسيج المادة | الكربون الصلب |
| وضع اللحام | لحام بعقب |
| بحجم | الحجم الكامل |
| اساسي | STD / XS |
| درجة الضغط | 17 مستويات ضغط |
| طريقة الصب | ضغط ساخن أو تزوير |
| DN | القطر الخارجي للأخدود | المركز حتى النهاية | |
| السلسلة الأولى | السلسلة الثانية | بحجم | |
| 25 | 33.7 | 32 | 25 |
| 32 | 42.4 | 38 | 32 |
| 40 | 4S.3 | 45 | 38 |
| 50 | 60.3 | 57 | 51 |
| 65 | 73 | 76 | 64 |
| 80 | 88.9 | 89 | 76 |
| 90 | 101.6 | - | 89 |
| 100 | 114.3 | 108 | 102 |
| 125 | 141.3 | 133 | 127 |
| 150 | 168.3 | 159 | 152 |
| 200 | 219.1 | 219 | 203 |
| 250 | 273 | 273 | 254 |
| 300 | 323.9 | 325 | 305 |
| 350 | 355.6 | 377 | 356 |
| 400 | 406.4 | 426 | 406 |
| 450 | 457 | 480 | 457 |
| 500 | 508 | 530 | 508 |
| 550 | 559 | - | 559 |
| 600 | 610 | 630 | 610 |
(1).التغذية: إعادة فحص المواد وتحديدها ونقلها.
(2).المسح: إعادة فحص المواد ، تحديد الهوية ونقلها ، نقل تحديد التحكم في الأبعاد.
(3).التفتيش: البعد ومراقبة جودة المظهر.المعالجة السطحية: التحكم في رقم نظام الاحتكاك السطحي.
(4).صب: التحكم في الحجم والمظهر ؛نقل الهوية ؛التحكم في الضغط.
(5).المعالجة الحرارية: التحكم في درجة الحرارة.التفتيش: مراقبة الصلابة ، الشكل والحجم.تصحيح الشكل: التحكم في التسامح مع الشكل والموضع.
(6).الأشغال المعدنية: التحكم في الشكل والموضع.
1 ، الكوع الشعاع الطويل هو الأكثر استخدامًا ، وهو أيضًا نصف القطر الطويل بشكل افتراضي.
2 ، سيتم استخدام الكوع الشعاع الطويل في الأماكن ذات الضغط العالي أو معدل التدفق العالي.
3 ، إذا كانت مقاومة خط أنابيب النقل الصلب صارمة ، سيتم استخدام الكوع مع نصف قطر أكبر.
4 ، عادة ما يستخدم نصف القطر القصير في سائل الضغط المنخفض أو حيث يكون المرفقان محدودًا.
5 ، يفضل المرفقين نصف القطر الطويل إذا لم تكن هناك شروط أو لم يتم تحديدها في العقد.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
مصنعنا لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
