تفاصيل المنتج:
|
| مادة: | الكربون الصلب | اتصال: | اللحام |
|---|---|---|---|
| مقاس: | 1/8 '~ 6' | تطبيق: | ربط الأنابيب والنفط والغاز وهلم جرا |
| اساسي: | DIN ، ANSI | التعبئة: | التعبئة القياسية |
| تسليط الضوء: | A105 الكربون الصلب فوهة شفة,B16.5 الكربون الصلب فوهة شفة,ASME B16.5 مجموعة شفة فتحة |
||

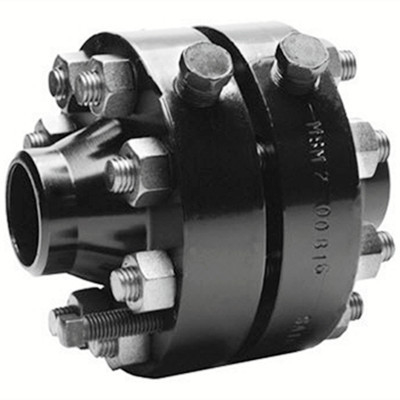

شفة فتحة من الصلب الكربوني ، يختلف وضع الاتصال عن وضع الفلنجة العادية.شفة لوحة الفتحة هي لوحة الفتحة المتصلة بخط الأنابيب بواسطة مقياس تدفق لوحة الفتحة.يتم تثبيت لوحة الفتحة في المنتصف بواسطة الفلنجات على كلا الجانبين ، ويتم توجيهها إلى ناقل الضغط التفاضلي من خلال نقطة أخذ الضغط على الحافة لقياس التدفق.
الحجم: DN10-DN3000
الضغط: 150LB-2500LB
المواد: ASTM A105 / 105N ؛أ 36
سمك الجدار: STD ، SCH40 ، XS ، SCH60 ، SCH80
ASME / ANSI B16.5 A105 Class150 ورقة البيانات الفنية لشفة فتحة فتحة الفولاذ الكربوني على النحو التالي:
| القطر الاسمي | الحجم (مم) | ||||
| قطر د | D1 | قطر ثقب الترباس | د 2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
يجب أن تضمن شفة الفتحة المصنوعة من الصلب الكربوني أن مركز لوحة الفتحة ومركز الحافة ومركز الأنبوب والحشية متحدة المركز ، ويجب ألا تتجاوز المركزية المختلفة 0.002d / ، ويجب أن يكون اتجاه الضغط الموجب والسالب للوحة الفتحة متسقًا مع اتجاه تدفق الوسط.
شفة فتحة فولاذ الكربون هي أحد مكونات مقياس تدفق الفتحة ، والتي تظهر في أزواج.يمكن حساب تدفق المواد وفقًا للصيغة باستخدام فرق الضغط على جانبي فتحة التدفق.
