تفاصيل المنتج:
|

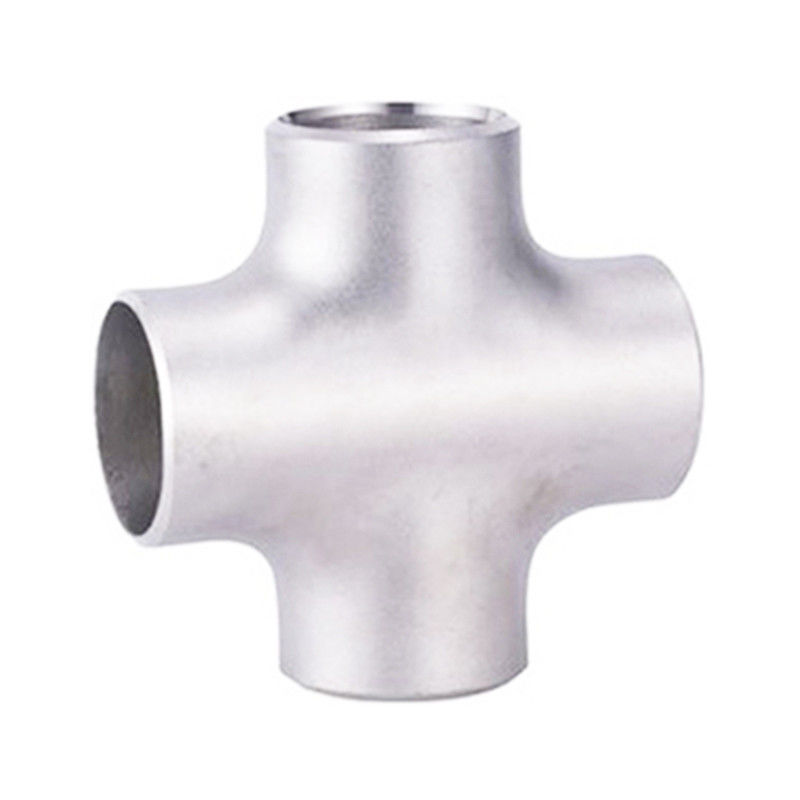

| اسم المنتج:: | الفولاذ المقاوم للصدأ لحام بعقب الصليب | بحجم:: | الحجم الكامل |
|---|---|---|---|
| نطاق الحجم:: | DN15-DN1200 | وضع اتصال:: | اللحام ، الخيط ، الحافة |
| اتصال: | اللحام ، ذكر | التعبئة: | حقيبة خشبية |
| تسليط الضوء: | ss buttweld الصليب,buttweld ss الصليب المحملة,المقاوم للصدأ buttweld الصليب |
||
الصليب هو موصل أنبوب يستخدم في الأنبوب الفرعي للأنبوب الرئيسي.يمكن تقسيم نقطة الإنطلاق المتقاطعة إلى قطر متساوي وقطر مخفض.نهايات الفوهة للقطر المتساوي من نقطة الإنطلاق هي نفس الحجم ؛حجم الفوهة الرئيسي للتخفيض عبر نقطة الإنطلاق هو نفسه ، وحجم فوهة الأنبوب الفرعي أصغر من حجم الأنبوب الرئيسي.
تتضمن عملية تصنيع الصليب بشكل أساسي الانتفاخ الهيدروليكي والضغط الساخن.الانتفاخ الهيدروليكي للوصلة المستعرضة هو استخدام مكبس هيدروليكي خاص لحقن السائل في الأنبوب الفارغ بنفس قطر نقطة الإنطلاق المتقاطعة.
تتحرك الأسطوانتان الجانبيتان الأفقيتان للضغط الهيدروليكي بشكل متزامن لبثق الأنبوب فارغًا ، ويصبح حجم الأنبوب الفارغ أصغر ، ويزيد ضغط السائل في الأنبوب الفارغ.تتدفق المواد المعدنية على طول التجويف الداخلي للقالب تحت التأثير المزدوج لضغط السائل في الأسطوانة الجانبية والأنبوب فارغًا ويوسع الأنبوب الفرعي.
نطاق الحجم: DN15-DN1200
وضع الاتصال: لحام ، خيط ، شفة
صلة: لحام ، ذكر.
يتم تسخين الأنبوب الفارغ ، ووضعه في قالب التشكيل ، ووضعه في قالب أنبوب الامتداد الفرعي ؛تحت تأثير الضغط.يتم ضغط الأنبوب الفارغ قطريًا ، في عملية الضغط الشعاعي ، يتدفق المعدن إلى اتجاه الأنبوب الفرعي ويشكل الأنبوب الفرعي تحت امتداد القالب.
يمكن تشكيل عملية الانتفاخ الهيدروليكي للصليب في وقت واحد بكفاءة إنتاج عالية ؛لأن عملية الانتفاخ الهيدروليكي للصليب غير الملحوم تتطلب حمولة كبيرة من المعدات.يتم استخدامه بشكل أساسي لتصنيع سمك الجدار القياسي الذي يقل سمكه عن dn400.
يتم تقليل حمولة المعدات اللازمة لعملية الضغط الساخنة للصليب. صليب الضغط الساخن لديه قدرة واسعة على التكيف مع المواد ، وهو مناسب للفولاذ منخفض الكربون ، وسبائك الفولاذ والفولاذ المقاوم للصدأ ؛خاصة بالنسبة لتقاطع جدار الأنبوب السميك والقطر الكبير ، عادة ما يتم اعتماد عملية التشكيل هذه.
14 ، اللحام المتقاطع هو عبارة عن تجهيزات أنابيب مصنوعة من الفولاذ عن طريق الضغط الساخن أو تزوير.شكل الاتصال الخاص به هو اللحام المباشر للأنبوب المتقاطع والأنابيب الفولاذية.
15 ، معايير التصنيع الرئيسية لصليب اللحام التناكبي هي بشكل عام GB / T12459 ، GB / T13401 ، ASME B16.9 ، SH3408 ، SH3409 ، HG / T21635 ، Hg / T21631 ، SY / T0510.
المعايير: GB12459-90 ، gb12401-90 ، ASME / ANSI b16.9 ، DIN ، JIS ، إلخ.
المواد: 304 ، 304 لتر ، 316 ، 316 لتر ، 317 لتر ، 321 ، 2205 ، 2507 ، إلخ.
المواصفات: سلس من DN15 إلى DN600 ؛ملحوم من DN15 إلى DN1200.
المعالجة السطحية: السفع الرملي ، الدرفلة ، التخليل والتلميع.
سمك الجدار: 1.2mm-6mm r = 1.5D.
وضع الاتصال: اللحام ، التجميع السريع ، الخيط ، الشفة.
الميزات والخصائص: مقاومة اختلاف درجات الحرارة الكبيرة ؛الضغط العادي 16MPa ؛مقاومة قوية للتآكلالاحكام؛سمك الحائط.
التطبيق: يستخدم على نطاق واسع في هندسة خطوط أنابيب البتروكيماويات والنفط والغاز وهندسة خطوط أنابيب الغاز الطبيعي والمصنع الكيميائي ومحطة الطاقة وحوض بناء السفن ومنتجات الألبان والأغذية والبيرة والمشروبات والأدوية ومستحضرات التجميل والمجالات الصناعية الأخرى.
ورقة البيانات الفنية SS Buttweld Cross Tee لتجهيزات الأنابيب الفولاذية الصناعية على النحو التالي:
| القطر الاسمي | القطر الخارجي | مركز للنهاية | |||||
| D1 | د 2 | ||||||
| DN | NPS | السلسلة أ | السلسلة ب | السلسلة أ | السلسلة ب | ج | م |
| 15 × 15 × 15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15 × 15 × 10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15 × 15 × 8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20 × 20 × 20 | 3/4 × 3/4 × 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20 × 20 × 15 | 3/4 × 3/4 × 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20 × 20 × 10 | 3/4 × 3/4 × 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25 × 25 × 25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25 × 25 × 20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25 × 25 × 15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32 × 32 × 32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32 × 32 × 25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32 × 32 × 20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32 × 32 × 15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40 × 40 × 40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40 × 40 × 32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40 × 40 × 25 | 1.1 / 2x1.1 / 2x1.5 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40 × 40 × 20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40 × 40 × 15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
أ.حزمة كيس فقاعة بلاستيكية ب حزمة كيس منسوج ج البليت د.حسب الطلب.
يتمتع مصنع الصلب المسطح لدينا بقدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، فيمكننا ترتيب موعد الشحن الخاص بك والوفاء به.
