تفاصيل المنتج:
|
| مادة: | الكربون الصلب | اتصال: | اللحام |
|---|---|---|---|
| مقاس: | 1/2 "-4 8" ، 1/2 "~ 6" | تطبيق: | الغاز ، توصيل الأنابيب ، النفط |
| اساسي: | DIN ، ANSI ، ASME ، GB | التعبئة: | حالة خشبية أو البليت |
| تسليط الضوء: | الشفاه A694 الكربون الصلب,الشفاه ASME A105 الكربون الصلب,ASTM A694 SW RF Flange |
||

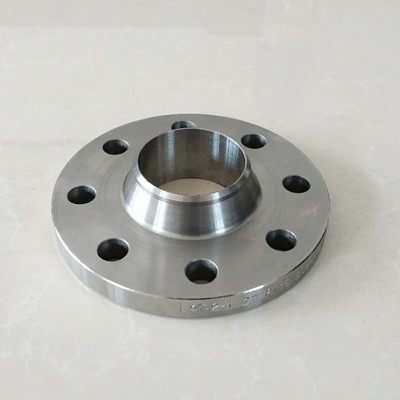

تشير شفة SW المصنوعة من الصلب الكربوني إلى الشفة التي يتم إدخالها في سلم حلقة الفلنجة في نهاية الأنبوب ويتم لحامها في نهاية الأنبوب وخارجه.هناك نوعان من الشفاه مع العنق وبدون رقبة.تتميز شفة الأنبوب ذات العنق بصلابة جيدة ، وتشوه صغير في اللحام وأداء ختم جيد.يمكن استخدامه للمناسبات بضغط 1.0 ~ 10.0MPa.
القوة: 0.6-2.5 ميجا باسكال
القطر: DN15-DN400
المواد: A105 ، 16Mn ، 20 #
المعيار: ASTM ، ASME B16.5
ASTM / ASME A105 ASTM A694 Socket Welding ورقة البيانات الفنية لشفة الفولاذ الكربوني SW على النحو التالي:
| DN | قطر الدائرة | حجم الاتصال | سمك شفة | القطر الداخلي | الوزن النظري | ||||||
| أ | ب | د | ك | إل | م | ذ | ج | أ | ب | كلغ | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | م 16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | م 16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | م 16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | م 16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | م 20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | م 20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | م 20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | م 20 | 28 | 327.5 | 328 | 14.6 |
تشتمل شفة SW المصنوعة من الصلب الكربوني أيضًا على شفة من النوع B للسفن ، والتي تُستخدم في المناسبات ذات متطلبات الختم العالية ، وتستخدم بشكل أساسي لأنابيب الضغط التي يزيد وزنها عن 4 كجم.لتوصيل الأنابيب ، قم بتركيب شفة ، وأضف حشية بين الشفتين ، ثم اربطها بالمسامير.
تستخدم شفة SW من الصلب الكربوني على نطاق واسع في الصناعة الكيميائية ، والبناء ، وإمدادات المياه ، والصرف ، والبترول ، والحماية من الحرائق ، والطاقة الكهربائية ، والفضاء ، وبناء السفن ، وغيرها من المشاريع الأساسية.
