تفاصيل المنتج:
|
| مادة: | الكربون الصلب | مقاس: | 3/4 '' ، 1/8 '~ 6' |
|---|---|---|---|
| اتصال: | اللحام | اساسي: | DIN ، ANSI ، ASTM ، GB |
| تطبيق: | النفط والبترول وربط الأنابيب | التعبئة: | حالة خشبية ، أكياس |
| تسليط الضوء: | B16.5 الكربون الصلب WN Flange,SCH40 الكربون الصلب WN Flange,SCH80 الكربون الصلب WN Flange |
||

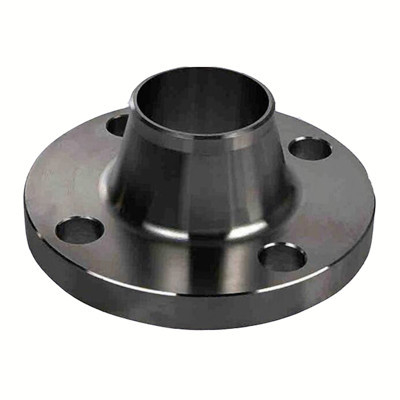

يجب أن تكون شفة WN المصنوعة من الصلب الكربوني ملحومة على كلا الطبقتين الداخلية والخارجية.يستخدم بشكل عام في خطوط الأنابيب ذات الضغط المتوسط والعالي.يتراوح الضغط الاسمي لخط الأنابيب بين 0.25 ~ 2.5 ميجا باسكال.
تعتمد شفة WN المصنوعة من الصلب الكربوني اتصالًا مقعرًا لسطح الختم المحدب ، والتركيب معقد ، وبالتالي فإن تكلفة العمالة وطريقة التثبيت وتكلفة المواد المساعدة مرتفعة نسبيًا.
القوة: 0.6-2.5 ميجا باسكال
القطر: DN15-DN400
المواد: A105 ، 16Mn ، 20 #
المعيار: DIN ، ASME ، ASME B16.5
ورقة البيانات الفنية ASME / BS B16.5 SCH40 SCH80 ASTM A105 الكربون الصلب WN شفة على النحو التالي:
| DN | قطر الدائرة | حجم الاتصال | سمك شفة | |||||
| أ | ب | د | ك | إل | م | ذ | ج | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
م 16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | م 16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | م 16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | م 16 | 22 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | م 20 | 24 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | م 20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | م 20 | 26 |
شفة WN المصنوعة من الصلب الكربوني ليس من السهل تشويهها ، ولها إحكام جيد وتستخدم على نطاق واسع.إنها مناسبة لخطوط الأنابيب ذات التقلبات الكبيرة في الضغط أو درجة الحرارة ، ودرجات الحرارة المرتفعة ، والضغط العالي وخطوط الأنابيب ذات درجة الحرارة المنخفضة ، أو لتوصيل خطوط الأنابيب والصمامات التي يزيد حجمها عن 2.5 ميجا باسكال.
تستخدم شفة WN المصنوعة من الصلب الكربوني بشكل أساسي في البترول والصناعات الكيماوية وبناء السفن والصيدلة والمعادن والآلات والأغذية والصناعات الأخرى.
