تفاصيل المنتج:
|
| مادة: | الكربون الصلب | مقاس: | 1/8 '~ 6' |
|---|---|---|---|
| تطبيق: | النفط والغاز وما إلى ذلك | اساسي: | DIN ، ANSI ، GB / T |
| التعبئة: | التعبئة القياسية | ضغط: | ضغط متوسط |
| تسليط الضوء: | الشفاه A105 الكربون الصلب,الشفاه ANSI DIN الكربون الصلب,A105 شفة اللحام المسطحة |
||

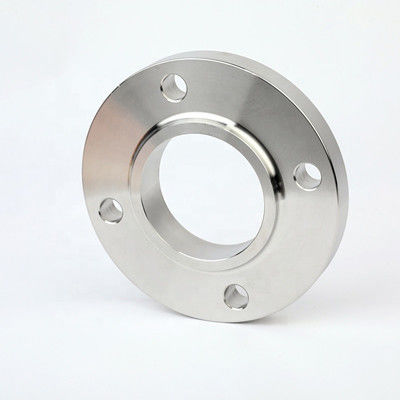

شفة اللحام المسطحة المصنوعة من الصلب الكربوني ليس من السهل تشويهها ، ولها ختم جيد وتستخدم على نطاق واسع.لديها متطلبات صلابة ومرونة مقابلة وانتقال رقيق لحام مسطح معقول.المسافة بين الوصلة الملحومة وسطح المفصل كبيرة ، وسطح المفصل خالي من تشوه درجة حرارة اللحام.
المواصفات: dn15-dn2000
المواد: 304 ، 316 ، 316L ، إلخ
التعبئة: حالة خشبية أو غيرها
الضغط الاسمي: sch10s ، sch20s ، إلخ
ANSI DIN Standard A105 ورقة البيانات الفنية لشفة اللحام المسطحة المصنوعة من الصلب الكربوني على النحو التالي:
| DN | القطر الخارجي أ 1 |
حجم الاتصال | سمك شفة | القطر الداخلي شفة | عرض الأخدود | ||||||
| القطر الخارجي شفة | ك | إل | ن | ذ | |||||||
| أ | ب | أ | ب | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | م 12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 | 27.5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 | 34.5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | م 16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | م 16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | م 16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | م 16 | 22 | 143.5 | 135 | 6 |
شفة اللحام المسطحة المصنوعة من الصلب الكربوني تعتمد هيكل بوق معقد ، وهو مناسب لخطوط الأنابيب ذات التقلبات الكبيرة في الضغط أو درجة الحرارة أو خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي ودرجة الحرارة المنخفضة.يستخدم بشكل عام لتوصيل خطوط الأنابيب والصمامات بـ PN أكبر من 2.5MPa ؛كما أنها تستخدم لخطوط الأنابيب التي تنقل وسائط باهظة الثمن وقابلة للاشتعال والانفجار.
تستخدم شفة اللحام المسطحة المصنوعة من الصلب الكربوني بشكل أساسي في الغلايات وأوعية الضغط ، والبترول ، والصناعات الكيماوية ، وبناء السفن ، والصيدلة ، والمعادن ، والآلات ، والأغذية وغيرها من الصناعات.
