تفاصيل المنتج:
|
| مادة: | الكربون الصلب | اتصال: | اللحام |
|---|---|---|---|
| مقاس: | 3/4 '' ، 1/8 '~ 6' | تطبيق: | ربط الأنابيب |
| اساسي: | DIN ، BSP ، ANSI | ضغط: | PN2.5 ، PN10 |
| تسليط الضوء: | الشفاه CLASS150 الكربون الصلب,الشفاه ASTM A105 الكربون الصلب,DN80 PN16 PL Flange |
||

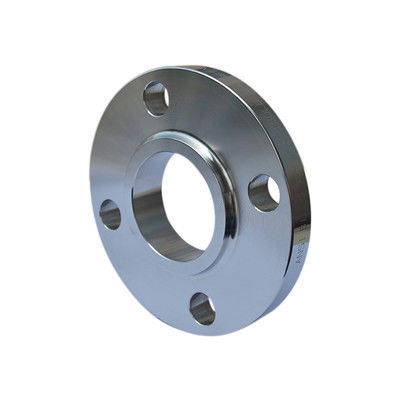

تشير شفة الكربون الصلب PL إلى الموصل الذي تكون مادة جسمه عبارة عن شفة أو طرف نهاية من الصلب الكربوني.تشتمل مواد الفلنجات على فولاذ A105 ، أو Q235B ، و 10 # ، و 20 # ، و A3 فولاذ ، و Q345B ، و 45 فولاذًا ، وما إلى ذلك.
الحجم: 1/2 "-60"
الضغط: 150 # -2500 #
نطاق القطر: dn15-dn1000
مادة المنتج: A105 16Mn 20 #
ميزات المنتج: مقاومة التآكل
ورقة البيانات الفنية لشفة ASTM A105 CLASS150 Q235 DN80 PN16 Carbon Steel PL على النحو التالي:
| DN | القطر الخارجي أ 1 |
حجم الاتصال | سمك شفة | القطر الداخلي شفة | عرض الأخدود | ||||||
| القطر الخارجي شفة | ك | إل | ن | ذ | |||||||
| أ | ب | أ | ب | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | م 12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 | 27.5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 | 34.5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | م 16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | م 16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | م 16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | م 16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | م 20 | 24 | 170.5 | 161 | 6 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | م 20 | 26 | 221.5 | 222 | 8 |
يتم إنتاج فلنجة الكربون الصلب PL وفقًا للحجم ومدى التحمل المطلوب وفقًا للمعايير الوطنية.عادة ، من أجل منع الصدأ ، فإن سطح الحافة سيكون به طبقة مطلية بالكهرباء (زنك أصفر ، زنك أبيض ، إلخ) ، أو مطلية بزيت مانع للصدأ ورشها بطلاء مضاد للصدأ.
يتم استخدام شفة الكربون الصلب PL على نطاق واسع في المشاريع الأساسية مثل الصناعة الكيميائية ، والبناء ، وإمدادات المياه ، والصرف الصحي ، والبترول ، والصناعات الخفيفة والخفيفة ، والتبريد ، والصرف الصحي ، والسباكة ، والحماية من الحرائق ، والطاقة الكهربائية ، والفضاء ، وبناء السفن ، وما إلى ذلك.
