تفاصيل المنتج:
|
| مادة: | ستانلس ستيل | اتصال: | اللحام |
|---|---|---|---|
| مقاس: | 1/8 '~ 6' | تطبيق: | ربط الأنابيب والغاز وهلم جرا |
| اساسي: | DIN ، ANSI ، GB / T | التعبئة: | التعبئة القياسية |
| تسليط الضوء: | الشفاه ASTM A182 الفولاذ المقاوم للصدأ,304 الشفاه الفولاذ المقاوم للصدأ,ASTM A182 PL Flange |
||

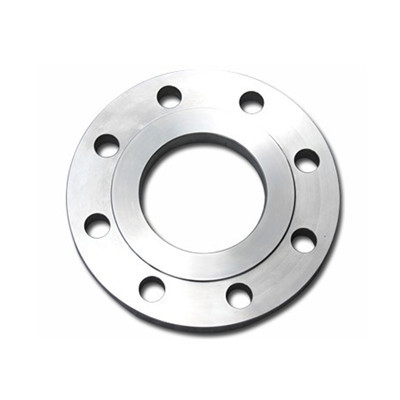

تتميز PL Flange من الفولاذ المقاوم للصدأ بمزايا الحصول على المواد المريحة ، والتصنيع البسيط ، والتكلفة المنخفضة والتطبيق الواسع ؛ومع ذلك ، فإن الصلابة ضعيفة ، لذلك لا يجوز استخدامها في نظام أنابيب العملية الكيميائية بمتطلبات العرض والطلب ، والقابلية للاشتعال ، والانفجار ، ودرجة الفراغ العالية والمناسبات ذات المخاطر العالية والشديدة.نوع سطح الختم له سطح مستو ومحدب.
الحجم: 1/2 "-60"
الضغط: 150 # -2500 #
دياماتر: PN16-PN100
المعيار: ANSI ، DIN ، GB ، ASME
ASTM A182304 تجهيزات الأنابيب المعدنية ورقة البيانات الفنية شفة PL الفولاذ المقاوم للصدأ على النحو التالي:
| DN | قطر الدائرة | حجم الاتصال | سمك شفة | القطر الداخلي | الوزن النظري | ||||||
| أ | ب | د | ك | إل | م | ذ | ج | أ | ب | كلغ | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | م 16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | م 16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | م 16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | م 16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | م 20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | م 20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | م 20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | م 20 | 28 | 327.5 | 328 | 14.6 |
ستانلس ستيلPL Flange هي الأكثر شيوعًا ، مع ضغط pn2.5 و pn6 و PN10 و PN16 و PN25.شكل اللحام هو إدخال الأنبوب في شفة اللحام.تشمل مواد شفة اللحام المسطحة 304،316،316l.
ستانلس ستيلتستخدم PL Flange على نطاق واسع في المشاريع الأساسية مثل الصناعة الكيميائية ، والبناء ، وإمدادات المياه ، والصرف الصحي ، والبترول ، والصناعات الخفيفة والخفيفة ، والتبريد ، والصرف الصحي ، والسباكة ، وما إلى ذلك.
