تفاصيل المنتج:
|
| مادة: | الكربون الصلب | مقاس: | 1/2 "- 72 '، 1/2" -4 8 " |
|---|---|---|---|
| اساسي: | DIN ، ANSI ، ASME ، GB | إستعمال: | ربط خطوط الأنابيب |
| سماكة: | 2 مم -50 مم | التعبئة: | حالة خشبية أو البليت |
| تسليط الضوء: | فلنجة ملولبة من الصلب الكربوني B16.5,فلنجة ملولبة من الصلب الكربوني SCH40,شفة ملولبة من الصلب الكربوني SCH80 |
||

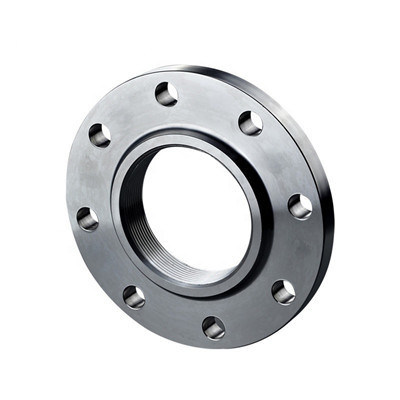

تتميز الحافة الملولبة المصنوعة من الصلب الكربوني بصلابة عالية وهي مناسبة للمناسبات ذات الضغط العالي ودرجة الحرارة.هناك العديد من أنواع سطح ختم الحافة: سطح إحكام مستوي ، وهو مناسب للمناسبات ذات الضغط المنخفض والوسط غير السام ؛سطح ختم محدب مقعر ، مناسب للمناسبات ذات الضغط العالي قليلاً.
الحجم: 1/2 "- 24"
المعيار: ANSI ، DIN ، GB ، ASME
فئة الضغط: من 150 رطل إلى 3000 رطل
المواد: ASTM A182 F304،316L
ASME / BS B16.5 SCH40 SCH80 ASTM A105 ورقة البيانات الفنية لحافة الأنبوبة الملولبة المصنوعة من الصلب الكربوني على النحو التالي:
| DN | قطر الدائرة | حجم الاتصال | سمك شفة | القطر الداخلي | الوزن النظري | ||||||
| أ | ب | د | ك | إل | م | ذ | ج | أ | ب | كلغ | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | م 16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | م 16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | م 16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | م 16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | م 20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | م 20 | 24 | 221.5 | 222 | 9.24 |
تستخدم الفلنجات الملولبة المصنوعة من الصلب الكربوني في أزواج.يتم استخدامها بشكل شائع في خطوط الأنابيب ذات الضغط المنخفض.تستخدم الفلنجات الملحومة للضغوط التي تزيد عن 4 كجم.يجب إضافة حشية مانعة للتسرب بين الشفتين ثم تثبيتها بمسامير.يختلف سمك الفلنجات ذات الضغوط المختلفة ، كما أن البراغي التي يستخدمونها مختلفة أيضًا.
تتميز الحافة الملولبة المصنوعة من الصلب الكربوني بأداء شامل جيد ، لذا فهي مناسبة للهندسة الأساسية مثل الصناعة الكيميائية ، والبناء ، والصرف ، والبترول ، والصناعات الخفيفة والخفيفة ، والتبريد ، والسباكة ، والطاقة الكهربائية وما إلى ذلك.
