تفاصيل المنتج:
|
| مادة: | SS304 SS316L | اساسي: | DIN ، ANSI ، ASTM ، GB |
|---|---|---|---|
| مقاس: | حجم مخصص | تطبيق: | البناء ، ربط الأنابيب |
| التعبئة: | حقيبة خشبية | التقنيات: | بعقب اللحام |
| تسليط الضوء: | حواف فولاذية مقاومة للصدأ فئة 600,حواف فولاذية مقاومة للصدأ ASME B16.5,شفة متكاملة ASME B16.5 |
||

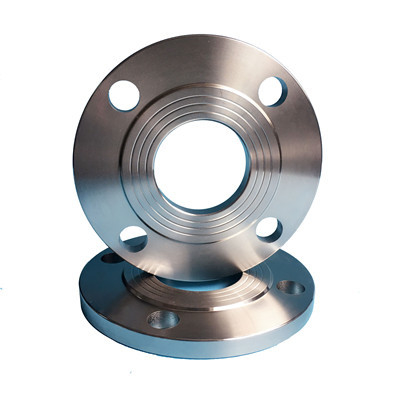

تنتمي شفة الفولاذ المقاوم للصدأ المتكاملة إلى نوع من شفة الأنبوب الفولاذي الملحوم بعقب.في المعايير المحلية المختلفة ، إذا تم استخدامها لتمثيل شفة متكاملة.يستخدم في الغالب في خطوط الأنابيب ذات الضغط العالي.عملية الإنتاج هي الصب بشكل عام.نهاية الأنبوب للحافة المتكاملة تكون أكثر سمكًا من تلك الخاصة بشفة اللحام التناكبي ، والقطر الداخلي للحافة المتكاملة هو نفس القطر الاسمي باستثناء PN1.6MPa و dn450.
الحجم: 1/2 "إلى 48"
فئة الضغط: 150-2500LBS
المعيار: ANSI ، DIN ، GB ، ASME
درجة المواد: 304 / 304L / 316 / 316L
ASME b16.5 316L 6 inch class600 ورقة البيانات الفنية لشفة متكاملة من الفولاذ المقاوم للصدأ على النحو التالي:
| القطر الاسمي | الحجم (مم) | ||||
| قطر د | D1 | قطر ثقب الترباس | د 2 | F | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
| 100 | 220 | 180 | 24 | 156 | 3 |
ستانلس ستيل أساسييتم رفع شفة السطح بشكل عام (RF).إذا تم استخدامه في ظروف قابلة للاشتعال ، ومتفجرة ، وشديدة الخطورة ، فيمكن تحديد السطح المحكم للسطح المقعر المحدب (MFM) وسطح أخدود لسان (TG) بخلاف سطح RF.
