تفاصيل المنتج:
|
| مادة: | الكربون الصلب | مقاس: | 1/2 "-4 8" ، 1/2 "~ 6" |
|---|---|---|---|
| اساسي: | DIN ، JIS ، ANSI ، ASME ، GB | إستعمال: | ربط خطوط الأنابيب |
| سماكة: | الأمراض المنقولة جنسياً ، SCH80 | التعبئة: | حقيبة خشبية |
| تسليط الضوء: | ASME B16.47 الكربون الصلب شفة أعمى,API605 الكربون الصلب شفة أعمى,SER.B الكربون الصلب أعمى شفة |
||

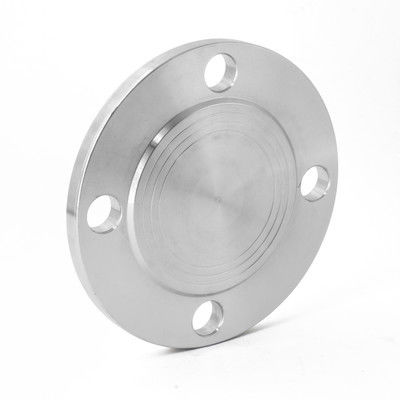

شفة الفولاذ الكربوني العمياء عبارة عن شفة بدون ثقب في المنتصف ، والتي تستخدم لإغلاق سدادة الأنبوب.الوظيفة هي نفس وظيفة الرأس الملحوم وغطاء الأنبوب الملولب ، باستثناء أنه يمكن إزالة الحافة العمياء وغطاء الأنبوب الملولب في أي وقت ، بينما لا يمكن إزالة الرأس الملحوم.
شفة من الصلب الكربوني سهلة الاستخدام ويمكن أن تتحمل الضغط الكبير.شفة عمياء الكربون الصلب تستخدم على نطاق واسع في خطوط الأنابيب الصناعية.في الأسرة ، إذا كان قطر الأنبوب صغيرًا ومنخفض الضغط ، فلن يتم استخدام الحافة العمياء بشكل شائع ، ولكن يتم استخدام غطاء الأنبوب الملولب.
القطر: DN15-DN600
الضغط الاسمي: PN10-PN16
مادة المنتج: 20 #، 16Mn، 304316
ASME B16.47 SER.B API605 CLASS150 ورقة البيانات الفنية لشفة الفولاذ الكربوني ذات الحافة المخفية على النحو التالي:
| بوصة | القطر الاسمي | 16 كجم = لتر.6 ميجا باسكال | ||||
| القطر الخارجي | مسافة ثقب الترباس | قطر الترباس | رقم ثقب الترباس | سمك شفة | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 26 |
| 8 | DN250 | 405 | 355 | 26 | 12 | 29 |
تستخدم شفة الفولاذ الكربوني العمياء بشكل أساسي في الغلايات وأوعية الضغط ، والبترول ، والصناعات الكيماوية ، وبناء السفن ، والصيدلة ، والمعادن ، والآلات ، والأغذية وغيرها من الصناعات.
