تفاصيل المنتج:
|
| مادة: | الكربون الصلب | مقاس: | 1/2 "-200" (DN15-DN5000) |
|---|---|---|---|
| اساسي: | DIN ، JIS ، ANSI ، ASME | إستعمال: | النفط والغاز والمياه الصناعية |
| سماكة: | 2 مم -50 مم | التعبئة: | حالة خشبية أو البليت |
| تسليط الضوء: | 3000LBS Socket Flange Flange,ASME B16.11 Socket Welding Flange,3000LBS Socket Weldring Flanges |
||

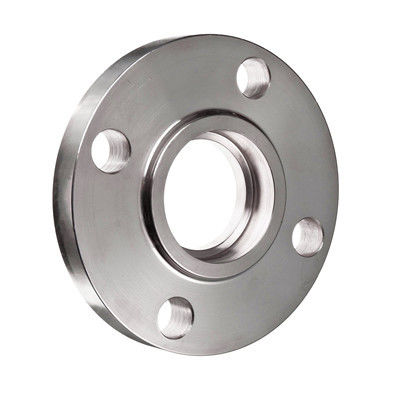

شفة اللحام بمقبس من الصلب الكربوني لها قسم من الرقبة العالية من نقطة اللحام بين الحافة والأنبوب إلى لوحة الحافة.ينتقل سمك جدار هذا الجزء من العنق المرتفع تدريجياً إلى سماكة جدار الأنبوب على طول اتجاه الارتفاع ، مما يحسن من انقطاع الضغط وبالتالي يزيد من قوة الحافة.
تستخدم شفة اللحام بمقبس الكربون الصلب بشكل أساسي في المناسبات القاسية ، مثل المناسبات التي تتعرض فيها الحافة لضغط عالٍ بسبب التمدد الحراري لخط الأنابيب أو الحمل الزائد.إنها مناسبة لخطوط الأنابيب ذات التقلبات الكبيرة في الضغط ودرجة الحرارة وخطوط الأنابيب ذات درجات الحرارة العالية والضغط العالي ودرجة الحرارة المنخفضة تحت الصفر.
الحجم: DN15 (1/2 بوصة) إلى DN5000 (200 بوصة)
المعيار: ASMEB16.5 ، DIN ، EN ، GB
فئة: 150 رطل 300 رطل 600 رطل 900 رطل 1500 رطل
3000LBS الكربون الصلب ASME B16.11 ورقة البيانات التقنية شفة لحام مأخذ الكربون الصلب على النحو التالي:
| بوصة | القطر الاسمي | 16 كجم = لتر.6 ميجا باسكال | ||||
| القطر الخارجي | مسافة ثقب الترباس | قطر الترباس | رقم ثقب الترباس | سمك شفة | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
شفة اللحام بمقبس الكربون الصلب هي نوع من وصلات الأنابيب مع وصلة شفة.الحشيات مبطنة بين الفلنجات ومثبتة ومختومة بعدة براغي.يتم استخدامها بشكل شائع لتوصيل الأنابيب الفولاذية وأنابيب الحديد الزهر والأنابيب البلاستيكية وأقسام الأنابيب الأخرى التي يجب إزالتها بشكل متكرر والأنابيب ذات القطر الكبير.
شفة لحام المقبس الكربوني تستخدم بشكل أساسي في البناء والصناعات الخفيفة والصناعات الخفيفة والسباكة والطاقة الكهربائية ومناسبات أخرى.
