تفاصيل المنتج:
|
| مواد: | SS304 SS316L | اساسي: | DIN ، ANSI ، ASTM ، GB |
|---|---|---|---|
| بحجم: | حجم مخصص | تطبيق: | البناء وربط الأنابيب |
| التعبئة: | كرتون / صندوق خشبي / صندوق خشب بولي | سطح - المظهر الخارجي: | أسود / مجلفن / ملمع |
| تسليط الضوء: | فلنجات من الفولاذ المقاوم للصدأ A105,فلنجات من الفولاذ المقاوم للصدأ ASME B16.5,حافة عنق طويلة لحام ASME B16.5 |
||

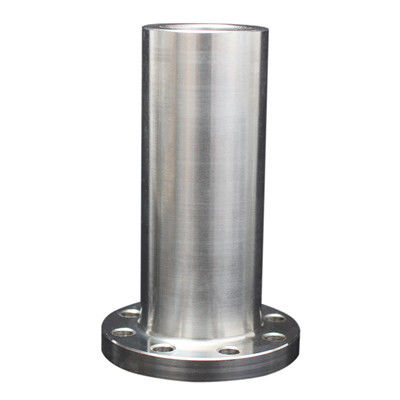

شفة عنق اللحام الطويلة لها ارتفاع عنق مرتفع ، مما يحسن من صلابة وقدرة تحمل الحافة.
شفة عنق اللحام الطويلة ، بالمقارنة مع شفة اللحام التناكبي ، فإن عبء عمل اللحام كبير ، واستهلاك قضيب اللحام مرتفع ، ولا يمكنه تحمل درجات الحرارة العالية والضغط العالي ، والانحناء المتكرر وتقلب درجات الحرارة.ومع ذلك ، فإن التثبيت في الموقع أكثر ملاءمة ، ويمكن حذف عملية تربيت اللحام والعجن.
قطر الدائرة: DN15 - DN
المواد: SS304 ، SS316
الضغط: Class150-2500
المعايير: ASTM / ANSI ، ISO ، DIN
ASME B16.5 A105 حواف الفولاذ المقاوم للصدأ ورقة البيانات الفنية شفة العنق اللحام الطويل على النحو التالي:
| الاسمي حجم الأنابيب | القطر الخارجي | OD للوجه المرتفع | قطر المحور في شطبة | قطر التجويف | سمك شفة دقيقة. | الطول من خلال المحور |
| د | جي | ه | ب | ر | إل | |
| 1/2 | 89 | 35.1 | 30.2 | 12.7 | 11.2 | 228.6 |
| 3/4 | 99 | 42.9 | 38.1 | 19.1 | 12.7 | 228.6 |
| 1 | 108 | 50.8 | 50.8 | 25 | 11.2 | 228.6 |
| 11/4 | 117 | 63.5 | 60.5 | 31.8 | 15.7 | 228.6 |
| 11/2 | 127 | 73.2 | 66.5 | 38.1 | 17.5 | 228.6 |
| 2 | 152 | 91.9 | 82.6 | 50.8 | 19.1 | 228.6 |
| 21/2 | 178 | 104.6 | 95.3 | 63.5 | 22.4 | 228.6 |
| 3 | 191 | 127.0 | 108.0 | 76 | 23.9 | 228.6 |
| 31/2 | 216 | 139.7 | 124.0 | 88.9 | 23.9 | 228.6 |
| 4 | 229 | 157 | 139.7 | 101.6 | 23.9 | 304.8 |
| 5 | 254 | 185.7 | 165.1 | 127.0 | 23.9 | 304.8 |
| 6 | 279 | 215.9 | 196.9 | 152 | 25.4 | 304.8 |
| 8 | 343 | 269.7 | 247.7 | 203.2 | 28.4 | 304.8 |
| 10 | 406 | 323.9 | 304.8 | 254.0 | 30.2 | 304.8 |
وضع الاتصال: شفة الجوز ، اتصال الترباس
معيار التصنيع: Hg / t20615-2009 ، ASME B 16.5
تكنولوجيا الإنتاج: تزوير احترافي شامل ، تزوير التصنيع ، إلخ
وضع المعالجة: مخرطة CNC عالية الدقة ، تشطيب مخرطة عادية ، إلخ
شفة عنق اللحام الطويلة تستخدم على نطاق واسع في البترول ، الصناعة الكيميائية ، الطاقة المائية ، الأدوية ، المعادن ، الألياف الكيماوية ، التبريد وغيرها من الصناعات.
