تفاصيل المنتج:
|
| مواد: | ستانلس ستيل | اتصال: | اللحام |
|---|---|---|---|
| بحجم: | 1/8 '~ 6' | تطبيق: | ربط الأنابيب |
| اساسي: | DIN ، ANSI | التعبئة: | التعبئة القياسية |
| تسليط الضوء: | فلنجات SS201 من الفولاذ المقاوم للصدأ,حواف 304 من الفولاذ المقاوم للصدأ,شفة لحام مسطحة للرقبة 316L |
||

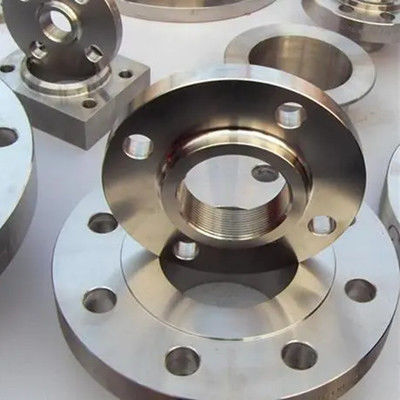

شفة اللحام المسطحة للرقبة هي شفة تمد الأنابيب الفولاذية ووصلات الأنابيب إلى الحافة وتتصل بالمعدات أو خط الأنابيب من خلال لحام شرائح.تنتمي الحافة أيضًا إلى فلنجة اللحام المسطحة ، لأنها ذات عنق قصير ، مما يحسن من قوة الحافة ويحسن قوة تحمل الحافة.لذلك ، يمكن استخدامه لأنابيب الضغط العالي.
قطر الدائرة: DN15 - DN400
المواد: SS304 ، SS316
ضغط: 0.6 - 4.0 ميجا باسكال
المعايير: ASTM / ANSI ، ISO ، DIN
304316L SS201 الفولاذ المقاوم للصدأ الشفاه الرقبة شقة لحام شفة ورقة البيانات التقنية على النحو التالي:
| تخصيص | ØD | د 1 | د 2 | تي | ح | إل | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-قطر 14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-قطر 14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-قطر 14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16 قطر 22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
شفة اللحام المسطحة للرقبة ، ودرزة اللحام بين الأنبوب والشفة عبارة عن لحام مقطعي ، ويتم تشكيل المواد من صفيحة فولاذية عادية بسمك مؤهل ، بينما يتم تشكيل حافة اللحام بعقب العنق في الغالب من أجزاء فولاذية مطروقة ؛لذلك ، لا يمكن استبدال شفة اللحام المسطحة بشفة اللحام بالرقبة والعقبة بالرقبة بشكل عرضي.
تستخدم شفة اللحام المسطحة على نطاق واسع في المشاريع الأساسية مثل الصناعة الكيميائية ، والبناء ، وإمدادات المياه ، والصرف الصحي ، والبترول ، والصناعات الخفيفة والخفيفة ، والتبريد ، والصرف الصحي ، والسباكة ، والحماية من الحرائق ، والطاقة الكهربائية ، والفضاء ، وبناء السفن ، وما إلى ذلك.
