تفاصيل المنتج:
|
| مواد: | ستانلس ستيل | اتصال: | اللحام |
|---|---|---|---|
| بحجم: | 1/2 "-48" (DN15-DN1200) | اساسي: | DIN ، JIS ، ANSI ، ASME ، GB |
| الاستخدام: | ربط خطوط الأنابيب | التعبئة: | حالة خشبية أو منصة نقالة |
| تسليط الضوء: | الشفاه B16.5 الفولاذ المقاوم للصدأ مزورة,الشفاه مزورة الفولاذ المقاوم للصدأ ASTM,ASTM B16.5 الرقبة شفة لحام بعقب |
||

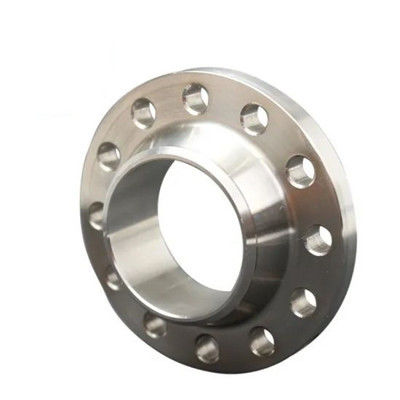

شفة اللحام بعقب الرقبة هي نوع من وصلات الأنابيب ، والتي تشير إلى الحافة ذات الرقبة والأنابيب الدائرية الانتقالية والأعقاب الملحومة بالأنبوب.ليس من السهل تشويه الحافة ، ولها إحكام جيد وتستخدم على نطاق واسع.لديها متطلبات صلابة ومرونة مقابلة وانتقال رقيق لحام بعقب معقول.المسافة بين الوصلة الملحومة وسطح المفصل كبيرة ، وسطح المفصل خالي من تشوه درجة حرارة اللحام.
شفة اللحام بعقب الرقبة تتبنى هيكل بوق معقد ، وهو مناسب لخطوط الأنابيب ذات التقلبات الكبيرة في الضغط أو درجة الحرارة أو خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي ودرجة الحرارة المنخفضة.يستخدم بشكل عام لتوصيل خطوط الأنابيب والصمامات بـ PN أكبر من 2.5MPa ؛كما أنها تستخدم لخطوط الأنابيب التي تنقل وسائط باهظة الثمن وقابلة للاشتعال والانفجار.
قطر الدائرة: DN15 - DN300
المواد: SS304 ، SS316
الضغط: 2.5ميجا باسكال - 10 ميجا باسكال
المعايير: ASTM / ANSI ، ISO ، DIN
ASTM B16.5 حواف الفولاذ المقاوم للصدأ ورقة البيانات الفنية لحام بعقب اللحام شفة على النحو التالي:
| DN | القطر الخارجي للأنبوب A1 | حجم الاتصال | سمك شفة | معرف شفة B1 | الوزن النظري | ||||||
| أ | ب | د | ك | إل | م | ذ | ج | أ | ب | كلغ | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | م 12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | م 12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | م 12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | م 16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | م 16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | م 16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | م 16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | م 16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | م 16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | م 16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | م 20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | م 20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | م 20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | م 20 | 28 | 327.5 | 328 | 14.6 |
شفة اللحام بعقب الرقبة هي شفة متكاملة.نظرًا للهيكل الانتقالي ووصلة اللحام التناكبي للرقبة المخروطية ، يتم تعزيز قوة وصلابة الحافة ، ويكون الضيق أفضل من شفة اللحام المسطحة.
تستخدم شفة اللحام بعقب العنق على نطاق واسع في البترول ، والصناعات الكيماوية ، والمعادن ، والطاقة الكهربائية ، وبناء السفن ، والغاز الطبيعي ، وخطوط الأنابيب وغيرها من الصناعات.
