تفاصيل المنتج:
|
| مواد: | ستانلس ستيل | اتصال: | اللحام |
|---|---|---|---|
| بحجم: | 1/8 '~ 6' | الاستخدام: | ربط خطوط الأنابيب |
| الضغط: | ضغط متوسط | التعبئة: | التعبئة القياسية |
| تسليط الضوء: | SS304 6 'فلنجات من الفولاذ المقاوم للصدأ,316L 1/8' فلنجات من الفولاذ المقاوم للصدأ,316L 1/8 'Lap Joint Flange |
||

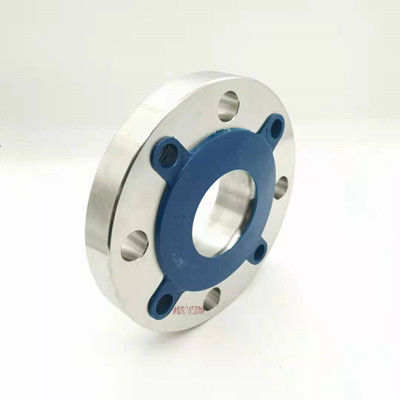

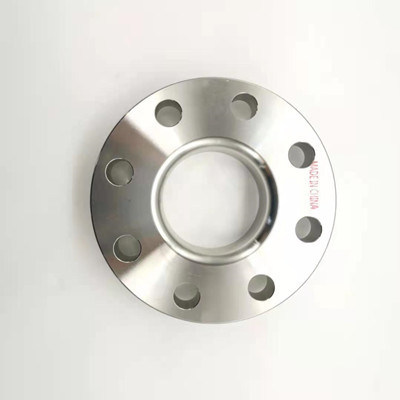

Lap Joint flange عبارة عن قطعة شفة متحركة ، والتي تتوافق بشكل عام مع ملحقات إمدادات المياه والصرف.عندما تغادر الشركة المصنعة المصنع ، توجد شفة على طرفي وصلة التمدد ، وهي متصلة مباشرة بخط الأنابيب والمعدات في المشروع بمسامير.
شفة Lap Joint هي لحفظ المواد.هيكلها مقسم إلى قسمين.يتم توصيل أحد طرفي الأنبوب بالأنبوب ويتم تصنيع الطرف الآخر في حلقة لحام بعقب.صفيحة الحافة مصنوعة من مواد منخفضة الدرجة ، بينما جزء الأنبوب مصنوع من نفس المواد مثل الأنبوب ، وذلك لتوفير المواد.
قطر الدائرة: DN10 - DN600
المواد: 304 ، 304 لتر ، 316 ، 316 لتر
الضغط: 0.63 ميجا باسكال - 2.5 ميجا باسكال
المعايير: ASTM / ANSI ، ISO ، DIN
SS304316L الفولاذ المقاوم للصدأ الشفاه ورقة البيانات الفنية شفة مشتركة على النحو التالي:
| تخصيص | ØD | د 1 | د 2 | تي | ح | إل | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 3 | 11.5 | 65 | 4-قطر 14 |
| DN20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-قطر 14 |
| DN25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-قطر 14 |
| DN32 | 140 | 47 | 68 | 3 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16 قطر 22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
شفة اللفة المشتركة توفر التكلفة.عندما تكون مادة الأنبوب خاصة ومكلفة ، تكون تكلفة لحام شفة Lap Joint أقل من تكلفة شفة اللحام من نفس المادة.
مناسب للبناء.على سبيل المثال ، ليس من السهل محاذاة فتحات مسامير الحافة المقابلة أثناء التوصيل ، أو منع ثقوب مسامير الحافة من التغيير في المستقبل.
أ.حزمة كيس فقاعة بلاستيكية ب حزمة كيس منسوج ج البليت د.حسب الطلب.
تستخدم شفة اللفة المشتركة على نطاق واسع في المواد الكيميائية ، والبناء ، وإمدادات المياه ، والصرف الصحي ، والبترول ، والصرف الصحي ، والسباكة ، والحماية من الحرائق ، والطاقة الكهربائية ، وغيرها من المشاريع.
