تفاصيل المنتج:
|
| اسم المنتج: | كوع الضغط العالي | مواد: | الفولاذ المقاوم للصدأ ، الفولاذ الكربوني |
|---|---|---|---|
| شكل: | مساو | اتصال: | اللحام |
| التقنيات: | BUTT WELD | اساسي: | DIN ، ANSI ، ASTM ، JIS ، GB |
| بحجم: | حجم مخصص | تطبيق: | الكيميائية والبناء |
| التعبئة: | حالة خشبية ، أكياس | اللون: | فضة |
| تسليط الضوء: | تجهيزات اللحام بمقبس الفولاذ المقاوم للصدأ SS,تركيبات اللحام بمقبس الفولاذ المقاوم للصدأ DIN,كوع الضغط العالي SS |
||

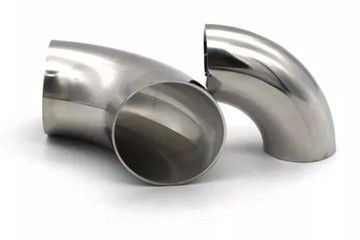

كوع الضغط العالي هو نوع من تجهيزات الأنابيب المستخدمة في تحويل خط أنابيب الضغط العالي.في جميع وصلات الأنابيب المستخدمة في نظام أنابيب الضغط العالي ، تبلغ النسبة حوالي 80٪سمك جدار الكوع العام ذو الضغط العالي يكون أكثر سمكًا من سمك الكوع العام ، وقد تكون مقاومة الضغط العالي للمادة أعلى من تلك الموجودة في الكوع العام.تختلف متطلبات الكوع عالي الضغط في تركيب خطوط الأنابيب عالية الضغط تمامًا عن تلك الموجودة في تركيب خطوط الأنابيب ذات الضغط المتوسط والمنخفض ، مع متطلبات أعلى وقواعد أكثر صرامة.
تركيبات لحام مقبس SS كوع ضغط عالي ورقة البيانات الفنية على النحو التالي:
| الاسمي حجم الأنابيب | مركز للنهاية | من المركز إلى المركز | نهاية لنهاية | |||||
| HF | ص | ك | ||||||
| DN | NPS | LR | LR | ريال سعودى | LR | ريال سعودى | LR | ريال سعودى |
| 15 | 1/2 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 3/4 | 19 | 38 | - | 76 | - | 51 | - |
| 25 | 1 | 22 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 1 1/4 | 25 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | 1 1/2 | 29 | 57 | 38 | 114 | 76 | 83 | 62 |
| 50 | 2 | 35 | 76 | 51 | 152 | 102 | 106 | 81 |
| 65 | 2 1/2 | 44 | 96 | 64 | 190 | 127 | 132 | 100 |
| 80 | 3 | 51 | 114 | 76 | 229 | 152 | 159 | 121 |
| 90 | 3 1/2 | 57 | 123 | 89 | 267 | 178 | 1 ب 4 | 140 |
| 100 | 4 | 64 | 152 | 102 | 305 | 203 | 210 | 159 |
| 125 | 5 | 79 | 190 | 127 | 381 | 254 | 262 | 19؟ |
| 150 | 6 | 96 | 229 | 152 | 457 | 305 | 313 | 237 |
| 200 | 8 | 127 | 3 ج 6 | 203 | 610 | 406 | 414 | 313 |
| 250 | 10 | 159 | 381 | 254 | 762 | 508 | 518 | 391 |
| 300 | 12 | 190 | 457 | 306 | 914 | 610 | 619 | 497 |
تخصيص:
| DN | القطر الخارجي | مركز لإنهاء الأبعاد | |
| مسلسل | سلسلة ب | نصف قطر طويل | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
المعيار: DIN ، ANSI ، ASTM ، JIS ، GB
الحجم: حجم مخصص
التطبيق: الكيميائية والبناء
التعبئة: حقيبة خشبية ، أكياس
كوع الضغط العالي هو عملية يتم فيها اختيار أداة دفع الكوع الخاصة والمغزل وجهاز التسخين في عملية التشكيل لجعل الفراغ الموجود على القالب يتحرك للأمام تحت دفع الدافع ، ويتم تسخينه وتمديده وتعرجه في الحركة.تتمثل خاصية التشوه في كوع الضغط العالي في تأكيد قطر الأنبوب الفارغ وفقًا للقانون بأن حجم المادة المعدنية يظل دون تغيير قبل وبعد تشوه البلاستيك.قطر الأنبوب الفارغ المحدد أصغر من قطر الكوع.يتم التحكم في عملية تشوه الفراغ بواسطة مغزل لجعل تدفق المعدن المضغوط في القوس الداخلي والتعويض عن الأجزاء الأخرى الضعيفة بسبب تمدد القطر ، ثم يتم الحصول على الكوع بسمك جدار موحد.
أ.حزمة كيس فقاعة بلاستيكية ب حزمة كيس منسوج ج البليت د.حسب الطلب.
يتمتع مصنع الصلب المسطح لدينا بقدرة عالية على الإنتاج ، ووقت التسليم هو 30 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، فيمكننا ترتيب موعد الشحن الخاص بك والوفاء به.
