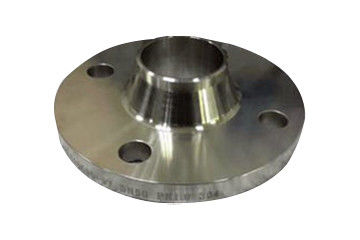

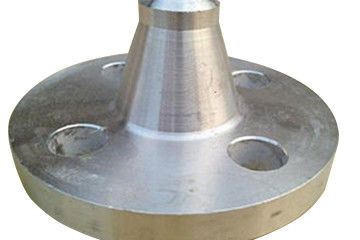

المعالجة الحرارية الكربون الصلب شقة الوجه شفة لحام العنق

وصف

شفة اللحام بعقب مع الرقبة هي نوع من تركيب الأنابيب ، وهو نوع من الحافة مع الرقبة وانتقال الأنابيب المستديرة ووصلة اللحام بعقب مع الأنابيب.

شفة لحام بعقب ليس من السهل أن تشوه ، مختومة بشكل جيد ، تستخدم على نطاق واسع ، مع متطلبات جامدة ومرنة مقابلة وانتقال رقيق لحام بعقب معقول.المسافة بين وصلة اللحام وسطح المفصل كبيرة ، وسطح المفصل خالٍ من تشوه درجة حرارة اللحام.

شفة لحام بعقب العنق تنتمي إلى شفة متكاملة. بسبب الهيكل الانتقالي ووصلة اللحام التناكبي للرقبة المستدقة ، يتم تعزيز قوة وصلابة الحافة ، وأداء الختم أفضل من أداء شفة اللحام المسطح.العيب هو أنه يحتاج إلى التصنيع عن طريق التزوير ، ويستهلك الكثير من المواد ويكلف الكثير من التصنيع.

صفة مميزة

1. إنها مناسبة للضغط العالي ، الحرارة العالية أو متطلبات الختم العالية.

2. شفة لحام بعقب مصنوعة بشكل عام من عملية تزوير أو تزوير.

3. عند استخدام الصفيحة الفولاذية أو الصلب المقطع في التصنيع ، يجب تلبية المتطلبات التالية:

(1) يجب أن تخضع شفة اللحام بعقب للكشف عن الخلل بالموجات فوق الصوتية دون عيوب التصفيح ؛

(2) يتم قطعها إلى شرائح على طول اتجاه لف الصلب ، ويتم ثنيها ولحمها بعقب في حلقة ، ويشكل سطح الفولاذ سطحًا أسطوانيًا للحلقة.لا يجب تشكيل الصفيحة الفولاذية مباشرة في شفة لحام بعقب العنق ؛

(3) يجب أن يكون لحام بعقب الحلقة لحامًا كامل الاختراق ؛

(4) يخضع اللحام بعقب الحلقة للمعالجة الحرارية بعد اللحام ، ويخضع لأشعة 100٪ أو للكشف عن الخلل بالموجات فوق الصوتية ، ويجب أن يستوفي الكشف بالأشعة المعايير ، ويجب أن يستوفي الكشف بالموجات فوق الصوتية المتطلبات الوطنية.

تطبيق

1 ، شفة لحام بعقب ليس من السهل أن تشوه ، مختومة بشكل جيد وتستخدم على نطاق واسع.

2 ، لديها متطلبات جامدة ومرنة المقابلة والانتقال معقول ترقق اللحام.

3 ، المسافة بين تقاطع اللحام وسطح المفصل كبيرة ، وسطح المفصل خالٍ من تشوه درجة حرارة اللحام.

4 ، وهي تعتمد على هيكل شكل قرن معقد نسبيًا ، وهو مناسب لخطوط الأنابيب ذات الضغط الكبير أو تقلبات درجة الحرارة أو خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي ودرجة الحرارة المنخفضة.

5 ، يستخدم بشكل عام لخطوط الأنابيب مع PN أكبر من 2.5MPa خط أنابيب ووصلة الصمام ؛كما تستخدم لنقل الأنابيب وسائل الإعلام مكلفة ، وقابلة للاشتعال والانفجار.

ورقة البيانات التقنية

المعالجة الحرارية ورقة الكربون الصلب شقة الوجه اللحام ورقة شفة العنق

الفروق بين شفة اللحام التناكبي وشفة اللحام المسطحة

1. أشكال اللحام المختلفة: اللحام المسطح لا يمكن تصويره بالأشعة ، بينما اللحام بعقب يمكن.

2. شكل اللحام بين الأنبوب مع شفة اللحام المسطحة للرقبة والشفة هو اللحام فيليه ، في حين أن شكل اللحام بين الحافة مع اللحام المسطح للعنق والأنبوب هو اللحام المحيطي.

3. شكل اللحام المسطح هو لحام فيليه ، وشكل اللحام التناكبي هو لحام محيط بعقب.

4. مواد مختلفة: يتم تصنيع مادة شفة اللحام بالرقبة من لوحة فولاذية عادية بسماكة تلبي المتطلبات ، في حين أن مادة شفة اللحام بالرقبة يتم تشكيلها في الغالب من أجزاء فولاذية مطروقة.

تخصيص

1. الضغط الاسمي مختلف: الضغط الاسمي لحافة اللحام المسطحة مع الرقبة هو 0.6-4.0mpa ، بينما الضغط الاسمي لحافة اللحام المسطحة مع الرقبة هو 1-25mpa.

2. من الواضح أن مستوى الضغط المطبق لشفة اللحام المسطحة مع الرقبة أقل.

3. طرق التوصيل المختلفة: أكبر فرق بين شفة اللحام المسطحة للرقبة وشفة اللحام بعقب العنق في الهيكل يكمن في طريقة الاتصال بين الفوهة وشفة.

4. بشكل عام ، شفة اللحام المسطحة للرقبة هي وصلة فيليه بين الفوهة و الحافة ، بينما شفة لحام بعقب العنق هي مفصل بعقب بين الحافة والفوهة.

صفقة

أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب

موعد التسليم

لدينا مصنع معالجة الكربون الصلب المسطح ذو الوجه الحاد ذو شفة العنق ذو قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
