تفاصيل المنتج:
|
| اسم المنتج:: | تجهيزات أنابيب سبائك | بحجم:: | الحجم الكامل |
|---|---|---|---|
| تصنيف:: | المفاصل ، الأكواع ، المحملات ، إلخ | تقنية:: | دفع ، ضغط ، تزوير ، صب ، إلخ |
| تطبيق: | ربط الأنابيب والغاز والنفط | التعبئة: | حقيبة خشبية |
| تسليط الضوء: | ASTM a234 ثني مواسير السبائك,ASTM a234 تركيبات سبائك الصلب |
||

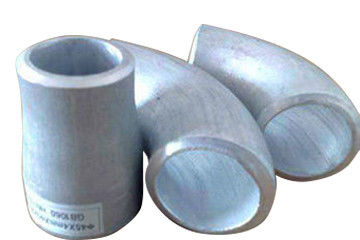

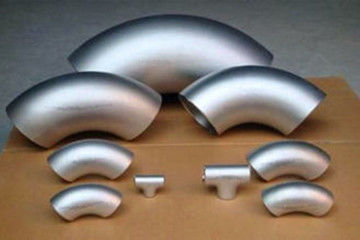

سبائك الكوع هو مصطلح عام لمجموعة متنوعة من الأكواع.يتم استخدامه لتوصيل الأنبوبين بنفس القطر الاسمي لجعل الأنبوب يدور عند 90 درجة أو زوايا أخرى.مواد سبائك الكوع متنوعة وتستخدم على نطاق واسع.
إن كوع سبائك البرونز المشترك شائع في أنابيب المياه العامة ، ولكن مع تحسين مستوى المعيشة ، تستخدم العديد من أنابيب المياه كوعًا من الفولاذ المقاوم للصدأ.عادة ما يتم استخدام كوع السبائك المصنوع من فولاذ المنغنيز في خط الأنابيب الخرساني وخط أنابيب الطين وخطوط الأنابيب الأخرى ذات الاستهلاك الباهظ الخطير بسبب أدائه الممتاز لتأثير المحمل والبثق وتآكل المواد.
يتم استخدام كوع سبائك المنجنيز العالي في خط الأنابيب مع تدفق السوائل المكثف والتأثير القوي.عادة ما يتم استخدام كوع سبائك النيكل الصلب في خط أنابيب درجة الحرارة العادية مع تركيز عالٍ من حمض الأكسدة (حمض النيتريك ، حمض الكبريتيك).
7 ، ولكن سوف تتآكل بشدة في خط الأنابيب مع تقليل حمض (حمض الهيدروكلوريك ، حمض الكبريتيك المخفف ، وما إلى ذلك) ، ما لم يكن تركيز حمض الهيدروكلوريك منخفضًا جدًا.
8 ، الكوع سبيكة المارتينسيت لديه قوة عالية في درجات الحرارة العالية ، ومقاومة الأكسدة ومقاومة تآكل بخار الماء تحت 650 ℃ ، ولكن قابلية اللحام ضعيفة.
9 ، لذلك ، فإنه غالبا ما يستخدم في خط أنابيب بخار الماء عالي الحرارة وخط أنابيب غاز الماء.
10 ، يمكن تقسيم عملية التصنيع لكوع السبائك إلى تشكيل بالدفع على الساخن وتشكيل ختم.
11 ، عملية التشكيل بالدفع على الساخن لكوع السبائك هي عملية يتحرك فيها الفراغ المغطى بالقالب إلى الأمام تحت ضغط دافع ، ويتم تسخينه وتوسيعه وانحنائه أثناء العملية.
12 ، خاصية تشكيل الدفع الساخن هي تحديد قطر الأنبوب فارغًا وفقًا للقانون الذي يكون الحجم قبل وبعد التشوه البلاستيكي للمواد المعدنية ثابتًا.
13 ، قطر الأنبوب فارغ أصغر من قطر الكوع.يتم التحكم في عملية تشوه البليت بواسطة القالب الأساسي.
1. يتدفق المعدن المضغوط في القوس الداخلي ويعوض الأجزاء الأخرى الرقيقة بسبب التمدد ، وذلك للحصول على الكوع بسمك جدار موحد.
2. التشكيل بالدفع على الساخن له خصائص المظهر الجميل ، سمك الجدار الموحد والتشغيل المستمر ، وهو مناسب للإنتاج الضخم.
3. لذلك ، فقد أصبحت طريقة التشكيل الرئيسية للكوع من الصلب الكربوني وسبائك الصلب ، كما أنها تستخدم في تشكيل بعض مواصفات الكوع الفولاذ المقاوم للصدأ.
4. ختم الكوع هو عملية التشكيل الأولى المستخدمة في الإنتاج الضخم للكوع غير الملحوم.
5 تم استبداله بالدفع الساخن أو عمليات التشكيل الأخرى في إنتاج مواصفات الكوع الشائعة.
6. ومع ذلك ، فإنه لا يزال يستخدم في بعض مواصفات الكوع بسبب المتطلبات الخاصة مثل كمية الإنتاج الصغيرة ، وسمك الجدار السميك جدًا أو الرقيق جدًا.
7. يتم استخدام الأنبوب الفارغ الذي يساوي القطر الخارجي للكوع لختم الكوع ، ويتم استخدام المكبس للضغط مباشرة على الكوع في القالب.
8. بالمقارنة مع عملية الدفع الساخنة ، فإن جودة المظهر لعملية الختم ليست جيدة مثل السابقة.يكون القوس الخارجي لكوع الختم في حالة الرسم أثناء التشكيل.
9. ولا يوجد معدن إضافي في الأجزاء الأخرى للتعويض ، وبالتالي فإن سمك الجدار في القوس الخارجي أرق بحوالي 10٪.
10. ومع ذلك ، نظرًا لخصائص إنتاج قطعة واحدة والتكلفة المنخفضة ، يتم استخدام تقنية ختم الكوع في الغالب في تصنيع مجموعة صغيرة وكوع جدار سميك.
ورقة بيانات ASTM A234 الصلب الانحناء الأنابيب والتجهيزات سبائك
| الأبعاد الأساسية للكوع ، المحملة ، الصليب والحافة | |||||||||
| القطر الاسمي | د مم |
الضغط الاسمي | الأبعاد الأساسية | ||||||
| GCPQT01 كوع 90 درجة | GCPQT02 45 ° كوع | المحملة GCPQT03 | الصليب GCPQT05 | GCPQT08 شفة |
|||||
| لام | لام | لام | لام | فعل | لام | ||||
| 50 | 57 | 2.5 | 84 | 55 | 84 | 84 | 125 | 65 | 4-Φ18 |
| 50 | 60 | 84 | 55 | 84 | 84 | 125 | 65 | 4-Φ18 | |
| 65 | 76 | 90 | 60 | 90 | 90 | 145 | 65 | 4-Φ18 | |
| 80 | 89 | 94 | 65 | 94 | 94 | 160 | 65 | 8-Φ18 | |
| 100 | 108 | 104 | 80 | 104 | 104 | 180 | 70 | 8-Φ18 | |
| 100 | 114 | 104 | 80 | 104 | 104 | 180 | 70 | 8-Φ18 | |
| 125 | 133 | 122 | 90 | 122 | 122 | 210 | 70 | 8-Φ18 | |
| 125 | 140 | 122 | 90 | 122 | 122 | 210 | 70 | 8-Φ18 | |
| 150 | 159 | 142 | 95 | 142 | 142 | 240 | 70 | 8-Φ22 | |
| 150 | 165 | 142 | 95 | 142 | 142 | 240 | 70 | 8 -22 | |
| 150 | 168 | 142 | ق 5 | 142 | 142 | 240 | 70 | 8 -22 | |
| 200 | 219 | 179 | 124 | 179 | 179 | 295 | 80 | 12-Φ22 | |
| 250 | 273 | 215 | 144 | 215 | 215 | 355 | 85 | 12-Φ25 | |
| 300 | 325 | 245 | 147 | 245 | 245 | 410 | 90 | 12-Φ25 | |
| 350 | 377 | 1.6 | 356 | 147 | 305 | 305 | 470 | 100 | 16-Φ25 |
| 400 | 426 | 405 | 168 | 328 | 328 | 525 | 110 | 16 -30 | |
| 450 | 480 | 457 | 190 | 359 | 359 | 585 | 115 | 20 -30 | |
| 500 | 530 | 508 | 210 | 387 | 387 | 650 | 125 | 20-Φ34 | |
| 600 | 630 | 610 | 253 | 441 | 441 | 770 | 135 | 20 -41 | |
1. ASTM a234 Wp1 wp5 wp9 wp11 wp22 A420 wpl6 wpl3 a860 whpy42 / 52/60/65/70/80/100 حسب المادة.
2. يمكن تقسيمها إلى دفع ، ضغط ، تزوير ، صب ، إلخ.
3. يمكن تقسيم معايير التصنيع إلى معايير وطنية ، ومعايير الكهرباء ، ومعايير المياه ، والمعايير الأمريكية ، والمعايير الألمانية ، والمعايير اليابانية ، والمعايير الروسية ، إلخ.
4. وفقا لنصف قطر انحناءها ، يمكن تقسيمها إلى كوع نصف قطر طويل وكوع نصف قطر قصير.يشير كوع نصف القطر الطويل إلى القطر الخارجي للأنبوب الذي يبلغ نصف قطر انحنائه 1.5 مرة ، أي r = 1.5D.
5. يعني كوع نصف القطر القصير أن نصف قطر انحنائه يساوي القطر الخارجي للأنبوب ، أي r = 1.0D.
1 ، هناك العديد من أنواع أكواع من السبائك ، والتي يمكن استخدامها على نطاق واسع في نقل مسحوق الطاقة ، ونقل الرماد ، وإزالة الكبريت والمداخن ، ونقل مخلفات المناجم ونظام الغسيل.
2 ، يمكن استخدامه في نظام غسل الفحم ، نقل مسحوق فرن السفع المعدني ، إزالة الغبار ، تنظيف الخبث ، نظام إزالة رماد المداخن والنيتروجين ، نظام تجريف السفن وضخ الرمل.
3 ، وأيضا يمكن استخدامها في نقل رماد مصنع الأسمنت ، وفرن الفرن ، ونظام الصومعة والمزالق ، والبترول ، والصناعات الكيماوية ، والمعادن وصناعات السفن.
4 ، مثل الشحن ، صناعة الورق ، الطاقة الكهربائية ، الصيدلة ، معالجة المياه ، الألياف الكيميائية ، البناء الحضري والمعدات الميكانيكية.
صفقة
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا مصنع مسطح من الصلب لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
