تفاصيل المنتج:
|
| اسم المنتج:: | زيت الكربون لحام بعقب الزيت | بحجم:: | الحجم الكامل |
|---|---|---|---|
| اساسي:: | GB / ANSI / JIS / DIN | المعيار التنفيذي:: | MSS SP-97 、 GB19326 、 Q / FG13 |
| نوع:: | النوع القياسي ، نوع الأنبوب القصير ، نوع التلسين | تأثير:: | استبدال تخفيض المحملة |
| تسليط الضوء: | مواسير Weldolet,مواسير Weldolet |
||

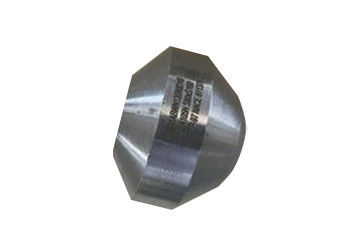

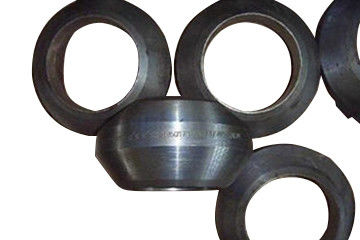

ويسمى الكربون Weldolet أيضا مقعد الأنابيب الفرعية ، سرج ومفصل الأنابيب نوع السرج.يتم استخدامه بشكل رئيسي لتقوية تجهيزات الأنابيب من توصيل الفرع بدلاً من أنواع اتصال الفرع مثل تقليل المحملة ، لوحة التسليح وقسم أنبوب التسليح. يتميز Carbon Weldolet بمزايا بارزة للسلامة والموثوقية وخفض التكلفة والبناء البسيط وتحسين قناة التدفق المتوسط وتوحيد السلسلة والتصميم والاختيار المريح.
خاصة في خطوط الأنابيب ذات الضغط العالي ودرجة الحرارة العالية والقطر الكبير والجدار السميك ، والتي يتم استخدامها بشكل متزايد لاستبدال طريقة اتصال الأنابيب الفرعية التقليدية.الجسم الرئيسي لـ Weldolet مصنوع من المطروقات عالية الجودة بنفس مادة الأنبوب ، بما في ذلك الفولاذ الكربوني ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، إلخ. ملحومة Weldolet والأنابيب الرئيسية ، وهناك ثلاثة أنواع من الاتصال مع Olet أو الأنابيب الأخرى (مثل الأنابيب القصيرة ، والمكونات ، وما إلى ذلك) ، والأداة والصمام: اتصال اللحام بعقب ، اتصال اللحام بالمقبس والاتصال الملولب.
لحام بعقب Weldolet هو أنبوب فرعي يستخدم على نطاق واسع في الدول الأجنبية في السنوات الأخيرة.يوفر فرعًا من أنبوب كبير القطر إلى أنبوب صغير القطر ، ويسمى الأنبوب الملحوم على الفرع الأنبوب الرئيسي ، ويسمى الأنبوب الملحوم على الفرع الأنبوب الفرعي.اتصالات الفروع هي الحجم الكامل والنوع والتجويف وتصنيف الضغط.يمكن أن تكون المادة من الفولاذ المقاوم للصدأ أو سبائك الموليبدينوم الكروم أو مواد سبائك أخرى.مبدأ العمل لأنبوب لحام بعقب من الصلب الكربوني: يتم قطع المفصل مباشرة في الأنبوب وختمه عن طريق قفل الجانب الآخر بخيط لولبي.لا تحتاج إلى اللحام عندما تكون متصلة بأنبوب فولاذي ، مما يساعد على منع الحرائق ومنع الانفجار والتشغيل على ارتفاعات عالية.ويمكن القضاء على الممارسات الخاطئة الناتجة عن إهمال اللحام.
المعيار: MSS sp-97 ، GB / t19326
المواد: الكربون الصلب
نطاق الحجم: DN 8-900
نطاق الضغط: 3000 × 6000 × 3
سمك: STD ، XS ، SCH160
المعالجة السطحية: مكافحة النفط.مكافحة الرسم
| أبعاد Weldolet بعقب الكربون | ||||||||||||
| القطر الاسمي للأنبوب الرئيسي | القطر الاسمي للأنبوب الفرعي | درجة الضغط | ||||||||||
| لام | دل / نيان | هـ | ||||||||||
| DN | مصادر القدرة النووية | DN | مصادر القدرة النووية | الأمراض المنقولة بالاتصال الجنسي | XS | SCH160 | الأمراض المنقولة بالاتصال الجنسي | XS | SCH160 | الأمراض المنقولة بالاتصال الجنسي | XS | SCH160 |
| 8 ~ 900 | 1/4 ~ 36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10 ~ 900 | 3/8 ~ 36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 15 ~ 900 | 1/2 ~ 36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 20 ~ 900 | 3/4 ~ 36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 25 ~ 900 | 1 ~ 36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32 ~ 900 | 5/4 ~ 36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36.5 | 36.5 | 25.4 |
| 40 ~ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44.5 | 44.5 | 33.3 |
| 50 ~ 900 | 2 ~ 36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50.8 | 50.8 | 38.1 |
| 65 ~ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65.1 | 65.1 | 42.9 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76.2 | 76.2 | 54 |
| 90 ~ 900 | 7/2 ~ 36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93.7 | 93.7 | 77 |
| 100 ~ 900 | 4 ~ 36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101.6 | 101.6 | - |
| 125 ~ 900 | 5 ~ 36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120.7 | 120.7 | 98.4 |
| 150 ~ 900 | 6 ~ 36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141.3 | 141.3 | 122.2 |
| 200 ~ 900 | 8 ~ 36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169.9 | 169.9 | 146.1 |
| 250 ~ 900 | 10 ~ 36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220.7 | 220.7 | - |
| 300 ~ 900 | 12 ~ 36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274.6 | 265.1 | - |
| 350 ~ 900 | 14 ~ 36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325.4 | 317.5 | - |
| 400 ~ 900 | 16 ~ 36 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357.2 | 350.9 | - |
| 450 ~ 900 | 18 ~ 36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403.2 | - |
| 500 ~ 900 | 20 ~ 36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458.8 | 455.6 | - |
| 550 ~ 900 | 22 ~ 36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508.8 | 509.6 | - |
| 650 ~ 900 | 26 ~ 36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614.4 | 614.4 | - |
1 ، يجب أن يتم التدريب والشرح قبل البناء لجعل موظفي التركيب لأنبوب فرع لحام بعقب يفهم تماما متطلبات التثبيت.
2 ، ويتم ترتيب الموظفين الفنيين لشرح النقاط الفنية والمتطلبات ذات الصلة لتركيب أنابيب فرع اللحام بعقب في الموقع.
3 ، إذا تم اعتماد اللحام المشترك وفقًا لمعيار وعاء الضغط ، أي أن اللحام من نوع الاختراق ، يمكن دعم التقييم عن طريق تقييم لحام بعقب ، ويجب استخدام الغطاء الخلفي GTAW وأخدود تعبئة SMAW عند اللحام.3-4mm محجوز للفجوة.
4 ، يجب أن تستند المعالجة الحرارية على المواد.بالنسبة للفولاذ المقاوم للحرارة مثل فولاذ الموليبدينوم الكروم ، من الضروري التسخين المسبق قبل اللحام ثم إجراء المعالجة الحرارية لتخفيف الضغط بعد اللحام.
5 ، إذا لم يكن لحام الفولاذ الكربوني مركزًا جدًا ، فلا يمكن أيضًا القيام بذلك.إذا كان معيار المرجل عبارة عن لحام مدمج ، فستكون هناك حاجة إلى قطعة اختبار الشكل وقطعة اختبار بعقب لدعم اللحام.
6 ، يمكن إكمال فحص اللحام بواسطة UT و Pt.طريقة اللحام هي نفسها المذكورة أعلاه.
1 ، يستخدم Olet بشكل رئيسي في المناسبات التي تتطلب اتصال لحام بعقب.
2 ، الأنبوب الفرعي يستخدم بشكل عام لأكثر من 2 "أنبوب فرعي ، وهو ما يعادل التعزيز الشامل للأنبوب الرئيسي.
3 ، بدلاً من أنواع اتصال الفرع التقليدية مثل تقليل المحملة ، لوحة التسليح وقسم الأنابيب المقوية.
4 ، هناك عدد قليل من التطبيقات في تصميم التخطيط ، ولكن هناك تركيبات Olet في مكتبة تركيبات PDMS.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
مصنعنا لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
