تفاصيل المنتج:
|
| اسم المنتج:: | الفولاذ المقاوم للصدأ الكوع لحام بعقب | بحجم:: | حجم مخصص |
|---|---|---|---|
| اساسي:: | GB / ANSI / JIS / DIN | التعبئة:: | حقيبة خشبية |
| سمك الحائط:: | SCH5S-SCH160 | مواد:: | 304 لتر ، 316 لتر ، إلخ |
| تسليط الضوء: | كوع نصف قطر طويل 90 درجة,كوع نصف قطر طويل 90 لتر كوع |
||

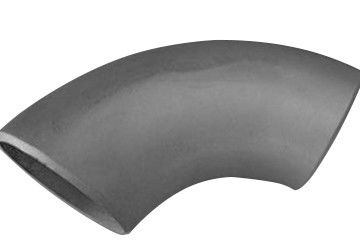

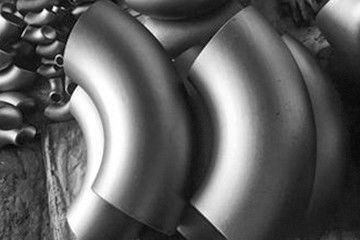

يتم استخدام كوع اللحام بعقب الفولاذ المقاوم للصدأ بشكل رئيسي لتركيب الأنابيب الموصلة في تركيب خط الأنابيب ، والذي يستخدم للتوصيل في زاوية الأنبوب.قم بتوصيل أنبوبين بقطر اسمي واحد أو مختلف لجعل الأنبوب يدور.الفرق الرئيسي بين الكوع الفولاذ المقاوم للصدأ والكوع الفولاذ الكربوني هو الفرق المادي.الأنواع الفولاذية الشائعة هي: 304 ، 304 لتر ، 316 ، 316 لتر ، إلخ. سيبقي التركيب الكيميائي للكوع سطح الكوع من الصدأ والتآكل لفترة طويلة.يشير الكوع نصف القطر الطويل إلى الكوع الذي يبلغ نصف قطر انحنائه 1.5 مرة من قطر الأنبوب.يتم استخدام المرفقين نصف القطر الطويل على نطاق واسع.بشكل عام ، سيتم استخدام المرفقين نصف القطر الطويل في المواقف الافتراضية والأماكن ذات الضغط العالي أو معدل التدفق العالي.إذا كانت متطلبات المقاومة لخط أنابيب النقل الصلب صارمة ، فسيتم استخدام أكواع نصف قطر أكبر ، ويكون نصف قطر انحناء كوع نصف قطر طويل 1.5 مرة من قطر الأنبوب ، ويكون نصف قطر انحناء كوع نصف قطر قصير يساوي قطر الأنبوب ، أي مرة واحدة.
1 ، يتم استخدام المرفقين نصف القطر القصير بشكل عام في سوائل الضغط المنخفض أو حيث تكون الأكواع محدودة.يُفضل المرفقان نصف القطر الطويل إذا لم تكن هناك شروط أو لم يتم تحديدها في العقد.
2. عند استخدام خط الأنابيب ، يكون نصف القطر الطويل أكثر شيوعًا ، بينما يكون نصف القطر القصير أقل ، وهو ما يحدث بسبب هيكلها الخاص.
3. بالمقارنة مع كوع نصف القطر القصير ، فإن كوع نصف القطر الطويل لديه انحناء أكثر اتساقا ومقاومة ضغط أعلى.أكواع اللحام التناكبي هي عمومًا أكواع نصف قطر طويلة.
4. الكوع نصف القطر القصير ينطبق بشكل عام على الأنابيب ذات الضغط والمقاومة الصغيرة ، في حين لا ينبغي استخدام الكوع نصف القطر القصير للأنابيب التي تحتوي على جسيمات صلبة أو الجسيمات المعرضة للبلورة ، وأنابيب التدفق على مرحلتين ، والأنابيب التي تتطلب مرونة معينة ، والأنابيب التي تتطلب ضغطًا صغيرًا إسقاط والأنابيب عرضة للاهتزاز.
1 ، أثناء التثبيت ، يمكن تثبيت الكوع الطويل الفولاذ المقاوم للصدأ بشكل مباشر على خط الأنابيب وفقًا لوضع الاتصال ، وتثبيته وفقًا لموقع الاستخدام.بشكل عام ، يمكن تثبيته في أي موضع من خطوط الأنابيب ، ولكن يجب إغلاقه لمنع التسرب والتأثير على التشغيل العادي لخط الأنابيب.
2 ، عند استخدام الصمام الكروي والصمام الحابس وصمام البوابة مع كوع الفولاذ المقاوم للصدأ ، يتم استخدامها فقط للفتح الكامل أو الإغلاق الكامل ، ولا يمكن استخدامها لتنظيم التدفق ، لتجنب تلف الكوع.
3 ، يجب فحص أكواع الفولاذ المقاوم للصدأ المخزنة لفترة طويلة في الموعد المحدد.يجب المحافظة على نظافة سطح المعالجة المكشوف وإزالة الأوساخ.
4 ، يجب تخزين المرفقين في مكان نظيف وجاف في الداخل.يحظر بشدة التراص أو التخزين في الهواء الطلق.احرص دائمًا على إبقاء كوع الفولاذ المقاوم للصدأ جافًا وجيد التهوية ، والحفاظ على الجهاز نظيفًا ومرتبًا ، وتخزينه وفقًا لطريقة التخزين الدقيقة.
1.5 طويل الشعاع 90 LR ورقة بيانات تجهيزات الفولاذ المقاوم للصدأ الكوع
| الحجم الاسمي | القطر الخارجي للأخدود | المركز حتى النهاية | ||
| DN | أنا سلسلة | السلسلة الثانية | 90 درجة كوع أ | 45 درجة الكوع ب |
| 15 | 21.3 | 18 | 38 | 16 |
| 20 | 26.9 | 25 | 38 | 19 |
| 25 | 33.7 | 32 | 38 | 22 |
| 32 | 42.4 | 38 | 48 | 25 |
| 40 | 48.3 | 45 | 57 | 29 |
| 50 | 60.3 | 57 | 76 | 35 |
| 65 | 73 | 76 | 95 | 44 |
| 80 | 88.9 | 89 | 114 | 51 |
| 90 | 101.6 | - | 133 | 57 |
| 100 | 114.3 | 108 | 152 | 64 |
| 125 | 141.3 | 133 | 190 | 79 |
| 150 | 168.3 | 159 | 229 | 95 |
| 200 | 219.1 | 219 | 305 | 127 |
| 250 | 273 | 273 | 381 | 159 |
| 300 | 323.9 | 325 | 457 | 190 |
| 350 | 355.6 | 377 | 533 | 222 |
| 400 | 406.4 | 426 | 610 | 254 |
| 450 | 457 | 480 | 386 | 286 |
| 500 | 508 | 530 | 762 | 318 |
| 550 | 559 | - | 838 | 343 |
| 600 | 610 | 630 | 914 | 381 |
| 650 | 660 | - | 991 | 406 |
| 700 | 711 | 720 | 1067 | 438 |
| 750 | 762 | - | 1143 | 470 |
| 800 | 813 | 820 | 1219 | 502 |
تطبيق
1 ، يستخدم الكوع نصف القطر الفولاذ المقاوم للصدأ على نطاق واسع في البترول ، الصناعة الكيميائية ، محطة الطاقة النووية ، تصنيع المواد الغذائية ، البناء ، بناء السفن ، صناعة الورق ، الأدوية وغيرها من الصناعات.
2 ، الأنابيب المستخدمة في المياه والمشروبات والبيرة والمواد الغذائية وصناعة البتروكيماويات والطاقة النووية والآلات والمعدات الطبية والأسمدة الكيماوية وبناء السفن ومعالجة للماء.
3 ، يمكن استخدامه في مجموعة واسعة ، بقطر عدة ملليمترات ومتر ، من فراغ عالي إلى ضغط مرتفع.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا 1.5 طويلة الشعاع 90 LR الكوع مصنع تجهيزات أنابيب الفولاذ المقاوم للصدأ لديها قدرة عالية على الإنتاج ، ووقت التسليم 45 يوما لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
