تفاصيل المنتج:
|
| اسم المنتج:: | غطاء أنبوب ملولب من الفولاذ المقاوم للصدأ | بحجم:: | الحجم الكامل |
|---|---|---|---|
| اساسي:: | GB / ANSI / JIS / DIN | قطر الدائرة:: | DN15-DN1200 |
| سماكة:: | SCH5-SCH160 | مواد:: | 304304 لتر 316316 لتر |
| تسليط الضوء: | ss304L أغطية أنابيب الفولاذ المقاوم للصدأ,304L Ss تركيبات الأنابيب |
||
غطاء الأنبوب ، المعروف أيضًا بالرأس ، عبارة عن تركيب أنبوب ملحوم على طرف الأنبوب أو مثبت على الخيط الخارجي لطرف الأنبوب لتغطية الأنبوب.
يتم استخدامه لإغلاق خط الأنابيب وله نفس وظيفة قابس الأنبوب.بشكل عام ، يكون الغطاء محدبًا ، بما في ذلك غطاء نصف كروي ، وغطاء بيضاوي الشكل ، وغطاء مقعر وغطاء كروي.هناك حوالي سبعة عشر نوعًا من أغطية الأنابيب وفقًا لتصنيف الضغط ، ومعدل الضغط القياسي للأنابيب.
الحجم: DN6-DN500
Tinckness: Sch5s ، sch10s ، sch10 ، sch20 ، sch30 ، sch40s ، STD ، sch40 ، sch60 ، sch80s ، XS: sch80 ، schh100 ، sch120 ، sch140 ، sch160 ، XXS ؛الأكثر استخدامًا هي STD و XS.
المعيار: ANSI B16.9 ، ANSI B16.11
1. الرأس هو نوع من ملحقات غلاية وعاء الضغط ، والتي تستخدم بشكل عام في طرفي وعاء الضغط أو في نهاية خط الأنابيب ، لذلك يطلق عليه أيضًا الرأس.
2. غطاء الأنبوب عبارة عن تركيب أنبوب ملحوم على طرف الأنبوب أو مثبت على الخيط الخارجي لطرف الأنبوب لتغطية الأنبوب وختم الأنبوب.
3. الرأس والغطاء متشابهان للغاية في المظهر.الفرق بشكل رئيسي في حجم القطر الداخلي ونطاق التطبيق.
4. غطاء الأنبوب هو فقط قابس الأنبوب.إذا تجاوزت DN300 ، فيجب استخدام الرأس بدلاً من ذلك.إذا كان تحت ضغط ، يجب فحص القوة.
5. حجم غطاء الأنبوب صغير نسبيًا ، لذلك يمكن تزويره.حجم الرأس كبير نسبيًا ، والذي عادة ما يتم الضغط عليه بلوحة فولاذية.
6. يتم استخدام غطاء الأنبوب بشكل عام في نهاية الأنبوب ، ويتم استخدام الرأس للأجزاء العلوية والسفلية من معدات الحاوية أو الأطراف اليسرى واليمنى.
7. معظم أغطية الأنابيب مصنوعة من الفولاذ المقاوم للصدأ مع حجم صغير ويمكن تزويرها.حجم الرأس أكبر وعادة ما يتم الضغط عليه بلوحة فولاذية.

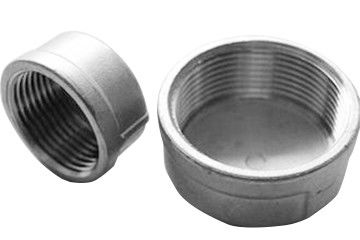

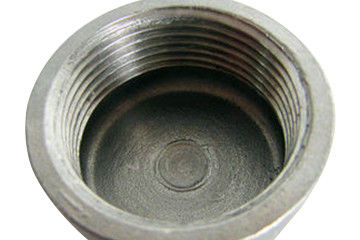

كامل الحجم 1.5 Ss304L الفولاذ المقاوم للصدأ ملولبة بيانات غطاء الأنابيب على النحو التالي:
| القطر الاسمي | طول القارنة والغطاء | القطر الخارجي | سمك الجدار النهائي | طول الخيط | |||||||
| هـ | F | د | Cmin | ||||||||
| DN | مصادر القدرة النووية | 3000 رطل | 6000 رطل | 3000 رطل | 6000 رطل | 3000 رطل | 6000 رطل | 3000 رطل | 6000 رطل | ب | لام 2 |
| Sch160 | XXS | Sch160 | XXS | Sch160 | XXS | Sch160 | XXS | ||||
| 6 | 1/8 | 32 | 32 | 19 | - | 16 | 22 | 5.0 | - | 6.5 | 6.5 |
| 8 | 1/4 | 35 | 35 | 25 | 27 | 19 | 25 | 5.0 | 6.5 | 8.0 | 10.0 |
| 10 | 3/8 | 38 | 38 | 25 | 27 | 22 | 32 | 5.0 | 6.5 | 9.0 | 10.5 |
| 15 | 1/2 | 48 | 48 | 32 | 33 | 29 | 38 | 6.5 | 8.0 | 11.0 | 13.5 |
| 20 | 3/4 | 51 | 51 | 37 | 38 | 35 | 44 | 6.5 | 8.0 | 12.5 | 14.0 |
| 25 | 1 | 60 | 60 | 41 | 43 | 44 | 57 | 9.5 | 11.0 | 14.5 | 17.5 |
| 32 | 1.1 / 4 | 67 | 67 | 44 | 46 | 57 | 64 | 9.5 | 11.0 | 17.0 | 18.0 |
| 40 | 1.1 / 2 | 76 | 76 | 44 | 48 | 64 | 76 | 11.0 | 12.5 | 18.0 | 18.5 |
| 50 | 2 | 86 | 86 | 48 | 51 | 76 | 92 | 12.5 | 16.0 | 19.0 | 19.0 |
| 65 | 2.1 / 2 | 92 | 92 | 60 | 64 | 92 | 108 | 16.0 | 19.0 | 23.5 | 29.0 |
| 80 | 3 | 108 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.0 | 26.0 | 30.5 |
| 100 | 4 | 121 | 121 | 68 | 75 | 140 | 159 | 22.0 | 28.5 | 27.5 | 33.0 |
1.غطاء الأنابيب الملولب من الفولاذ المقاوم للصدأ هو نوع من مواد البناء الخضراء الصحية وغير السامة.يتم تخليل المفاصل السطحية والأنبوبية وتخميلها.
2. تم تحسين مقاومة التآكل لغطاء الأنبوب الفولاذي المقاوم للصدأ عن طريق زيادة سمك طبقة أكسيد غني بالكروم.
3. خصائص أداء غطاء الأنبوب الفولاذي المقاوم للصدأ: بلاستيك خفيف ؛استقرار كيميائي قوي.مقاومة جيدة للتآكل ؛عزل كهربائي ممتاز.
4. الموصلية الحرارية المنخفضة.إسكات ، تأثير التخميد.رغوة صغيرةضيق الهواء؛عزل ممتاز ، عزل صوت ومقاومة تأثير.
5. آمنة وغير سامة ، ومناسبة للعائلات ، وخاصة نظام خط أنابيب مياه الشرب النقية.
يتم استخدامه بشكل رئيسي في الماء ، والمشروبات ، والبيرة ، والغذاء ، والبتروكيماويات ، والطاقة النووية ، والآلات ، والمعدات ، والأسمدة الكيماوية ، وبناء السفن ، ومعالجة المياه ، وخط الأنابيب ، إلخ.
صفقة
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا مصنع كامل الحجم 1.5 Ss304L الفولاذ المقاوم للصدأ الأنابيب الملولبة لديها قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
