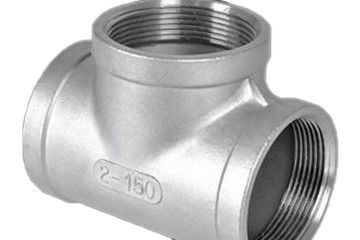

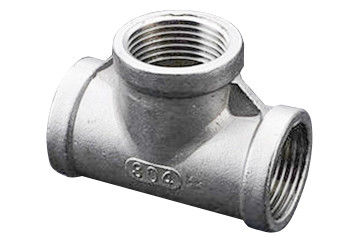

تفاصيل المنتج:
|
| اسم المنتج:: | تي الفولاذ المقاوم للصدأ مترابطة | مواد:: | 304、304 لتر 、 316、316 لتر |
|---|---|---|---|
| مواصفات:: | Ф3.0 ملم ～ 450.0 ملم | تطبيق: | نقل الماء والنفط |
| الإتصال: | مترابطة | التعبئة: | حقيبة خشبية |
| تسليط الضوء: | ss 316 تركيبات السباكة,ss 316 الفولاذ المقاوم للصدأ المحملة |
||
تُعرف Tee أيضًا باسم تجهيزات أنابيب الوصلة ، وصلات الوصلة ، إلخ. تستخدم بشكل رئيسي لتغيير اتجاه السائل ، المستخدم في الأنبوب الرئيسي إلى الفرع.يمكن تصنيفها حسب قطر الأنبوب.بشكل عام ، وهي مصنوعة من الفولاذ الكربوني والفولاذ المصبوب وسبائك الصلب والفولاذ المقاوم للصدأ والنحاس وسبائك الألومنيوم والبلاستيك والأرجون والبلاستيك وغيرها من المواد.نهاية فوهة المحملة على قدم المساواة هي نفس الحجم ؛حجم الفوهة الرئيسي للحد من نقطة الإنطلاق هو نفسه ، وحجم فوهة الأنبوب الفرعي أصغر من الأنبوب الرئيسي. الأنبوب الرئيسي ومتصل بالأنبوب الرئيسي.
يتم ضبط الصمام في الزاوية حيث يلتقي اتجاه مخرج الأنبوب الرئيسي مع اتجاه مخرج الأنبوب الفرعي.يتم تعيين قطعة صمام دائري على الصمام.قطعة الصمام في هيكل مغلق بشكل متبادل مع الجدار الداخلي لتجويف الأنبوب في الحالة المغلقة لتجويف الأنبوب.يبسط هذا النوع من تركيبات الأنابيب إعداد خط الأنابيب ، ويوفر استهلاك أجزاء خط الأنابيب ، ويسهل التشغيل ، ويسهل صيانة فرع خط الأنابيب وتوريد كل فرع على مراحل.بالإضافة إلى دور الأنابيب التقليدية الثلاثية ، فإنه يلعب أيضًا دور صمام الموقف المزدوج.يمكن اختيار أحد الأنبوب الرئيسي وخرج الأنبوب الفرعي بشكل تعسفي على أنه مغلق والآخر كحالة عمل سلسة.
المعيار: المحملة الملولبة GB / t14626 و ASME B16.11 و BS3799 (صناعة البترول).
المواد: SS304 SS316 ، S31803 ، S31760
اتصال: مترابطة
نطاق الضغط: 2000 # ، 3000 # ، 6000 #
الحجم: 1/8 "-4" (DN6-DN100)
ورقة بيانات الخيوط المياه المحملة 316 الفولاذ المقاوم للصدأ الأنابيب والتجهيزات على النحو التالي:
|
القطر الاسمي |
المركز حتى النهاية |
قطر الدائرة |
سماكة |
طول الفقرة |
||||||||
|
المحملة |
د |
Cmin |
||||||||||
|
DN |
مصادر القدرة النووية |
2000 رطل |
3000 رطل |
6000 رطل |
2000 رطل |
3000 رطل |
6000 رطل |
2000 رطل |
3000 رطل |
6000 رطل |
معاهدة عدم الانتشار |
ص |
|
Sch80 |
Sch160 |
XXS |
Sch80 |
Sch160 |
XXS |
Sch80 |
Sch160 |
XXS |
||||
|
6 |
1/8 |
21 |
21 |
25 |
22 |
22 |
25 |
3.0 |
3.0 |
6.5 |
6.5 |
6.5 |
|
8 |
1/4 |
21 |
25 |
29 |
22 |
25 |
33 |
3.0 |
3.5 |
6.5 |
8.0 |
10.0 |
|
10 |
3/8 |
25 |
29 |
33 |
25 |
33 |
38 |
3.0 |
3.5 |
7.0 |
9.0 |
10.5 |
|
15 |
1/2 |
29 |
33 |
38 |
33 |
38 |
46 |
3.0 |
4.0 |
8.0 |
11.0 |
13.5 |
|
20 |
3/4 |
33 |
38 |
44 |
38 |
46 |
56 |
3.0 |
4.5 |
8.5 |
12.5 |
14.0 |
|
25 |
1 |
38 |
44 |
51 |
46 |
56 |
62 |
3.5 |
5.0 |
10.0 |
14.5 |
17.5 |
|
32 |
1.1 / 4 |
44 |
51 |
60 |
56 |
62 |
75 |
4.0 |
5.5 |
10.5 |
17.0 |
18.0 |
|
40 |
1.1 / 2 |
51 |
60 |
64 |
62 |
75 |
84 |
4.0 |
5.5 |
11.0 |
18.0 |
18.5 |
|
50 |
2 |
60 |
64 |
83 |
75 |
84 |
102 |
4.5 |
7.0 |
12.0 |
19.0 |
19.0 |
|
65 |
2.1 / 2 |
76 |
83 |
95 |
92 |
102 |
121 |
5.5 |
7.5 |
15.5 |
23.5 |
29.0 |
|
80 |
3 |
86 |
96 |
106 |
110 |
121 |
146 |
6.0 |
9.0 |
16.5 |
26.0 |
30.0 |
|
100 |
4 |
106 |
114 |
114 |
146 |
152 |
152 |
6.5 |
11.0 |
18.5 |
27.5 |
33.0 |
1. إن المحمل الملولب بالفولاذ المقاوم للصدأ يحل تمامًا مشكلة الإغلاق بين أسطح الختم لأنابيب التوصيل التقليدية ، ومقاومة التدفق صغيرة.
2. يمكن فحص قمزة الفولاذ المقاوم للصدأ المثبتة على خط الأنابيب وصيانتها مباشرة على الخط لتقليل التكلفة ؛الهيكل بسيط ، الحجم صغير ، والوزن خفيف.
3. الفولاذ المقاوم للصدأ هيكل ختم الأنابيب الثلاثية ، يتم توفير الصمام بالقوة الميكانيكية للجسم الرئيسي ، ويضمن أداء الختم في ظروف العمل المختلفة.
4. عندما تكون مفتوحة بالكامل أو مغلقة بالكامل ، فإنها لن تسبب تآكل سطح مانع تسرب الصمام.
5. يمكن استخدامه في نطاق واسع ، من الصغيرة إلى عدة مليمترات ، إلى عدة أمتار ، من الفراغ العالي إلى الضغط العالي.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج البليت د.حسب الطلب
لدينا مصنع مسطح من الصلب لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
