تفاصيل المنتج:
|
| اسم المنتج:: | الفولاذ المقاوم للصدأ لحام بعقب الصليب | بحجم:: | الحجم الكامل |
|---|---|---|---|
| نطاق الحجم:: | DN15-DN1200 | وضع اتصال:: | اللحام ، الخيط ، الحافة |
| الإتصال: | اللحام ، ذكر | التعبئة: | حقيبة خشبية |
| تسليط الضوء: | بعقب اللحام 316 تجهيزات الفولاذ المقاوم للصدأ,عبر Ss316 مواسير |
||

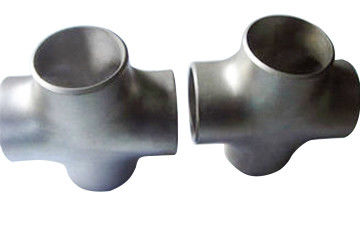

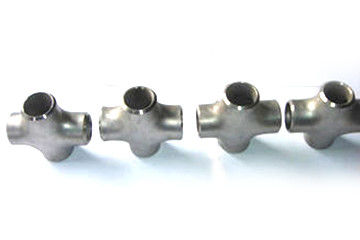

الصليب هو موصل أنبوب ، والذي يستخدم في الأنبوب الفرعي للأنبوب الرئيسي.يمكن تقسيم المحملة المتقاطعة إلى قطر متساوي وقطر اختزال ، tهو فوهة نهايات المحملة ذات القطر المتساوي هي نفس الحجم ؛حجم الفوهة الرئيسي للقمع المتقاطع المختزل هو نفسه ، وحجم الفوهة للأنبوب الفرعي أصغر من الأنبوب الرئيسي.تتضمن عملية تصنيع الصليب بشكل رئيسي الانتفاخ الهيدروليكي والضغط الساخن ، رإن الانتفاخ الهيدروليكي للقمزة المتقاطعة هو استخدام مكبس هيدروليكي خاص لحقن السائل في الأنبوب الفارغ بنفس قطر الأنبوب المتقاطع ،تتحرك الأسطوانتان الأفقيتان للضغط الهيدروليكي بشكل متزامن لبثق الأنبوب فارغًا ، ويصبح حجم الأنبوب فارغًا أصغر ، ويزداد ضغط السائل في الأنبوب الفارغ ،تتدفق المواد المعدنية على طول التجويف الداخلي للموت تحت التأثير المزدوج لضغط السائل في الأسطوانة الجانبية والأنبوب فارغًا ويوسع الأنبوب الفرعي.،إن التكوين الساخن للقمزة المتقاطعة هو تسطيح الأنبوب فارغًا أكبر من قطر المحملة المتقاطعة إلى حجم قطر المحملة المتقاطعة ، وفتح ثقب في موضع أنبوب التمدد.
يتم تسخين الأنبوب الفارغ ، ووضعه في قالب التشكيل ، ووضعه في قالب الأنبوب الفرعي الممتد ؛تحت تأثير الضغط.يتم ضغط الأنبوب الفارغ شعاعيًا ، في عملية الضغط الشعاعي ، يتدفق المعدن إلى اتجاه الأنبوب الفرعي ويشكل الأنبوب الفرعي تحت امتداد القالب. يمكن تشكيل عملية الانتفاخ الهيدروليكي للصليب في وقت واحد بكفاءة إنتاج عالية ؛لأن عملية الانتفاخ الهيدروليكي للصليب غير الملحوم تتطلب حمولة كبيرة من المعدات.يتم استخدامه بشكل رئيسي لتصنيع سماكة الجدار القياسية عبر أقل من dn400.يتم تقليل حمولة المعدات اللازمة لعملية الضغط الساخنة للصليب. يحتوي الصليب المضغوط الساخن على قابلية واسعة للتكيف مع المواد ، وهو مناسب للفولاذ منخفض الكربون وسبائك الصلب والفولاذ المقاوم للصدأ ؛خاصة بالنسبة لقطر الجدار ذي القطر الكبير والسميك ، عادة ما يتم اعتماد عملية التشكيل هذه.صليب اللحام التناكبي عبارة عن تركيبات مواسير مصنوعة من الفولاذ عن طريق الضغط أو التزوير.شكل اتصاله هو لحام بعقب مباشرة عبر الأنابيب والأنابيب الفولاذية.
المعايير: GB12459-90 ، gb12401-90 ، ASME / ANSI b16.9 ، DIN ، JIS ، إلخ.
مواد: 304 ، 304 لتر ، 316 ، 316 لتر ، 317 لتر ، 321 ، 2205 ، 2507 ، إلخ.
نطاق الحجم: سلس من DN15 إلى DN600 ؛الملح من DN15 إلى DN1200.
المعالجة السطحية: السفع الرملي ، الدرفلة ، التخليل والتلميع.
سمك الجدار: 1.2 مم -6 مم r = 1.5D.
وضع الاتصال: اللحام ، التجميع السريع ، الخيط ، الحافة.
الميزات والخصائص: مقاومة فرق درجة الحرارة الكبيرة.الضغط العادي 16MPa ؛مقاومة قوية للتآكل.الاحكام؛سمك الحائط.
الميزات والتطبيق
التطبيق: يستخدم على نطاق واسع في هندسة خطوط أنابيب البتروكيماويات والنفط والغاز ، وهندسة خطوط أنابيب الغاز الطبيعي ، ومصنع المواد الكيميائية ، ومحطة الطاقة ، وحوض بناء السفن ، ومنتجات الألبان ، والأغذية ، والبيرة ، والمشروبات ، والمستحضرات الصيدلانية ، ومستحضرات التجميل وغيرها من المجالات الصناعية.
بات اللحام المحملة عبر الفولاذ المقاوم للصدأ الأنابيب والتجهيزات ورقة البيانات التقنية مثل أدناه:
| القطر الاسمي | القطر الخارجي | المركز حتى النهاية | |||||
| د 1 | د 2 | ||||||
| DN | مصادر القدرة النووية | السلسلة أ | السلسلة ب | السلسلة أ | السلسلة ب | ج | م |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20 × 20 × 20 | 3/4 × 3/4 × 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20 × 20 × 15 | 3/4 × 3/4 × 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20 × 20 × 10 | 3/4 × 3/4 × 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1 × 1 × 1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1 × 1 × 1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32 × 32 × 32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32 × 32 × 25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32 × 32 × 20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32 × 32 × 15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2 × 2 × 2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2 × 2 × 1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2 × 2 × 3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لنا بعقب اللحام المحملة عبر تجهيزات أنابيب الفولاذ المقاوم للصدأ المصنع لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
