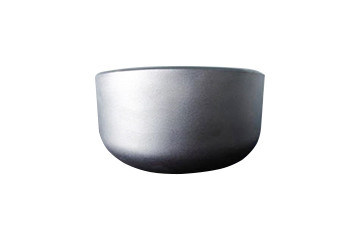

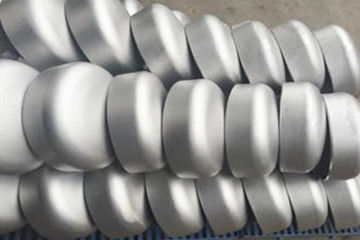

غطاء أنبوب لحام بعقب T من الفولاذ المقاوم للصدأ

وصف

1 ، غطاء الأنبوب ، المعروف أيضًا باسم الرأس ، والمقبس ، والغطاء ، وغطاء الأنبوب والحاجز ، ملحوم على طرف الأنبوب أو مثبت على الخيط الخارجي لطرف الأنبوب لتغطية تركيبات الأنابيب.

2 ، يتم استخدامه لإغلاق خط الأنابيب وله نفس وظيفة قابس الأنبوب.

3 ، شكل غطاء الأنبوب مشابه لصورة الغطاء الأعمى ، باستثناء أنه يمكن إزالة اللوحة العمياء لإغلاقها ، بينما لا يمكن إزالة غطاء الأنبوب الملحوم.

4 ، غطاء الأنبوب يشمل غطاء الأنبوب المحدب ، القشرة المخروطية ، قسم القطر المتغير ، الغطاء المسطح وتصميم الفم المتقلص.

5 ، والغطاء هو محدب أساسا ، بما في ذلك غطاء نصف كروي ، وغطاء بيضاوي الشكل ، وغطاء مقعر وغطاء كروي.

6 ، من وجهة نظر الإجهاد ، فإن غطاء نصف الكرة ليس جيدًا تدريجيًا ، ولكن من صعوبة التصنيع ، إنه جيد تدريجيًا.

7 ، غطاء الأنبوب الفولاذي المقاوم للصدأ يشير إلى غطاء الأنبوب المصنوع من الفولاذ المقاوم للصدأ ، بما في ذلك بشكل رئيسي: 304 304L 316 316L 321 2520 310 ، 317 ومواد أخرى.

8 ، يشير غطاء الأنبوب الملحوم بعقب إلى طريقة اللحام عند استخدامه.أثناء الربط ، يُسمح لاتجاه اللحام فقط أن يكون شعاعيًا ومحيطًا.

9 ، قد يتم إلغاء هذا الشرط للأحرف الكبيرة في المستقبل.يجب أن تكون مسافة الربط أكثر من 3 δ ولا تقل عن 100 مم (تكون منطقة اللحام المتأثرة بالحرارة منطقة عالية الضغط ، وسيتم حرق التركيب الكيميائي في المنطقة.

10 ، لذلك ، ينبغي تجنب منطقة الإجهاد العالي ، والتي تتعلق بالسمك.وفقًا للخبرة العملية ، يكون طول توهين الإجهاد أكثر من 3 δ ، ولا يقل عن 100 مم).ومع ذلك ، يصعب على معدات التبريد تلبية هذا الشرط.

11 ، بالنسبة لغطاء أنبوب الفولاذ المقاوم للصدأ الملحوم بعقب الذي تم تكوينه بعد الربط ، يجب أن يخضع لحام الربط إلى 100 ٪ من الأشعة أو اختبار الموجات فوق الصوتية ، ومستوى التأهيل هو نفسه لمستوى غلاف المعدات.

12 ، مستوى التفتيش ونسبة اللحام النهائي المتشابه هي نفسها التي في هيكل المعدات.

13 ، على سبيل المثال: إذا تم اختبار غلاف الجهاز بنسبة 20 ٪ ، فإن III مؤهل.لحام اللحام المفصلي واللحام النهائي مؤهلان أيضًا ، ومعامل وصلة اللحام هو 0.85.

ورقة البيانات التقنية

الفولاذ المقاوم للصدأ T بعقب لحام الأنابيب غطاء من ورقة بيانات تجهيزات الفولاذ المقاوم للصدأ

تخصيص

1 ، القطر: dn15-dn1200

2 ، سمك الجدار: sch5-sch160

3 ، قياسي: ASME DIN JIS BS GB / T JB sh Hg.

4 ، على وجه التحديد بما في ذلك: GB / t12459-2017 ، GB / t13401-2017 ، ASME b16.9 ، sh3408 ، sh3409 ، Hg / t21635 ، DL / t695 ، SY / t0510 ، din2617.

5 ، التعبئة: حالة خشبية ، الكرتون.

6 ، الاستخدامات: الماء ، المشروبات ، البيرة ، الطعام ، البتروكيماويات ، الطاقة النووية ، الآلات ، المعدات الطبية ، الأسمدة الكيميائية ، بناء السفن ، معالجة المياه ، خط الأنابيب ، إلخ.

7 ، عملية الإنتاج: التغذية ، التقطيع ، اللحام ، الطحن ، ضغط الأسطوانة ، التشفيه ، الضغط الساخن ، الضغط البارد ، الطحن الدقيق ، التشذيب ، التخليل ، القبول والتسليم.

8 ، الطريقة الصحيحة لتصنيع العملية هي: الطمس - تجميع الألواح الصغيرة في الألواح الكبيرة - التشكيل - NDT.إذا كان من الخطأ الاختبار قبل التشكيل ، فلا يمكن ضمان أنه مؤهل بعد التشكيل.بمعنى آخر ، يشير NDT إلى NDT النهائي.

صفقة

أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب

موعد التسليم

إن غطاء أنبوب اللحام T بعقب الفولاذ المقاوم للصدأ من مصنع تجهيزات أنابيب الفولاذ المقاوم للصدأ لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
