تفاصيل المنتج:
|

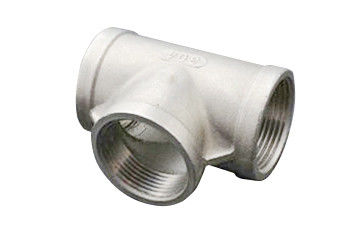

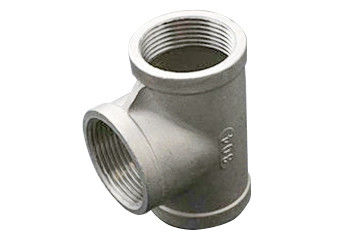

| اسم المنتج:: | تي الفولاذ المقاوم للصدأ مترابطة | مواد:: | 304、304 لتر 、 316、316 لتر |
|---|---|---|---|
| مواصفات:: | Ф3.0 ملم ～ 450.0 ملم | تطبيق: | نقل الماء والنفط |
| الإتصال: | مترابطة | التعبئة: | حقيبة خشبية |
تُعرف Tee أيضًا باسم تجهيزات أنابيب الوصلة ، وصلات الوصلة ، إلخ. تستخدم بشكل رئيسي لتغيير اتجاه السائل ، المستخدم في الأنبوب الرئيسي إلى الفرع. يمكن تصنيفها حسب قطر الأنبوب.بشكل عام ، فهي مصنوعة من الفولاذ الكربوني والفولاذ المصبوب وسبائك الصلب والفولاذ المقاوم للصدأ والنحاس وسبائك الألومنيوم والبلاستيك والأرجون والـ PVC وغيرها من المواد.يمكن تقسيم المحملة إلى نقطة انطلاق ذات قطر متساوي وتقليل نقطة الإنطلاق وفقًا لقطر الأنبوب.
نهاية فوهة المحملة على قدم المساواة هي نفس الحجم ؛حجم الفوهة الرئيسي للحد من نقطة الإنطلاق هو نفسه ، وحجم فوهة الأنبوب الفرعي أصغر من الأنبوب الرئيسي.يحتوي الأنبوب الفولاذي الملولب الفولاذ المقاوم للصدأ على أنبوب رئيسي وأنبوب فرعي متعامد على الأنبوب الرئيسي على جانب واحد من الأنبوب الرئيسي ومتصل بالأنبوب الرئيسي.
1. يتم ضبط الصمام في الزاوية حيث يلتقي اتجاه مخرج الأنبوب الرئيسي مع اتجاه مخرج الأنبوب الفرعي.يتم تعيين قطعة صمام دائري على الصمام.
2. قطعة الصمام في هيكل مغلق بشكل متبادل مع الجدار الداخلي لتجويف الأنبوب في الحالة المغلقة لتجويف الأنبوب.
3. هذا النوع من تركيبات الأنابيب يبسط إعداد خط الأنابيب ، ويوفر استهلاك أجزاء خط الأنابيب ، ويسهل التشغيل ، ويسهل صيانة فرع خط الأنابيب وتوريد كل فرع على مراحل.
4. بالإضافة إلى دور الأنابيب التقليدية الثلاثية ، فإنه يلعب أيضًا دور صمام الموقف المزدوج.يمكن اختيار أحد الأنبوب الرئيسي وخرج الأنبوب الفرعي بشكل تعسفي على أنه مغلق والآخر كحالة عمل سلسة.
5. يمكن لنموذج المنفعة أيضًا ضبط نسبة التدفق للأنبوب الرئيسي وخرج الأنبوب الفرعي بشكل تعسفي ، طالما يمكن تعديل زاوية قطعة الصمام في تجويف الأنبوب.
6. المحملة الملولبة هي نوع من تجهيزات الأنابيب الصناعية.وظيفتها الرئيسية هي فصل الوسط.في عملية التصنيع ، هناك نوعان من تزوير وصب.
7. تزوير يشير إلى تزوير بتسخين سبيكة أو شريط مستديرة ، وتشكيل بعد تشكيل الخيط على السرير العلوي ؛يشير الصب إلى صهر السبائك وصبها في نموذج المحملة ، ثم تشكيلها بعد التبريد.
8. بسبب عملية التصنيع المختلفة ، يكون ضغط التزوير أعلى بكثير من ضغط الصب.
9. معايير التصنيع الرئيسية للقمصان الملولبة هي بشكل عام GB / t14626 و ASME B16.11 و bs3799.
أنابيب الفولاذ المقاوم للصدأ المحملة مترابطة من ورقة بيانات تجهيزات الفولاذ المقاوم للصدأ
| القطر الاسمي | المركز حتى النهاية | قطر الدائرة | سماكة | طول الفقرة | ||||||||
| المحملة | د | Cmin | ||||||||||
| DN | مصادر القدرة النووية | 2000 رطل | 3000 رطل | 6000 رطل | 2000 رطل | 3000 رطل | 6000 رطل | 2000 رطل | 3000 رطل | 6000 رطل | معاهدة عدم الانتشار | ص |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 | 3.0 | 3.0 | 6.5 | 6.5 | 6.5 |
| 8 | 1/4 | 21 | 25 | 29 | 22 | 25 | 33 | 3.0 | 3.5 | 6.5 | 8.0 | 10.0 |
| 10 | 3/8 | 25 | 29 | 33 | 25 | 33 | 38 | 3.0 | 3.5 | 7.0 | 9.0 | 10.5 |
| 15 | 1/2 | 29 | 33 | 38 | 33 | 38 | 46 | 3.0 | 4.0 | 8.0 | 11.0 | 13.5 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 | 3.0 | 4.5 | 8.5 | 12.5 | 14.0 |
| 25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 | 3.5 | 5.0 | 10.0 | 14.5 | 17.5 |
| 32 | 1.1 / 4 | 44 | 51 | 60 | 56 | 62 | 75 | 4.0 | 5.5 | 10.5 | 17.0 | 18.0 |
| 40 | 1.1 / 2 | 51 | 60 | 64 | 62 | 75 | 84 | 4.0 | 5.5 | 11.0 | 18.0 | 18.5 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 | 4.5 | 7.0 | 12.0 | 19.0 | 19.0 |
| 65 | 2.1 / 2 | 76 | 83 | 95 | 92 | 102 | 121 | 5.5 | 7.5 | 15.5 | 23.5 | 29.0 |
| 80 | 3 | 86 | 96 | 106 | 110 | 121 | 146 | 6.0 | 9.0 | 16.5 | 26.0 | 30.0 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 | 6.5 | 11.0 | 18.5 | 27.5 | 33.0 |
1. إن المحمل الملولب بالفولاذ المقاوم للصدأ يحل تمامًا مشكلة الإغلاق بين أسطح الختم لأنابيب التوصيل التقليدية ، ومقاومة التدفق صغيرة.
2. يمكن فحص قمزة الفولاذ المقاوم للصدأ المثبتة على خط الأنابيب وصيانتها مباشرة على الخط لتقليل التكلفة ؛الهيكل بسيط ، الحجم صغير ، والوزن خفيف.
3. الفولاذ المقاوم للصدأ هيكل ختم الأنابيب الثلاثية ، يتم توفير الصمام بالقوة الميكانيكية للجسم الرئيسي ، ويضمن أداء الختم في ظروف العمل المختلفة.
4. عندما تكون مفتوحة بالكامل أو مغلقة بالكامل ، فإنها لن تسبب تآكل سطح مانع تسرب الصمام.
5. يمكن استخدامه في نطاق واسع ، من الصغيرة إلى عدة مليمترات ، إلى عدة أمتار ، من الفراغ العالي إلى الضغط العالي.
