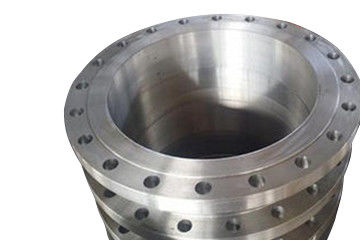

الكربون الصلب الأنابيب مأخذ اللحام شفة لحام

وصف

شفة اللحام بالمقبس تشير إلى الحافة الملحومة عند طرف الأنبوب وخارجه عند إدخال طرف الأنبوب في سلم حلقة الحافة. هناك نوعان مع أو بدون عنق.الحافة ذات العنق لها صلابة جيدة ، تشوه لحام صغير وأداء ختم جيد.

يمكن استخدامه في الحالة بضغط 1.0 ~ 10.0MPa. شفة B للسفينة هي أيضا شفة لحام مأخذ ، والتي تستخدم في مناسبة متطلبات الختم العالية.أثناء التصميم ، يمكن فحص شفة لحام المقبس على أنها شفة متكاملة.

لحام المقبس هو مد الأنبوب إلى جسم الصمام للحام.بعد التشكيل ، تكون مشابهة لاتصال الخيط الداخلي.بشكل عام ، هناك المزيد من أنابيب الصلب الكربوني وأنابيب الفولاذ المقاوم للصدأ أقل من 2 "مع لحام المقبس.يستخدم لحام بعقب أيضًا لأنابيب الفولاذ المقاوم للصدأ أقل من 2 "، مثل شفة شفة الأكمام الانزلاقية ؛ يستخدم لحام بعقب بشكل أساسي لأنابيب التيتانيوم ، فولاذ ثنائي الطور ، سبائك قاعدة النيكل ، إلخ.

مقدمة بريف

1. يشكل لحام المقبس لحام فيليه ، بينما يشكل لحام بعقب اللحام بعقب.

2. مفصل المؤخرة أفضل من مفصل المقبس وفقًا لحالة القوة والضغط لمفصل اللحام ، لذلك يجب استخدام مفصل المؤخرة في حالة مستوى الضغط العالي وحالة الخدمة السيئة.

3. يستخدم لحام المقبس بشكل عام لقطر الأنبوب الصغير أقل من أو يساوي Dn40 ، وهو أكثر اقتصادا.

4. لحام بعقب يستخدم عادة ل Dn40 وما فوق.يستخدم شكل اتصال لحام المقبس بشكل رئيسي في لحام القطر الصغير 5.بشكل عام ، يكون سمك جدار الأنبوب ذو القطر الصغير رقيقًا ، ويسهل تلاشيه وخفته ، ولحام بعقب صعب ، لذلك فهو أكثر ملاءمة لحام اللحام.

6. بالإضافة إلى ذلك ، فإن لحام المقبس لديه وظيفة التعزيز ، لذلك غالبا ما يستخدم تحت ضغط عال.

شارباتي

1. الشكل الأساسي لشفة المقبس هو نفس الشكل الخاص بالفلنجة مع اللحام المسطح للعنق.

2. يوجد جزء من المقبس على الفتحة الداخلية للشفة ، يتم إدخال الأنبوب في المقبس ويلحم ، ويتم لحام دائرة اللحام على الجزء الخلفي من الحافة.

3. نظرًا لوجود فجوة بين شفة المقبس وحافة الأنبوب ، فمن السهل إنتاج التآكل.

4. إذا تم لحام آخر في الداخل ، يمكن تجنب هذا التآكل.

5. إن قوة الإرهاق لحافة المقبس الملحومة على كلا الجانبين أعلى بنسبة 5٪ من تلك الموجودة في الحافة المسطحة ، والقوة الثابتة هي نفسها.

6. عند استخدام هذا النوع من شفة المقبس ، يجب أن يكون قطرها الداخلي هو نفس قطر الأنبوب.شفة المقبس قابلة للتطبيق فقط على الأنابيب التي يقل قطرها الاسمي عن 150.

تخصيص

1 ، نوع سطح الختم: RF ، MFM ، TG ، RJ

2 ، المواد: فولاذ الكربون: ASTM A105 ، 20 × Q235 ، 16Mn ، ASTM A350 LF1 ، LF2 CL1 / Cl2 ، LF3 CL1 / Cl2 ، ASTM a694 F42 ، F46 ، F48 ، F50 ، f52 ، f56 ، F60 ، F65 ، F70 ؛

3 ، الفولاذ المقاوم للصدأ: ASTM A182 f304 ، 304L ، F316 ، 316L ، 1Cr18Ni9Ti ، 0Cr18Ni9Ti ، 321 ، 18-8 ؛

4 ، سبائك الصلب: ASTM A182 F1 ، f5a ، F9 ، F11 ، F12 ، F22 ، F91 ، a182f12 ، a182f11 ، 16MnR ، Cr5Mo ، 12Cr1MoV ، 15CrMo ، 12cr2mo1 ، A335P22 ، st45.8 / Ⅲ ؛

5 ، معيار التصنيع: ANSI B16.5 ، HG20619-1997 ، GB / T9117.1-2000 — GB / T9117.4-200 ، HG20597-1997.

6 ، وضع الاتصال: الجوز شفة ، اتصال الترباس.

7 ، عملية الإنتاج: تزوير المهنية الشاملة ، تزوير التصنيع ، إلخ.

8 ، طريقة المعالجة: عالية الدقة CNC مخرطة تحول ، مخرطة عامة ، لحام الأرجون قوس ومعالجة أخرى.

9 ، نطاق التطبيق: المرجل وأوعية الضغط ، البترول ، الصناعة الكيميائية ، بناء السفن ، صناعة الأدوية ، المعادن ، الآلات ، ختم صناعة الأغذية الكوع ، إلخ.

ميزة والعيب

1 ، لا توجد مشكلة الشطب.لا توجد مشكلة في مفصل المؤخرة والحافة الخاطئة ؛يمكن تعديل موضع اللحام إلى لحام مسطح.

2 ، واحد هو أن حالة الإجهاد بعد اللحام ليست جيدة ، ومن السهل أن يكون لديك لحام غير مكتمل ، وهناك فجوة في نظام الأنابيب.

3 ، لحام المقبس غير مناسب لنظام الأنابيب المستخدم للوسط الحساس للتآكل الكراك ونظام الأنابيب مع متطلبات التنظيف العالية.

4 ، علاوة على ذلك ، فإن سمك جدار خط الأنابيب عالي الضغط ، حتى خط الأنابيب ذو القطر الصغير ، كبير جدًا أيضًا ، ويمكن استخدام لحام بعقب لتجنب لحام المقبس قدر الإمكان.

تطبيق

الغلايات وأوعية الضغط والبترول والصناعات الكيماوية وبناء السفن والصيدلة والمعادن والآلات وختم الكوع والصناعات الأخرى.

صفقة

أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب

موعد التسليم

لدينا مصنع مسطح من الصلب لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
