تفاصيل المنتج:
|
| اسم المنتج: | شفة اللحام التناكبي | مواد: | الكربون الصلب |
|---|---|---|---|
| الإتصال: | اللحام | اساسي: | GB / ANSI / JIS / DIN |
| التعبئة: | التعبئة القياسية | الاستخدام: | نقل زيت غاز الماء |
| إبراز: | 2.5MPa شفة لحام بعقب,شفة لحام بعقب DN65,شفة لحام بعقب لخطوط الأنابيب |
||

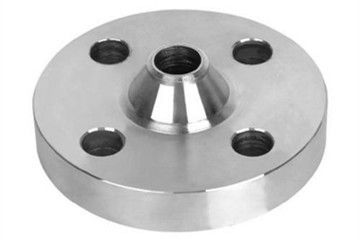

شفة اللحام التناكبي ، والمعروفة أيضًا باسم شفة العنق العالية ، هي نوع من تركيبات الأنابيب ، والتي تشير إلى الحافة ذات العنق وانتقال الأنبوب ووصلة اللحام التناكبي مع الأنابيب.شفة اللحام التناكبي ليست سهلة التشوه ، محكمة الإغلاق ، وتستخدم على نطاق واسع.إنها مناسبة لخطوط الأنابيب ذات التقلبات الكبيرة في الضغط أو درجة الحرارة أو درجة الحرارة المرتفعة والضغط العالي ودرجة الحرارة المنخفضة.السعر رخيص نسبيًا ، والضغط الاسمي لا يزيد عن 2.5 ميجا باسكال ؛كما أنها تستخدم لنقل الوسائط باهظة الثمن والقابلة للاشتعال والمتفجرة.الضغط الاسمي حوالي pn16mpa.
المعيار: GB / ANSI / JIS / DIN
صلة: اللحام
الاستعمال: نقل زيت غاز الماء
تسلسل تركيب شفة اللحام التناكبي:
1. أولاً وقبل كل شيء ، قبل الانضمام إلى شفة اللحام التناكبي ، يجب فرز الجوانب الداخلية والخارجية لتجهيزات الأنابيب الفولاذية المقاومة للصدأ المتصلة.
2. يتم تثبيت ألواح الفلنجة مع حلقة الأخدود على التوالي على الأنابيب المراد توصيلها.
3. أدخل حلقة إحكام مطاطية على شكل O وحلقة إحكام من الفولاذ المقاوم للصدأ مثبتة على كلا الجانبين في لوحة الحافة مع حلقة الأخدود.القطر الداخلي لحلقة الختم هو نفس قطر الأنبوب.
4. ثم قم بتوصيل فتحات الحافة بالمسامير ، وشد مجموعة البراغي بشكل متماثل.
5. عند شد فلنجة اللحام التناكبي ، يجب الانتباه لجعل إحكام كل وصلة يصل إلى المواصفات المطلوبة.
فلنجات لحام من الفولاذ الكربوني بعقب ورقة البيانات الفنية على النحو التالي:
| القطر الاسمي | 16 كجم = لتر.6 ميجا باسكال | ||||
| القطر الخارجي | مسافة ثقب الترباس | قطر الترباس | رقم ثقب الترباس | سمك شفة | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
أ.حزمة كيس فقاعة بلاستيكية ب حزمة كيس منسوج ج البليت د.حسب الطلب.
يتمتع مصنع الصلب المسطح لدينا بقدرة عالية على الإنتاج ، ووقت التسليم هو 35 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب موعد الشحن الخاص بك والوفاء به.
