تفاصيل المنتج:
|
| اسم المنتج:: | شفة لحام العنق | اساسي:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| مسلك:: | M10-M27 | قطر شفة:: | 75 مم - 2190 مم |
| تطبيق: | الصناعية والبترولية | الضغط: | الفئة 150/300/600/9001500/2500 |
| إبراز: | شفة عنق اللحام بالحجم الكامل,شفة عنق اللحام من الصلب الكربوني |
||
شفة اللحام بعقب مع الرقبة هي نوع من تركيب الأنابيب ، وهو نوع من الحافة مع الرقبة وانتقال الأنابيب المستديرة ووصلة اللحام بعقب مع الأنابيب. شفة لحام بعقب ليس من السهل أن تشوه ، مختومة بشكل جيد ، تستخدم على نطاق واسع ، مع متطلبات جامدة ومرنة مقابلة وانتقال رقيق لحام بعقب معقول.المسافة بين وصلة اللحام وسطح المفصل كبيرة ، وسطح المفصل خالٍ من تشوه درجة حرارة اللحام.
شفة لحام بعقب العنق تنتمي إلى شفة متكاملة. بسبب الهيكل الانتقالي ووصلة اللحام التناكبي للرقبة المستدقة ، يتم تعزيز قوة وصلابة الحافة ، وأداء الختم أفضل من أداء شفة اللحام المسطح.العيب هو أنه يحتاج إلى التصنيع عن طريق التزوير ، ويستهلك الكثير من المواد ويكلف الكثير من التصنيع.
1. إنها مناسبة للضغط العالي ، الحرارة العالية أو متطلبات الختم العالية.
2. شفة لحام بعقب مصنوعة بشكل عام من عملية تزوير أو تزوير.
3. عند استخدام الصفيحة الفولاذية أو الصلب المقطع في التصنيع ، يجب تلبية المتطلبات التالية:
(1) يجب أن تخضع شفة اللحام بعقب للكشف عن الخلل بالموجات فوق الصوتية دون عيوب التصفيح ؛
(2) يتم قطعها إلى شرائح على طول اتجاه لف الصلب ، ويتم ثنيها ولحمها بعقب في حلقة ، ويشكل سطح الفولاذ سطحًا أسطوانيًا للحلقة.لا يجب تشكيل الصفيحة الفولاذية مباشرة في شفة لحام بعقب العنق ؛
(3) يجب أن يكون لحام بعقب الحلقة لحامًا كامل الاختراق ؛
(4) يخضع اللحام بعقب الحلقة للمعالجة الحرارية بعد اللحام ، ويخضع لأشعة 100٪ أو للكشف عن الخلل بالموجات فوق الصوتية ، ويجب أن يستوفي الكشف بالأشعة المعايير ، ويجب أن يستوفي الكشف بالموجات فوق الصوتية المتطلبات الوطنية.
1 ، شفة لحام بعقب ليس من السهل أن تشوه ، مختومة بشكل جيد وتستخدم على نطاق واسع.
2 ، لديها متطلبات جامدة ومرنة المقابلة والانتقال معقول ترقق اللحام.
3 ، المسافة بين تقاطع اللحام وسطح المفصل كبيرة ، وسطح المفصل خالٍ من تشوه درجة حرارة اللحام.
4 ، وهي تعتمد على هيكل شكل قرن معقد نسبيًا ، وهو مناسب لخطوط الأنابيب ذات الضغط الكبير أو تقلبات درجة الحرارة أو خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي ودرجة الحرارة المنخفضة.
5 ، يستخدم بشكل عام لخطوط الأنابيب مع PN أكبر من 2.5MPa خط أنابيب ووصلة الصمام ؛كما تستخدم لنقل الأنابيب وسائل الإعلام مكلفة ومشتعلة ومتفجرة.

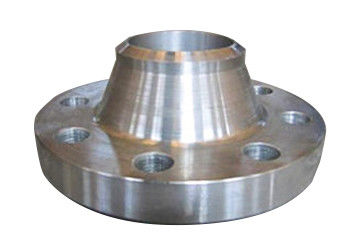

ورقة بالحجم الكامل بعد المعالجة الحرارية من الصلب الكربوني ورقة شفة عنق اللحام
| شفة العنق ملحومة بعقب الصلب | ||||||||||||
| الحجم الاسمي | أبعاد الاتصال | سمك شفة | عنق شفة | ارتفاع شفة | ||||||||
| قطر شفة | قطر حفرة المركز | قطر ثقب الترباس | عدد فتحات المسامير | بولت | ن | س | ح | ص | ||||
| DN | أ | ب | ||||||||||
| 10 | 90 | 60 | 14 | 4 | م 12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | م 12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ] 05 | 75 | 14 | 4 | م 12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | م 12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | م 16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | م 16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | م 16 | 18 | 74 | 74 | 2.9 | 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | 8 | م 16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
1. أشكال اللحام المختلفة: اللحام المسطح لا يمكن تصويره بالأشعة ، بينما اللحام بعقب يمكن.
2. شكل اللحام بين الأنبوب مع شفة اللحام المسطحة للرقبة والشفة هو اللحام فيليه ، في حين أن شكل اللحام بين الحافة مع اللحام المسطح للعنق والأنبوب هو اللحام المحيطي.
3. شكل اللحام المسطح هو لحام فيليه ، وشكل اللحام التناكبي هو لحام محيط بعقب.
4. مواد مختلفة: يتم تصنيع مادة شفة اللحام بالرقبة من لوحة فولاذية عادية بسماكة تلبي المتطلبات ، في حين أن مادة شفة اللحام بالرقبة يتم تشكيلها في الغالب من أجزاء فولاذية مطروقة.
5. الضغط الاسمي مختلف: الضغط الاسمي لحافة اللحام المسطحة مع الرقبة هو 0.6-4.0mpa ، بينما الضغط الاسمي لحافة اللحام المسطحة مع الرقبة هو 1-25mpa.
6. من الواضح أن مستوى الضغط المطبق لشفة اللحام المسطحة مع الرقبة أقل.
7. طرق التوصيل المختلفة: أكبر فرق بين شفة اللحام المسطحة للرقبة وشفة اللحام بعقب العنق في الهيكل يكمن في طريقة التوصيل بين الفوهة وشفة.
8. بشكل عام ، شفة اللحام المسطحة للرقبة هي اتصال فيليه بين الفوهة و الفلنجة ، بينما شفة لحام بعقب العنق هي مفصل بعقب بين الحافة والفوهة.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا مصنع كامل الحجم بعد المعالجة الحرارية للكربون الصلب الملحوم شفة العنق لديها قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
