تفاصيل المنتج:
|
| اسم المنتج:: | شفة لحام العنق | اساسي:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| مسلك:: | M10-M27 | قطر شفة:: | 75 مم - 2190 مم |
| تطبيق: | الصناعية والبترولية | الضغط: | الفئة 150/300/600/9001500/2500 |
| تسليط الضوء: | cs الشفاه الشفاه الأنابيب cs,cs شفة الوجه اللحام cs مسطحة |
||

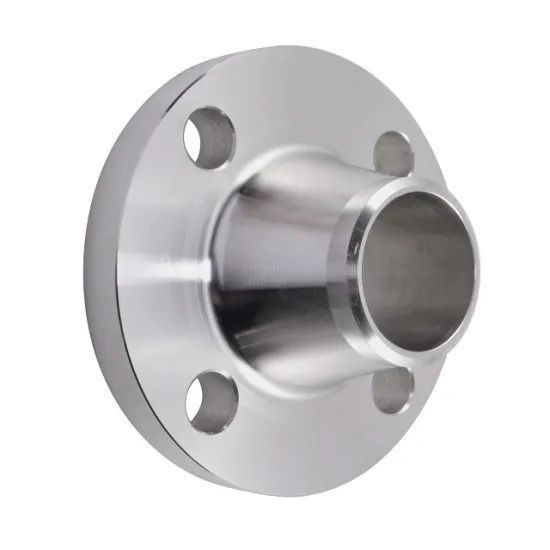

شفة اللحام التناكبي بالرقبة هي نوع من تركيبات الأنابيب ، وهي نوع من شفة ذات رقبة وانتقال الأنبوب الدائري ووصلة اللحام التناكبي مع الأنابيب. شفة اللحام التناكبي ليست سهلة التشوه ، محكمة الإغلاق ، مستخدمة على نطاق واسع ، مع متطلبات صلبة ومرنة مقابلة وانتقال رقيق للحام بعقب معقول.المسافة بين وصلة اللحام وسطح المفصل كبيرة ، وسطح المفصل خالي من تشوه درجة حرارة اللحام.
شفة اللحام بعقب العنق تنتمي إلى فلنجة متكاملة. بسبب الهيكل الانتقالي ووصلة اللحام التناكبي للرقبة المستدقة ، تم تعزيز قوة وصلابة الحافة ، وأداء الختم أفضل من أداء شفة اللحام المسطحة.العيب هو أنه يحتاج إلى التصنيع عن طريق التطريق ، ويستهلك الكثير من المواد ويكلف الكثير من التصنيع.
1. إنها مناسبة للضغط العالي ، درجات الحرارة العالية أو متطلبات الختم العالية.
2. شفة اللحام التناكبي مصنوعة بشكل عام من عملية تزوير أو تزوير.
.عند استخدام الصفيحة الفولاذية أو المقطع الفولاذي للتصنيع ، يجب استيفاء المتطلبات التالية:
(1) يجب أن تخضع شفة اللحام التناكبي لاكتشاف الخلل بالموجات فوق الصوتية دون عيوب التصفيح ؛
(2) يجب أن تقطع إلى شرائح على طول اتجاه دحرجة الصلب ، وتكون مثنية وملحومة بعقب في حلقة ، ويشكل سطح الفولاذ سطح أسطواني للحلقة.لا يجوز تشكيل الصفيحة الفولاذية مباشرة في شفة اللحام بعقب العنق ؛
(3) يجب أن يكون اللحام بعقب الحلبة عبارة عن لحام اختراق كامل ؛
(4) يجب أن يخضع اللحام التناكبي للحلقة للمعالجة الحرارية بعد اللحام ، ويجب أن يخضع 100٪ من الأشعة أو الكشف عن الخلل بالموجات فوق الصوتية ، ويجب أن يفي الكشف بالأشعة بالمعايير ، ويجب أن يفي الكشف بالموجات فوق الصوتية بالمتطلبات الوطنية.
1. الضغط الاسمي مختلف: الضغط الاسمي لشفة اللحام المسطحة مع العنق هو 0.6-4.0mpa ، بينما الضغط الاسمي لشفة اللحام المسطحة مع العنق هو 1-25mpa.
2 من الواضح أن مستوى الضغط المطبق لشفة اللحام المسطحة مع العنق يكون أقل.
3 طرق التوصيل المختلفة: يكمن الاختلاف الأكبر بين شفة اللحام المسطحة للرقبة وشفة اللحام بعقب العنق في الهيكل في طريقة التوصيل بين الفوهة والشفة.
4. بشكل عام ، تكون شفة اللحام المسطحة للرقبة عبارة عن وصلة حشو بين الفوهة والشفة ، في حين أن شفة اللحام بعقب العنق هي الوصلة التناكبية بين الحافة والفوهة.
ورقة بيانات الفلنجات المصنوعة من الصلب الكربوني بالحجم الكامل بعد اللحام
| شفة فولاذية ملحومة بعقب الرقبة | ||||||||||||
| الحجم الاسمي | أبعاد الاتصال | سمك شفة | رقبة شفة | ارتفاع شفة | ||||||||
| قطر شفة | قطر فتحة المركز | قطر ثقب الترباس | عدد فتحات المسامير | بولت | ن | س | ح | ر | ||||
| DN | أ | ب | ||||||||||
| 10 | 90 | 60 | 14 | 4 | م 12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | م 12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ] 05 | 75 | 14 | 4 | م 12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | م 12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | م 16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | م 16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | م 16 | 18 | 74 | 74 | 2.9 | 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | 8 | م 16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
1. أشكال اللحام المختلفة: اللحام المسطح لا يمكن تصويره بالأشعة ، بينما اللحام التناكبي يمكن.
2. شكل خط اللحام بين الأنبوب مع شفة اللحام المسطحة بالرقبة والحافة هو عبارة عن لحام دائري ، في حين أن شكل اللحام بين الحافة مع اللحام المسطح للرقبة والأنبوب يكون عبارة عن لحام محيطي.
3. شكل اللحام المسطح عبارة عن لحامين شرائح ، وشكل اللحام التناكبي هو لحام تناكبي محيطي واحد.
4. مواد مختلفة: يتم تشكيل مادة اللحام بالفلنجة بالرقبة من صفيحة فولاذية عادية بسمك يلبي المتطلبات ، في حين أن مادة اللحام بشفة مع العنق يتم تشكيلها في الغالب من أجزاء فولاذية مطروقة.
1 ، شفة اللحام التناكبي ليست سهلة التشوه ، محكمة الإغلاق ومستخدمة على نطاق واسع.
2 ، لديها متطلبات صلبة ومرنة مقابلة وانتقال ترقق لحام بعقب معقول.
3 ، المسافة بين تقاطع اللحام وسطح المفصل كبيرة ، وسطح المفصل خالي من تشوه درجة حرارة اللحام.
4 ، إنها تعتمد هيكلًا معقدًا نسبيًا على شكل قرن ، وهو مناسب لخطوط الأنابيب ذات الضغط الكبير أو تقلبات درجة الحرارة أو خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي ودرجة الحرارة المنخفضة.
5 ، يستخدم بشكل عام لخطوط الأنابيب مع PN أكبر من 2.5MPa خط الأنابيب ووصلة الصمام ؛تستخدم أيضًا لنقل خطوط أنابيب الوسائط باهظة الثمن والقابلة للاشتعال والمتفجرة.
أ.حزمة كيس فقاعة بلاستيكية ب حزمة كيس منسوج ج البليت د.حسب الطلب
لدينا مصنع كامل الحجم بعد اللحام برقبة الكربون الصلب لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت في عجلة من أمرنا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
