تفاصيل المنتج:
|

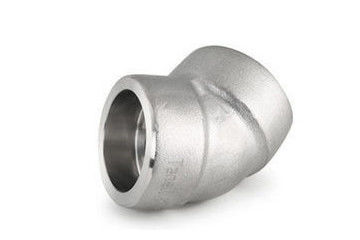

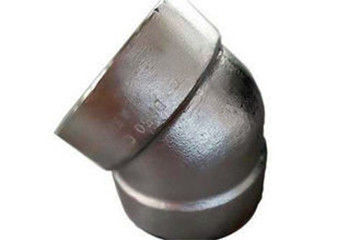

| اسم المنتج:: | كوع لحام الكربون الصلب المقبس | بحجم:: | الحجم الكامل |
|---|---|---|---|
| اساسي:: | GB / ANSI / JIS / DIN | مواد:: | الكربون الصلب |
| تقنية:: | دفع وختم الساخنة | المعالجة السطحية:: | طلاء مضاد للتآكل |
| تسليط الضوء: | cs socket weld elbow,45 درجة Socket Weld المرفقين |
||
في نظام الأنابيب ، يكون الكوع هو المناسب الذي يغير اتجاه مسار الأنابيب.وفقًا للزاوية ، هناك ثلاثة أنواع من الأكثر استخدامًا: 45 درجة ، 90 درجة ، 180 درجة.بالإضافة إلى ذلك ، وفقًا لاحتياجات الطريق الهندسي ، توجد أكواع زاوية أخرى غير طبيعية مثل 60 درجة.وفقًا للمادة ، هناك الحديد الزهر والفولاذ المقاوم للصدأ وسبائك الصلب والحديد الزهر القابل للطرق والفولاذ الكربوني والمعادن غير الحديدية والبلاستيك.وفقا لعملية الإنتاج ، هناك كوع اللحام ، ختم الكوع ، دفع الكوع ، صب الكوع ، إلخ. تتقاطع خطوط تمديد فتحتين لكوع 45 درجة إلى زاوية حادة ، بينما يعرف 90 درجة أن خطوط تمديد فتحتين رأسيتين.يتم تشكيل زاوية حادة بعد توصيل الأنابيب على جانبي كوع 45 درجة ، في حين يتم تشكيل زاوية قائمة بعد توصيل الأنابيب على جانبي كوع 90 درجة. لا يجوز لحام المرفقين بزاوية 45 درجة في 90 درجة للاستخدام. الأكواع هي منطقة تركيز الضغط على الأنابيب ، ومعظم إجهاد التمدد وتشوه التبريد يتم تحريره في المرفقين.اللحام نفسه رابط ضعيف ، وسيسبب تشوه التعب تلف التكسير.
المواد: الكربون الصلب
نطاق الحجم: DN15-700
نطاق الضغط: 3000 رطل ، 6000 رطل ، 9000 رطل أو sch80 ، sch160 و XXS
المعالجة السطحية: مكافحة النفط.مكافحة الرسم
DN |
القطر الخارجي | توسيط لإنهاء الأبعاد | |
| مسلسل | السلسلة B | نصف قطر طويل | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1 ، اختيار المواد وتقطيعها ، حدد لوحة فولاذية مناسبة ، وقطع ، ووضع علامة على الفرن ، ورقم الدفعة ، ومواصفات تركيب الأنابيب ، واسم المشروع وعدد المواد الخام بوضوح.
2 ، يتم الضغط على الكوع ولحمه لتشكيله ، ويتم الحفاظ على الضغط المحيطي متوازنًا أثناء عملية الضغط.
3 ، المعالجة الحرارية: وفقا لعملية المعالجة الحرارية.المعالجة السطحية: بعد المعالجة الحرارية ، تتم إزالة الجلد المؤكسد من تركيبات الأنابيب بواسطة آلة الصنفرة لجعلها تظهر بريق معدني.
4 ، اختبار غير تدميري للكوع: طرق الجسيمات المغناطيسية شائعة الاستخدام ، والموجات فوق الصوتية ، والاختراق واختبارات التصوير الشعاعي للكشف عن عيوب السطح.
5 ، نهاية بالقطع: أخدود بالقطع من الوجه النهائي الميكانيكية وفقا لرسم تأكيد التصميم.
6 ، فحص المظهر: يجب أن يكون الكوع خاليًا من الشقوق والظواهر الأخرى ، ويجب أن يكون السطح خاليًا من البقع الصلبة.
7 ، يجب أن تكون الأسطح الداخلية والخارجية للمرفقين ناعمة بدون تلف في عيوب القوة والمظهر.لا يُسمح بإصلاح اللحام لأي خلل في جسم الكوع.
8 ، أبعاد التفتيش: قياس العيار.قياس ارتفاع المركزقياس سمك الجدارقياس الاستدارةقياس الصلابةقياس الأخدودقياس الانحراف الأفقيقياس الانحراف المائل.
9 ، التخليل ، التخميل ووضع العلامات.
يتضمن كوع لحام مقبس الفولاذ الكربوني بشكل أساسي عملية التشكيل بالدفع على الساخن وعملية تشكيل الختم.إنها قابلة للتطبيق بشكل أساسي على الطاقة البتروكيماوية ، الفضاء ، الصناعة العسكرية ، الحماية من الحرائق ، المعادن ، بناء السفن ، الغاز ، الطاقة النووية ، حماية البيئة وغيرها من الإدارات والمجالات التي تتطلب ضغطًا عاليًا وحجمًا دقيقًا.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
مصنعنا لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
