تفاصيل المنتج:
|

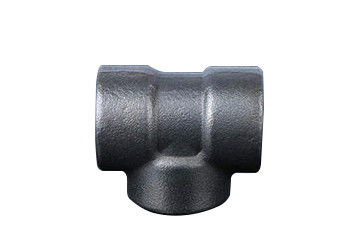

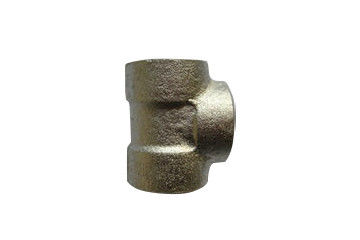

| اسم المنتج:: | لحام الكربون الصلب المقبس المحملة | عملية الإنتاج:: | صقل |
|---|---|---|---|
| مواد:: | ASTM A105、20 # 、 Q235 | هدف:: | البترول والكيماويات |
| شكل: | مساو | نوع: | المحملة |
| تسليط الضوء: | cs socket wee tee,ASTM Socket Weld Fittings |
||
يستخدم تي ، المعروف أيضًا باسم مفصل تي ، بشكل رئيسي لتغيير اتجاه السائل وفي فرع خط الأنابيب الرئيسي. نهاية فوهة المحملة على قدم المساواة هي نفس الحجم ؛حجم الفوهة الرئيسي للحد من نقطة الإنطلاق هو نفسه ، وحجم فوهة الأنبوب الفرعي أصغر من الأنبوب الرئيسي.هناك طريقتان لعمل نقطة الإنطلاق: الانتفاخ الهيدروليكي والضغط الساخن.قمزة اللحام بالمقبس هي نوع من تركيبات توصيل الأنابيب ذات الضغط العالي ، والتي يتم تشكيلها بشكل أساسي عن طريق تشكيل الفولاذ المستدير أو السبائك الفارغة ، ثم معالجتها بواسطة المخرطة. تتضمن سلسلة أنبوب المقبس ثلاثة أشكال اتصال: توصيل لحام المقبس (SW) ، اتصال لحام بعقب (BW) وربط ملولب (TR).تجهيزات أنابيب المقبس القياسية ASME B16.11، Hg / T 21634-1996، MSS SP-83، MSS sp-79، MSS sp-97، MSS sp-95، GB / T 14383-2008، SH / t3410-96، gd2000 ، GD87 ، 40t025-2005 ، إلخ.
قمزة اللحام بالمقبس هي الجزء الذي يربط الأنبوب بالأنبوب ، والذي يلعب دورًا مهمًا في توصيل واستخدام تجهيزات الأنابيب. وفقًا لطريقة التوصيل ، يمكن تقسيمها إلى قمزة المقبس ، وقمزة ملولبة ، وشفة شفة وتي لحام.وهي مصنوعة من نفس مادة الأنبوب.
المعيار: ASME B16.11 ، MSS SP-83 ، GB / T 14383-2008 ، إلخ.
المواد: الكربون الصلب
نطاق الحجم: DN 6-100
نطاق الضغط: 3000،6000،900 رطل
المعالجة السطحية: مكافحة النفط.مكافحة الرسم
| القطر الاسمي | عمق المقبس | أبعاد المقبس | سمك الحائط | مركز إلى أسفل المقبس | |||||
| Cmin | |||||||||
| DN | مصادر القدرة النووية | جيمين | د 1 | 3000 رطل Sch80 | 6000LB Schl60 | 9000 رطل xxs | 3000 رطل Sch80 | 6000LB Schl60 | 9000 رطل XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1 ، لحام المقبس هو تمديد الأنبوب إلى جسم الصمام للحام ، يستخدم في الغالب لحام أنابيب الفولاذ الكربوني وأنابيب الفولاذ المقاوم للصدأ أدناه 2 ".
2 ، اللحام بعقب هو استخدام حرارة المقاومة لحام قطعتي عمل على طول وجه النهاية بالكامل في نفس الوقت ، والذي يستخدم على نطاق واسع في لحام قطع العمل.
3 ، أشكال اللحام مأخذ اللحام فيليه ، أشكال اللحام بعقب اللحام بعقب.لحام بعقب أفضل من لحام مأخذ في حالة القوة والضغط ، لذلك يجب استخدام لحام بعقب في حالة الضغط العالي والمجال السيئ.
4 ، يستخدم لحام المقبس بشكل عام لقطر أنبوب صغير أقل من أو يساوي Dn40 ، مثل صمام بقطر صغير وأنابيب ، وتركيب الأنابيب ولحام الأنابيب ، وهو أكثر اقتصادا.لحام بعقب يستخدم عادة لمن هم فوق Dn40.
5 ، ومعظم الضغط المنخفض من العيار الأصغر والأصغر هم لحام مأخذ ، في حين أن ذوي الضغط العالي هم لحام بعقب.
6 ، ويجب إجراء اختبار الكشف عن العيوب بنسبة 100 ٪ للحام بعقب لضمان عدم التسرب.
7 ، لحام المقبس يتطلب اختلاف في القطر لإدخال اللحام ، لحام بعقب غير مطلوب.
8 ، متطلبات اللحام بعقب أعلى بشكل عام من اللحام بالمقبس ، والجودة جيدة بعد اللحام ، وبالتالي فإن طريقة الكشف صارمة نسبيًا.
9 ، يخضع اللحام التناكبي للفحص الشعاعي ، بينما يخضع لحام المقبس لفحص الجسيمات المغناطيسية أو الاختراق.
1 ، ويستخدم على نطاق واسع المحملة لحام الكربون الصلب المقبس في بناء وصيانة البتروكيماويات والنفط والغاز والغاز المسال والأسمدة الكيميائية ومحطة الطاقة والطاقة النووية وبناء السفن وصناعة الورق والنظافة الغذائية والبناء الحضري وغيرها من الصناعات.
2 ، في الصناعة ، يكون ضغط هذا النوع من تركيبات الأنابيب أعلى ، والذي يمكن أن يصل إلى 600 كجم.في الحياة ، يكون ضغط أنابيب المياه أقل ، بشكل عام 16 كجم.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
مصنعنا لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
