تفاصيل المنتج:
|
| اسم المنتج:: | اقتران ملحومة مأخذ الفولاذ المقاوم للصدأ | بحجم:: | الحجم الكامل |
|---|---|---|---|
| اساسي:: | ASMEB16.11 、 GB / T14383-2008 | طريقة التوصيل:: | لحام المقبس |
| مواصفات:: | DN6 ~ DN100 | ||
| إبراز: | Ss Socket Weld Fittings,ss304 socket coupling coupling |
||
أداة التوصيل هي نوع من التركيبات الشائعة الاستخدام في توصيل خطوط الأنابيب الصناعية ، وتسمى أيضًا الرأس المباشر.اقتران هو أنبوب قصير يستخدم لتوصيل أنبوبين.نظرًا لاستخدامه المريح ، فإنه يستخدم على نطاق واسع في الإنشاءات المدنية والصناعة والزراعة وغيرها من المجالات. وفقًا لعملية التصنيع الخاصة به ، يمكن تقسيم أداة التوصيل إلى تزوير وصب.يتم تشكيل الحدادة عن طريق التسخين والتزوير بسبيكة أو قضيب مستدير وخيط بالقطع مع سرير علوي.يشير الصب إلى صهر السبائك وصبها في نموذج اقتران ثابت ، ثم تبريده.

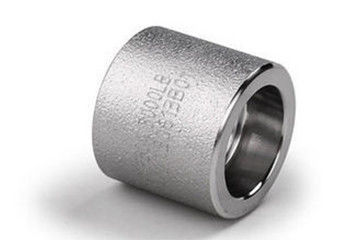

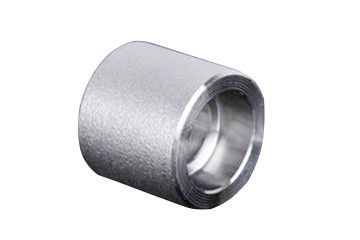

اقتران الجرس والحنفية هو موصل أنبوب يتم تشكيله بعد تزوير الفولاذ المستدير أو سبيكة.شكل اتصاله هو لحام المقبس.يتم إدخال الأنبوب الفولاذي في المقبس للحام.معايير التصنيع الرئيسية هي ANSI / ASME B16.11 و GB / T 14383-2008.مجموعة متنوعة من ذوي الياقات البيضاء تشمل طوق مزدوج المقبس وطوق واحد.من بينها ، يمكن تقسيم اقتران المقبس المزدوج إلى قطر متساوي وقطر مختلف.يمكن تقسيم اقتران المقبس المزدوج بقطر مختلف إلى متحدة المركز وغير مركزية.
يمكن استخدام اقتران الجرس والحنفية على نطاق واسع في أنابيب عيار مختلفة ، بما في ذلك أنابيب مفردة وثلاثية وأربعة اتجاهات ، بالإضافة إلى عدادات المياه والصمامات.
1. عمر خدمة طويل.في حالة درجة الحرارة والضغط المقدرة ، يمكن استخدام أداة التوصيل بأمان لأكثر من 50 عامًا.
2. مقاومة ممتازة للتآكل.يمكن للوصلة مقاومة تآكل معظم المواد الكيميائية ، ويمكنها تحمل تآكل الأحماض والقلويات عالية التركيز مع قيمة الأس الهيدروجيني تتراوح من 1 إلى 14 في نطاق كبير.
3. صلابة عالية.نظرًا لإضافة مواد مدعمة بألياف زجاجية ، ليس من السهل تشوه أداة التوصيل.
4. الحرارة والعزل.تبلغ درجة حرارة التشغيل القصوى للاقتران الموفر للطاقة 95 درجة مئوية ، والموصلية الحرارية للمنتج هي فقط 1/200 من تلك الخاصة بالأنابيب الفولاذية ، لذلك لديها أداء عزل حراري أفضل.
5. أداء اتصال موثوق.تكون قوة الوصلة المذوبة بالحرارة في أداة التوصيل أعلى من قوة جسم الأنبوب ، ولن يتم كسر المفصل بسبب حركة التربة أو الحمل.
6. أداء البناء الجيد.الاقتران خفيف ، عملية اللحام بسيطة ، البناء مريح والتكلفة الشاملة للمشروع منخفضة.
ورقة البيانات التقنية
ورقة بيانات ISO9001 اقتران ملحومة 304 Ss Socket Weld Fittings
| DN | بحجم | قطر التجويف للتجهيزات "D" | سماكة جدار المقبس - C | طول التمديد | ||||||||
| 3000 | 6000 | 9000 | ||||||||||
| 3000 | 6000 | 9000 | Ave. | Miin. | Ave. | Miin. | Ave. | Miin. | هـ | F | ||
| 6 | 1/8 " | 6.1 ~ 7.6 | 32-4.8 | 3.18 | 3.18 | 3.96 | 3.43 | 6.5 | 16 | |||
| 8 | 1/4 " | 8.5-10 | 5.6 ~ 7.1 | 3.78 | 3.3 | 4.6 | 4.01 | 6.5 | 16 | |||
| 10 | 3/8 " | 11.8-13.3 | 8.4 ~ 9.9 | 4.01 | 3.5 | 5.03 | 4.37 | 6.5 | 17.5 | |||
| 15 | 1/2 " | 15-16.6 | 11-12.5 | 5.6 ~ 7.2 | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 | 9.5 | 22.5 |
| 20 | 3/4 " | 20.2-21.7 | 14.8 ~ 16.3 | 10.3-11.8 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 9.5 | 24 |
| 25 | 1 " | 25.9 ~ 27.4 | 19.9 ~ 21.5 | 14.4 ~ 16 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 12.5 | 28.5 |
| 32 | 1.1 / 4 " | 34.3-35.8 | 28.7-30.2 | 22-23.5 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 12.5 | 30 |
| 40 | 1.1 / 2 " | 40.1-41.6 | 33.2 ~ 34.7 | 27.2-28.7 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 12.5 | 32 |
| 50 | 2 " | 51.7-53.3 | 42.1'43.6 | 37.4 ~ 38.9 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 19 | 41 |
| 65 | 2.1 / 2 " | 61.2-64.2 | 8.76 | 7.67 | 19 | 43 | ||||||
| 80 | 3 " | 76.4 ~ 79.4 | 9.52 | 8.3 | 19 | 44.5 | ||||||
| 100 | 4 " | 100.7-103.8 | 10.69 | 9.35 | 19 | 48 | ||||||
1 ، مصنوعة وصلات الفولاذ المقاوم للصدأ مأخذ اللحام من 304 ، 304L ، 316 ، 316L وغيرها من مواد الفولاذ المقاوم للصدأ.
2 ، وصلات اللحام مأخذ الفولاذ المقاوم للصدأ مقاومة للتآكل ، مقاومة درجات الحرارة العالية ، مقاومة الضغط العالي ، صحية وغير سامة ، قابلة لإعادة التدوير ومناسبة لنقل السوائل المسببة للتآكل (مثل سائل الأحماض والقلويات) ونظام إمدادات المياه والصرف الصحي البلدية.
2 ، إن وصلة اللحام بمقبس الفولاذ المقاوم للصدأ لديها قوة مقاومة ممتازة للتأثير وقوة شد ، وخفيفة الوزن وتركيب وصيانة مريحة.
3 ، يستخدم على نطاق واسع اقتران في الصناعة الكيميائية ، والألياف الكيميائية ، وصبغ ، وإمدادات المياه والصرف الصحي ، والغذاء ، والأدوية ، ومعالجة مياه الصرف الصحي ، والتحليل الكهربائي وغيرها من الصناعات بسبب أدائها الفريد.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج البليت د.حسب الطلب
لدينا مصنع ISO9001 Welded Coupling 304 Ss Socket Weld Factory لديها قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
