تفاصيل المنتج:
|

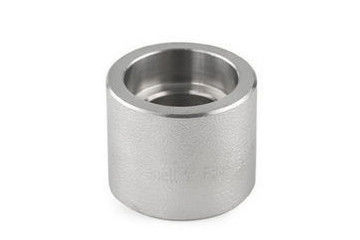

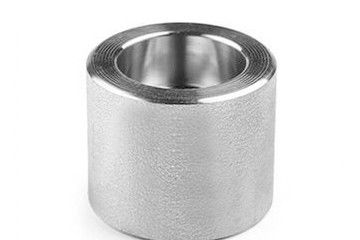

| اسم المنتج:: | اقتران ملحومة مأخذ الفولاذ المقاوم للصدأ | بحجم:: | الحجم الكامل |
|---|---|---|---|
| اساسي:: | ASMEB16.11 、 GB / T14383-2008 | طريقة التوصيل:: | لحام المقبس |
| مواصفات:: | DN6 ~ DN100 | ||
| إبراز: | تركيبات اللحام ASMEB16.11 Ss,304 تركيبات اللحام المقبس غير القابل للصدأ |
||
اقتران هو نوع من التركيبات التي يشيع استخدامها في توصيل خط الأنابيب الصناعي ، ويسمى أيضًا الرأس المباشر ، وهو عبارة عن أنبوب قصير يستخدم لتوصيل أنبوبين.بسبب استخدامه المريح ، فإنه يستخدم على نطاق واسع في البناء المدني والصناعة والزراعة وغيرها من المجالات.
وفقًا لعملية التصنيع ، يمكن تقسيم أداة التوصيل إلى عملية التشكيل والصب.يتم تشكيل الحدادة عن طريق التسخين والتزوير بسبيكة أو قضيب مستدير وخيط بالقطع مع سرير علوي.يشير الصب إلى صهر السبائك وصبها في نموذج اقتران ثابت ، ثم تبريده.اقتران الجرس والحنفية هو موصل أنبوب يتم تشكيله بعد تزوير الفولاذ المستدير أو سبيكة.شكل اتصاله هو لحام المقبس.يتم إدخال الأنبوب الفولاذي في المقبس للحام.معايير التصنيع الرئيسية هي ANSI / ASME B16.11 و GB / T 14383-2008. يتضمن الطوق المتنوع طوقًا مزدوجًا ومقبسًا واحدًا.من بينها ، يمكن تقسيم اقتران المقبس المزدوج إلى قطر متساوي وقطر مختلف.يمكن تقسيم اقتران المقبس المزدوج بقطر مختلف إلى متحدة المركز وغير مركزية.
يمكن استخدام اقتران الجرس والحنفية على نطاق واسع في أنابيب عيار مختلفة ، بما في ذلك أنابيب مفردة وثلاثية وأربعة اتجاهات ، بالإضافة إلى عدادات المياه والصمامات.
1. عمر خدمة طويل.في حالة درجة الحرارة والضغط المقدرة ، يمكن استخدام أداة التوصيل بأمان لأكثر من 50 عامًا.
2. مقاومة ممتازة للتآكل.يمكن للوصلة مقاومة تآكل معظم المواد الكيميائية ، ويمكنها تحمل تآكل الأحماض والقلويات عالية التركيز مع قيمة الأس الهيدروجيني تتراوح من 1 إلى 14 في نطاق كبير.
3. صلابة عالية.نظرًا لإضافة مواد مدعمة بألياف زجاجية ، ليس من السهل تشوه أداة التوصيل.
4. الحرارة والعزل.تبلغ درجة حرارة التشغيل القصوى للاقتران الموفر للطاقة 95 درجة مئوية ، والموصلية الحرارية للمنتج هي فقط 1/200 من تلك الخاصة بالأنابيب الفولاذية ، لذلك لديها أداء عزل حراري أفضل.
5. أداء اتصال موثوق.تكون قوة الوصلة المذوبة بالحرارة في أداة التوصيل أعلى من قوة جسم الأنبوب ، ولن يتم كسر المفصل بسبب حركة التربة أو الحمل.
6. أداء البناء الجيد.الاقتران خفيف ، عملية اللحام بسيطة ، البناء مريح والتكلفة الشاملة للمشروع منخفضة.
لحام مأخذ التوصيل ASMEB16.11 304 ورقة بيانات تجهيزات الفولاذ المقاوم للصدأ
|
DN |
بحجم |
قطر التجويف للتجهيزات "D" |
سماكة جدار المقبس - C |
طول التمديد |
||||||||
|
3000 |
6000 |
9000 |
||||||||||
|
3000 |
6000 |
9000 |
Ave. |
Miin. |
Ave. |
Miin. |
Ave. |
Miin. |
هـ |
F |
||
|
6 |
1/8 " |
6.1 ~ 7.6 |
32-4.8 |
|
3.18 |
3.18 |
3.96 |
3.43 |
|
|
6.5 |
16 |
|
8 |
1/4 " |
8.5-10 |
5.6 ~ 7.1 |
|
3.78 |
3.3 |
4.6 |
4.01 |
|
|
6.5 |
16 |
|
10 |
3/8 " |
11.8-13.3 |
8.4 ~ 9.9 |
|
4.01 |
3.5 |
5.03 |
4.37 |
|
|
6.5 |
17.5 |
|
15 |
1/2 " |
15-16.6 |
11-12.5 |
5.6 ~ 7.2 |
4.67 |
4.09 |
5.97 |
5.18 |
9.35 |
8.18 |
9.5 |
22.5 |
|
20 |
3/4 " |
20.2-21.7 |
14.8 ~ 16.3 |
10.3-11.8 |
4.9 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
9.5 |
24 |
|
25 |
1 " |
25.9 ~ 27.4 |
19.9 ~ 21.5 |
14.4 ~ 16 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
12.5 |
28.5 |
|
32 |
1.1 / 4 " |
34.3-35.8 |
28.7-30.2 |
22-23.5 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
12.5 |
30 |
|
40 |
1.1 / 2 " |
40.1-41.6 |
33.2 ~ 34.7 |
27.2-28.7 |
6.35 |
5.54 |
8.92 |
7.8 |
12.7 |
11.12 |
12.5 |
32 |
|
50 |
2 " |
51.7-53.3 |
42.1'43.6 |
37.4 ~ 38.9 |
6.93 |
6.04 |
10.92 |
9.5 |
13.84 |
12.12 |
19 |
41 |
|
65 |
2.1 / 2 " |
61.2-64.2 |
|
|
8.76 |
7.67 |
|
|
|
|
19 |
43 |
|
80 |
3 " |
76.4 ~ 79.4 |
|
|
9.52 |
8.3 |
|
|
|
|
19 |
44.5 |
|
100 |
4 " |
100.7-103.8 |
|
|
10.69 |
9.35 |
|
|
|
|
19 |
48 |
1 ، مصنوعة وصلات الفولاذ المقاوم للصدأ مأخذ اللحام من 304 ، 304L ، 316 ، 316L وغيرها من مواد الفولاذ المقاوم للصدأ.
2 ، وصلات اللحام مأخذ الفولاذ المقاوم للصدأ مقاومة للتآكل ، مقاومة درجات الحرارة العالية ، مقاومة الضغط العالي ، صحية وغير سامة ، قابلة لإعادة التدوير ومناسبة لنقل السوائل المسببة للتآكل (مثل سائل الأحماض والقلويات) ونظام إمدادات المياه والصرف الصحي البلدية.
2 ، إن وصلة اللحام بمقبس الفولاذ المقاوم للصدأ لديها قوة مقاومة ممتازة للتأثير وقوة شد ، وخفيفة الوزن وتركيب وصيانة مريحة.
3 ، يستخدم على نطاق واسع اقتران في الصناعة الكيميائية ، والألياف الكيميائية ، وصبغ ، وإمدادات المياه والصرف الصحي ، والغذاء ، والأدوية ، ومعالجة مياه الصرف الصحي ، والتحليل الكهربائي وغيرها من الصناعات بسبب أدائها الفريد.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا مصنع تركيبات اللحام المقبس ASMEB16.11 304 الفولاذ المقاوم للصدأ لديها قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
