تفاصيل المنتج:
|
| اسم المنتج:: | الفولاذ المقاوم للصدأ بعقب اللحام ينتهي | اساسي:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| محيط:: | تجهيزات الأنابيب الملحومة بعقب | مواد:: | ستانلس ستيل |
| تطبيق:: | ربط شفة فضفاضة | كود الرأس: | مستدير |
| إبراز: | نهاية كعب Ss,ينتهي كعب الفولاذ المقاوم للصدأ |
||

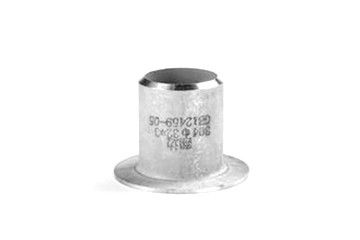

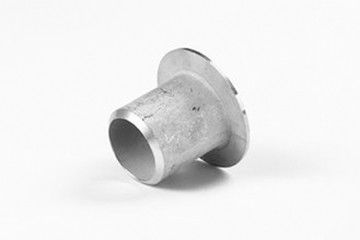

طرف كعب هو نوع من الأنابيب الملحومة بعقب الصلب.عادة ما يكون مقطعًا داخل شفة فضفاضة.تُعرف الحافة السائبة بشكل شائع باسم الحافة اللولبية ، بما في ذلك الحافة اللولبية اللولبية ، والشفة اللولبية الشفة والشفة اللولبية اللحمية بعقب.وغالبًا ما يتم استخدامه في حالة درجة الحرارة المتوسطة والضغط ليس عاليًا والتآكل المتوسط قويًا.
عندما يكون التآكل المتوسط قويًا ، يكون الجزء الوسيط الملامس للشفة هو أطراف كعب الروتين ، وذلك باستخدام مواد عالية الجودة مقاومة للتآكل مثل الفولاذ المقاوم للصدأ ومواد أخرى. من الخارج ، يتم استخدام حلقة الحافة من المواد منخفضة الجودة مثل الفولاذ الكربوني لتثبيتها لتحقيق الختم.نظرة عامة على التشفيه: التشفيه هو عملية ختم.هناك العديد من أنواع التشفيه وطرق التصنيف المختلفة.وفقًا لخصائص التشوه ، يمكن تقسيمها إلى تشفيه الاستطالة وتشفيه الضغط التشفيه.
التشفيه: يشير إلى طريقة التشكيل لتحويل ونصب الحافة المستقيمة على طول منحنى معين على حافة الجزء المستوي أو الجزء السطحي المنحني من الفراغ. العوامل الرئيسية التي تؤثر على معامل التشفيه النهائي هي: (1) كلما كان الاستطالة أكبر δ ، ومؤشر تصلب الإجهاد ومعامل التباين للمواد البلاستيكية ، كلما كان معامل التشفيه النهائي أصغر ، وهو ما يؤدي إلى التشفيه.
1 ، طريقة معالجة اللحام بعقب التشفيه ثقب مشترك قصير: طريقة المعالجة للثقب المسبق تحدد حالة حافة الثقب.
2 ، عندما تكون حافة الثقب خالية من نتوءات ، تمزق ، طبقة تصلب وغيرها من العيوب ، كلما كان معامل تشفيه الحد أصغر ، مما يؤدي إلى التشفيه.
3 ، في الوقت الحاضر ، تتم معالجة الثقوب الجاهزة بشكل رئيسي عن طريق طرق الثقب أو الحفر.تشير البيانات إلى أن الحد الأدنى من الثقب أقل من الثقب العام.
4 ، تتميز طريقة التثقيب التقليدية بكفاءة إنتاجية عالية وهي مناسبة بشكل خاص لتصنيع ثقوب كبيرة ، ولكنها ستسبب عيوب طبقة التصلب ، والدغد ، والتمزق ، وما إلى ذلك على سطح الثقوب ، مما سيؤدي إلى زيادة معامل التشفيه النهائي.
5 ، يمكن الحصول على معامل التشفيه الحد الأدنى عن طريق المعالجة الحرارية الصلب بعد اللكم ، إصلاح الثقب أو تحول الثقب في الاتجاه المعاكس لللكم لجعل نتوء في الجانب الداخلي للفتحة.
6 ، يمكن أن تحصل طريقة إزالة الحواف بعد الحفر أيضًا على معامل تشفيه الحد الأدنى ، ولكن كفاءة الإنتاج أقل.
7 ، القطر النسبي لثقب سابق التشكيل من لحام بعقب تشفيه مفصل قصير: كلما كان القطر النسبي للثقب سابق التشكيل أصغر ، كلما كان معامل التشفيه النهائي أصغر ، وهو ما يؤدي إلى التشفيه.
ورقة بيانات تجهيزات أنابيب الفولاذ المقاوم للصدأ بعقب اللحام ANSI
| اسمى، صورى شكلى، بالاسم فقط قطر الدائرة |
القطر الخارجي | الطول | قطر اللفة الاسمية والحد الأقصى | ص | |||
| DN | مصادر القدرة النووية | OD | ليرة لبنانية | SP | ز | ماكس | ب ماكس |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0.75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0.75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0.75 |
| 32 | 1.1 / 4 | 42.4 | 102 | 51 | 64 | 5 | 0.75 |
| 40 | 1.1 / 2 | 48.3 | 102 | 51 | 73 | 6 | 0.75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0.75 |
| 65 | 2.1 / 2 | 73.0 | 152 | 64 | 105 | 8 | 0.75 |
| 80 | 3 | 88.9 | 152 | 64 | 127 | 10 | 0.75 |
| 90 | 3.1 / 2 | 101.6 | 152 | 76 | 140 | 10 | 0.75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0.75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | 16 | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
1.تصنيع معايير التشفيه: MSS sp-43 ، ASME b16.9 ، GB / t12459 ، إلخ. المواد هي الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، سبائك الصلب ، إلخ.
2- فتحة العدسة D وسماكة المادة T ، تكون الفتحة مسبقة التشكيل التي يمكن تشفيهها أصغر ، لذا يكون معامل التشفيه النهائي أصغر.
3. تشوه مشوه ، اللكمة الكروية أو المخروطية هي التلامس الأول بين الواجهة الأمامية لللكمة والفتحة مسبقة التشكيل ، وتشوه الانحناء في منطقة فم القالب أصغر من لكمة القاع المسطح ، ومن الأسهل إنتاجه تشوه البلاستيك عند الفوهة.
4. وفقًا لقانون ثبات الحجم ، تزداد قيمة الإجهاد التماسي النهائي عندما تكون حافة منطقة التشوه على وشك التشقق أثناء التشفيه.يمكن ملاحظة أن معامل التشفيه النهائي أصغر.
5. شكل التثقيب: معامل التشفيه الحددي لللكمة الكروية أصغر من المثقب السفلي المسطح.
6. بالإضافة إلى ذلك ، فإن معامل حد التشفيه لللكمة مع القطع المكافئ والسطح المخروطي ونصف قطر الفيليه الكبير أصغر من ذلك الخاص باللكمة ذات القاع المسطح.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا مصنع الأنابيب الملحومة ANSI بعقب اللحام SS الفولاذ المقاوم للصدأ لديها قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
